Особенности проектирования и оформления документации в разных странах

Опубликовано: 02.07.2025

В этой статье:



Вы когда-нибудь интересовались как проектируют в других организациях? В других городах? В других странах?

Если да, то сегодня рассмотрим интересные особенности различного проектирования.

Электроснабжение — основа современной инфраструктуры, но подходы к его проектированию сильно различаются в зависимости от страны. Разница в напряжении, частоте, системах заземления и даже цветовой маркировке проводов обусловлена многими факторами. Например, стандартное напряжение России и во многих странах 230 В, частота 50 Гц, тогда как в некоторых может быть 120В и 60 Гц. Япония имеет две разные частоты в зависимости от региона.

Помимо технических параметров, есть различия в структуре проектной документации и требованиям к проектам. Рассмотрим особенности.

Беларусь

В Беларуси система проектирования близка к российской, но имеет свои особенности в наименовании стадий. Вначале разрабатывают и утверждают архитектурную стадию (стадия «А»), а на его основе выполняют строительный проект (стадия «С»).

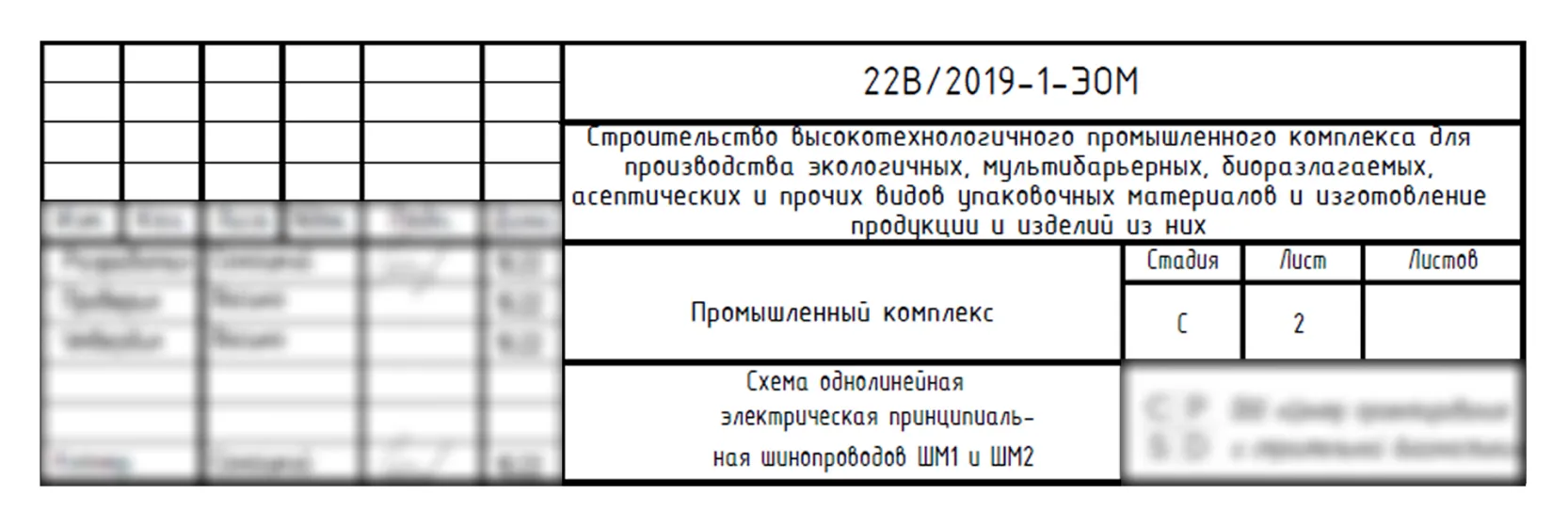

Строительная стадия «С» (Р)

Строительная стадия «С» (Р)

Казахстан

В Казахстане система также похожа на российскую, но с некоторыми изменениями:

  • Стадия «П» (Проект) – основная стадия, аналог российской.
  • Стадия «РП» (Рабочий проект) – вместо «РД», включает больше расчетов.
  • Стадия «АР» (Авторский надзор) – более формализована, чем в РФ.

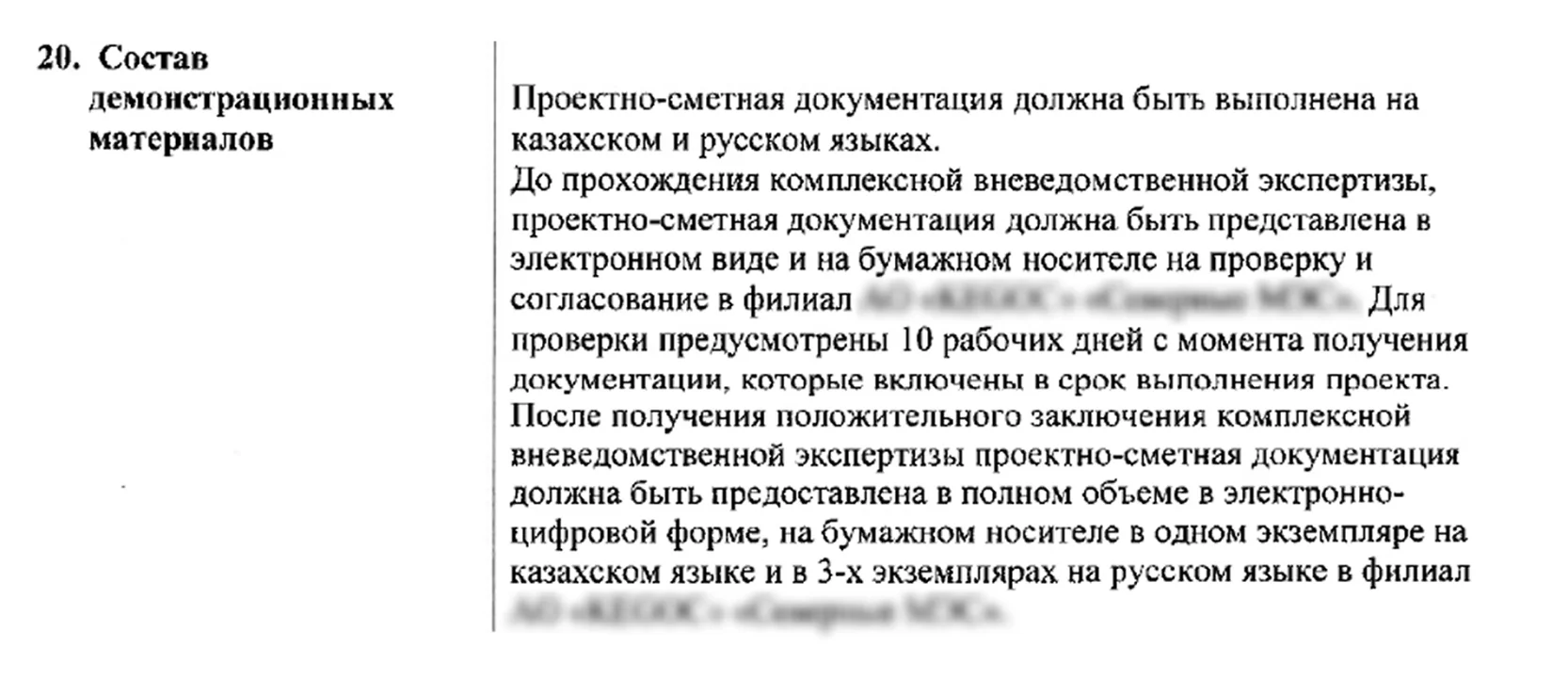

При этом интересно, что по требованию заказчика документация может быть выполнена на 2-х или 3-х языках – русском, казахском или английском, однако чаще выпускается документация на русском языке.

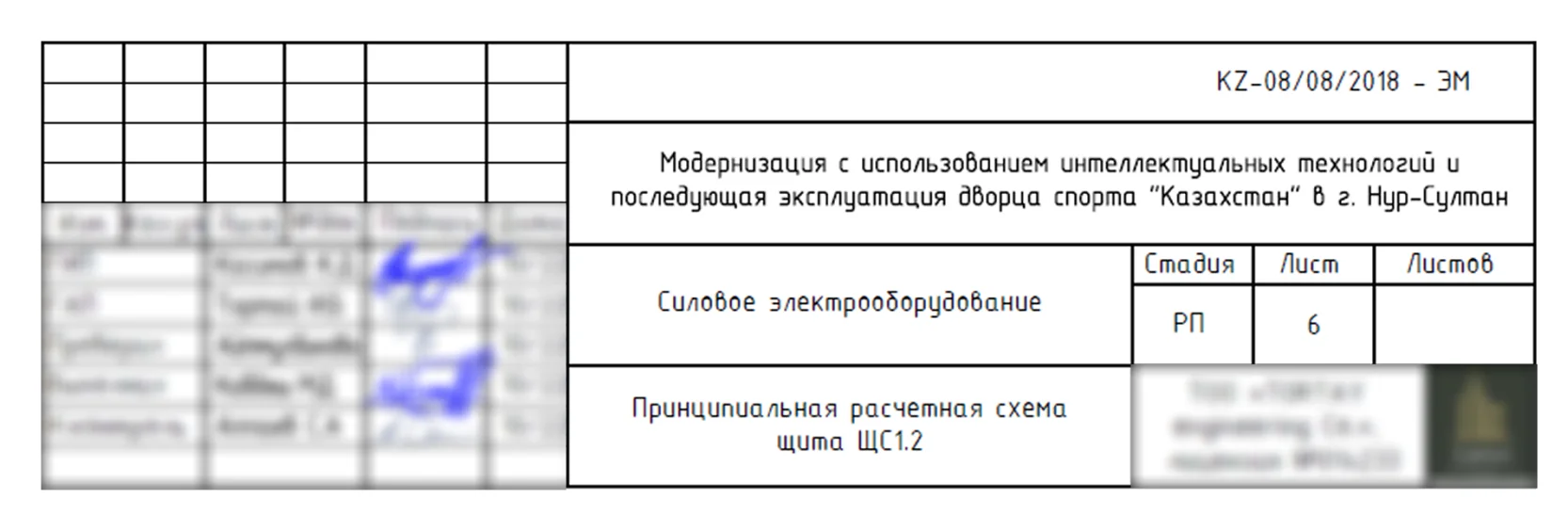

Проекты практически идентичны российским

ОАЭ (Дубай)

Проектирование электроснабжения в ОАЭ, особенно в Дубае и Абу-Даби, имеет ряд уникальных особенностей, связанных с жесткими климатическими условиями, строгими нормативами и высокими требованиями к энергоэффективности и безопасности. В целом здесь действуют международные стандарты, но с местными поправками.

Так, например, заземление применяется только TT/TN-S  (В РФ обычно TN-C-(S)), кабели только XLPE, BIM обязателен для крупных объектов (В РФ пока только рекомендован). Обязательное использование солнечной энергетики в новых здания.

Документация аналогично другим делится на основные части:

  1. Концептуальный проект (Concept Design) (Стадия ОТР)
  2. Технический проект (Detailed Design) (Стадия П)
  3. Рабочая документация (Construction Drawings) (Стадия Р)
  4. Исполнительная документация (As-Built)

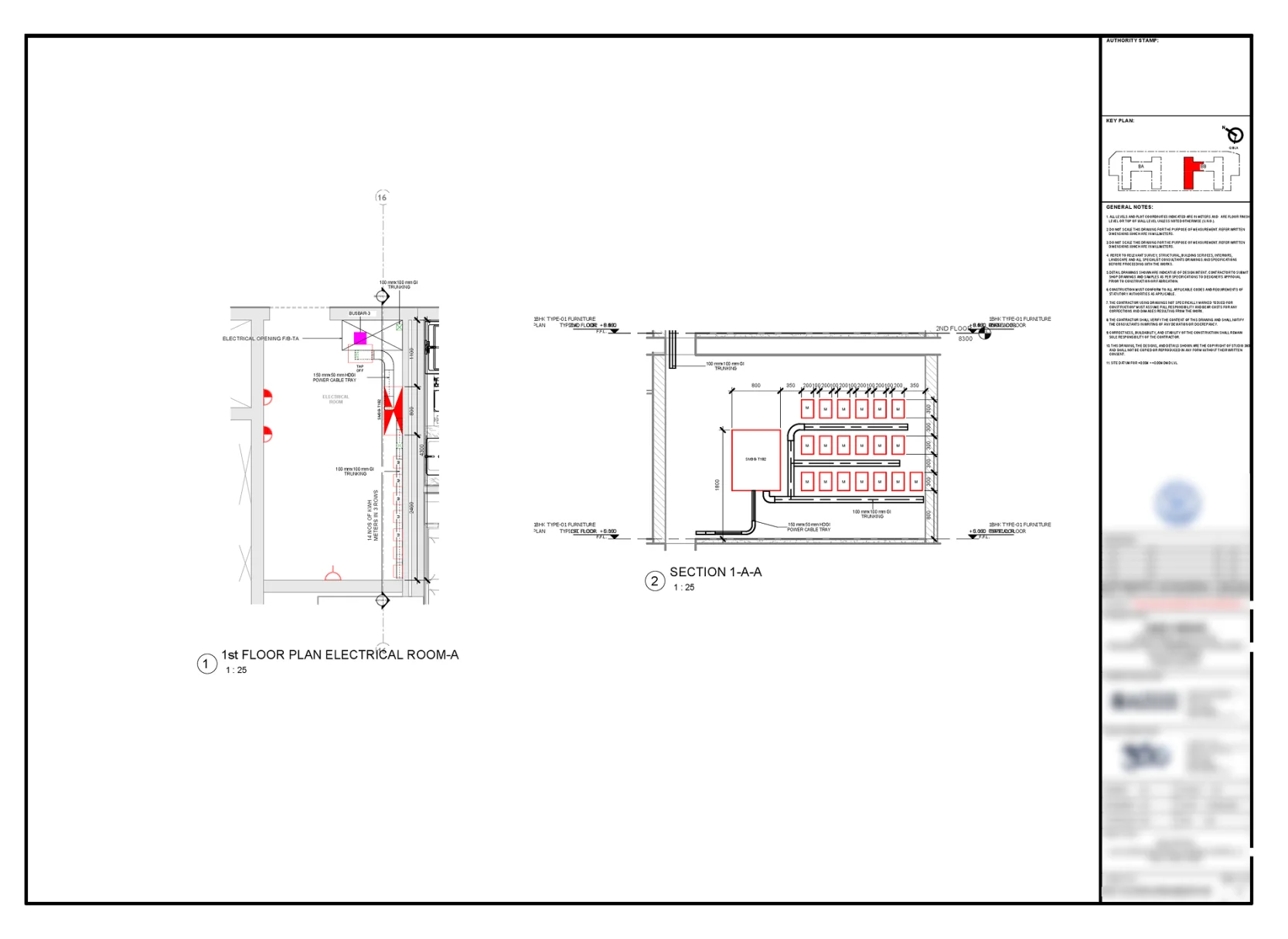

Компоновка электрощитовой с штампом проекта

Компоновка электрощитовой с штампом проекта

Европейские проекты

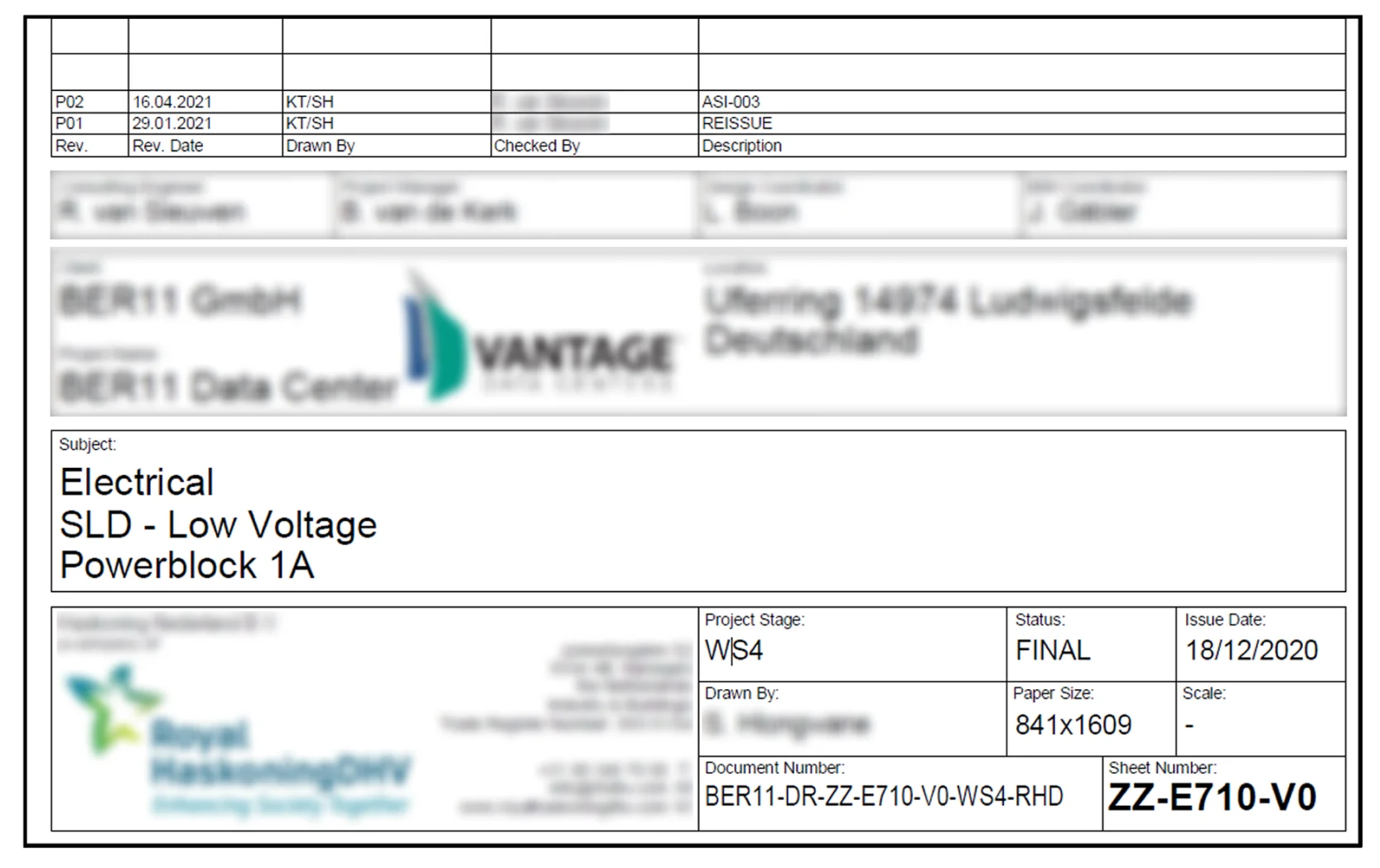

Опыт наших сотрудников связан с европейскими проектами, по большей степени использующие стандарты IEC (МЭК). Но с точки зрения оформления интересны проекты Германии, использующие свой DIN формат и схемы, на которых указано большое количество информации.

Структура проектов также схожа:

  1. Feasibility Study (ТЭО) – предпроектный анализ.
  2. Concept Design – аналог стадии «П» в РФ.
  3. Detailed Design (Рабочая документация) – детальные чертежи, как «РД».
  4. As-Built Documentation (Исполнительная документация)

В таких проектах меньше государственного регулирования, но больше внимания уделяется энергоэффективности (директива по энергоэффективности EPBD).

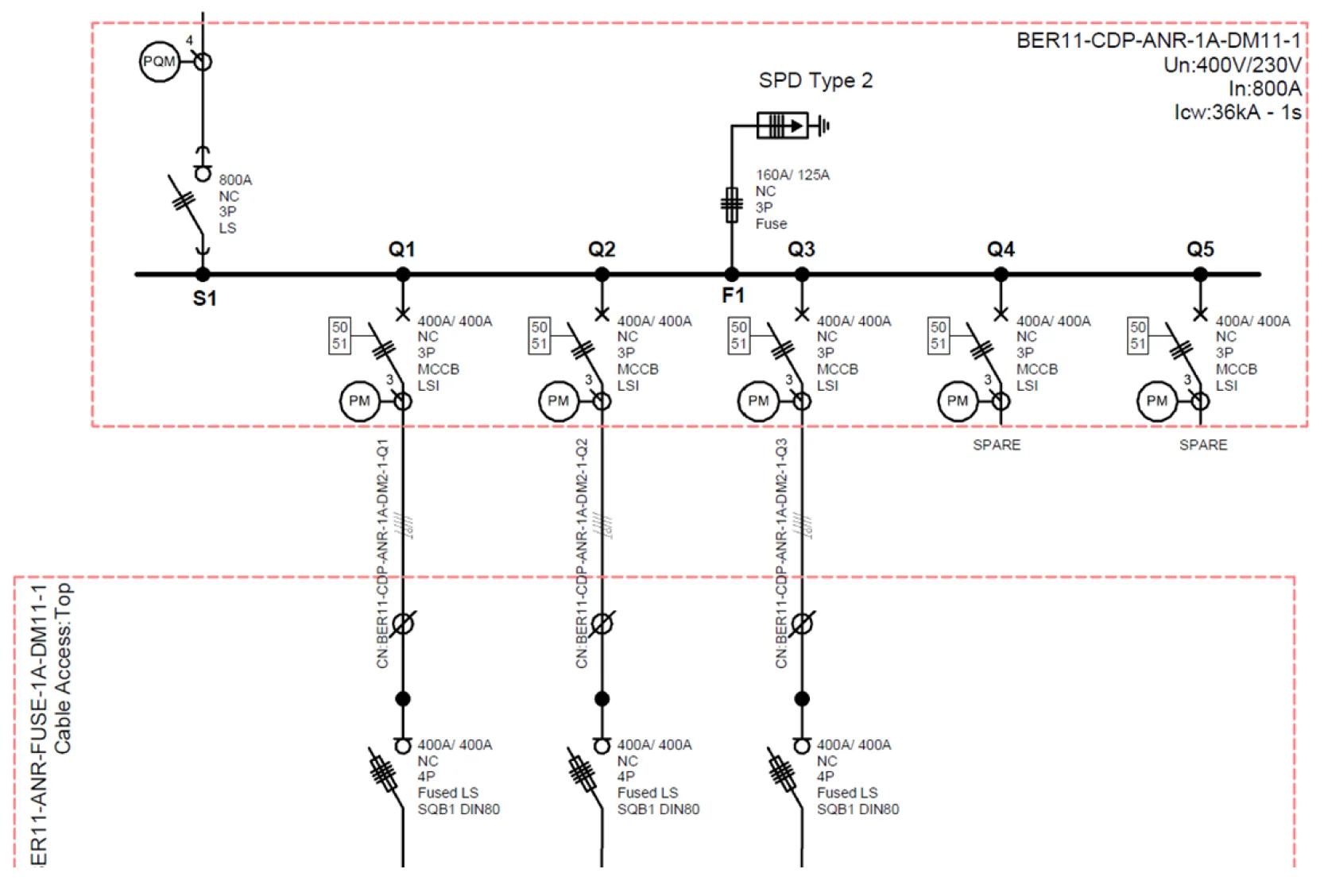

Условные графические элементы и обозначения отличаются от проектов, выполняемых в СНГ

Австралия и Африка

Проекты стран Африки и Австралии на данный момент очень разнообразны. Проектными организациями могут применяться как европейские стандарты (IEC), местные локальные Egyptian Electricity Code (EEC), SANS 10142 так и британские BS или американские NEC нормы. При этом в развивающихся странах формальных стандартов нет, а проекты часто делают по опыту подрядчиков. Стадии и названия проектов в соответствии с применяемыми стандартами.

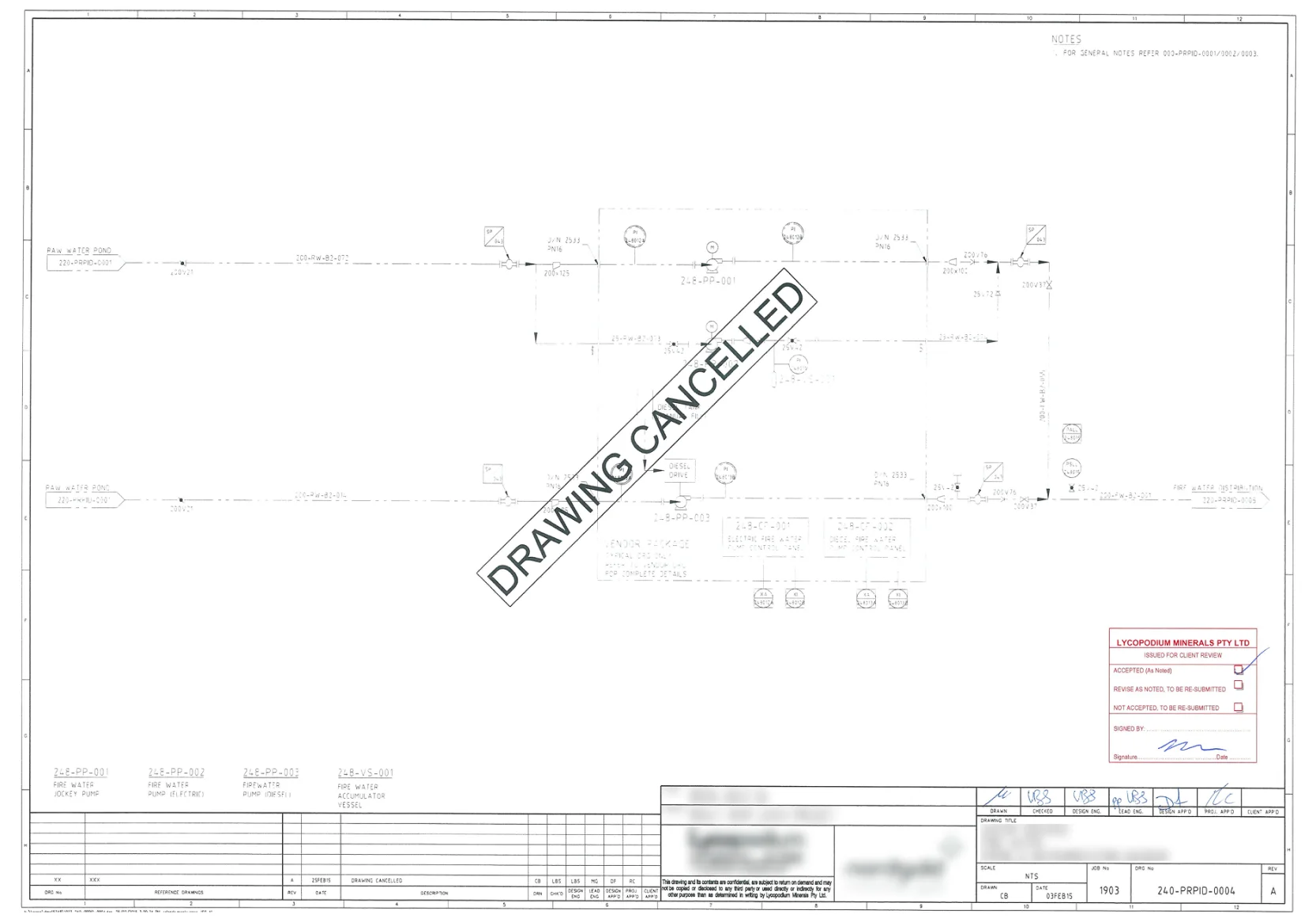

Документация КИП для объекта в Африке выполненная в соответствии с форматом DIN специалистами из Австралии

Китай

На данный момент для объектов в РФ все чаще встречается проектная документация, выполненная в Китае. При этом документация может быть как на Китайском, так и на русском/английском.

GB (Guobiao) Standards – китайские национальные стандарты в целом аналогичны ГОСТ и МЭК, процесс проектирования строго регламентирован и включает:

  1. Предпроектная стадия (Feasibility Study, 可行性研究)
  2. Концептуальный проект (Preliminary Design, 初步设计)
  3. Рабочий проект (Detailed Design, 施工图设计)
  4. Согласование и экспертиза ((施工许可证)
  5. Исполнительная документация (As-Built, 竣工图)

Множество китайских проектов выполнены в соответствии с форматом DIN или МЭК, однако, бывают случае, когда для крупных или важных проектов привлекаются местные специалисты для полного соответствия ГОСТ или специальных требований предприятия (ТР/ТТ).

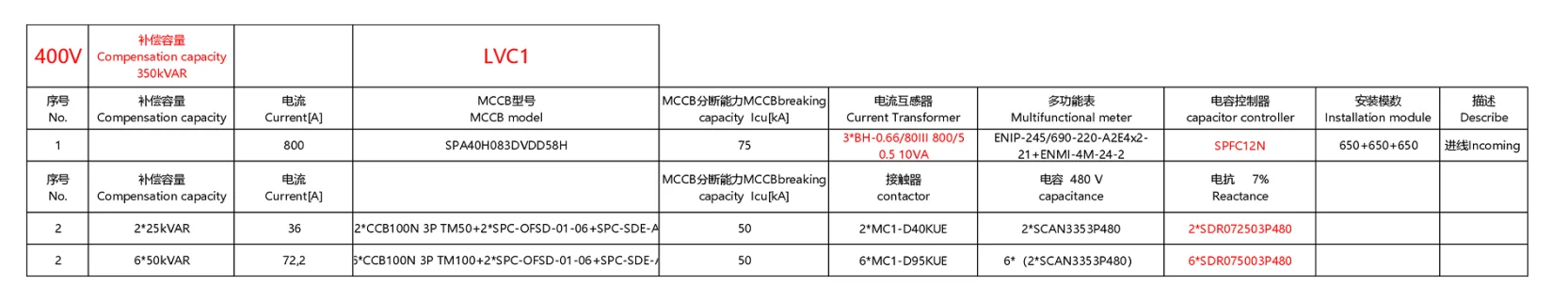

Оборудование Systeme Electric применяется не только в российской проектной документации

Выводы

Проектная документация разнообразна, но по большей части соответствует единым правилам МЭК, DIN, ГОСТ или другим регламентам. Вариантов «правильного» проекта с точки зрения разных стандартов может быть множество.

Поэтому если коллеги или подрядчики выдали проект стадии А или С, то скорее всего он была разработана в Беларуси.
