Автоматические выключатели серии SystemePact ACB на токи от 400А до 6300А предназначены для применения в сетях низкого напряжения до 690 В. Аппараты применяются для рабочих включений и отключений, а также для защиты от сверхтоков и замыканий на землю и защиты от токов утечки.
В продуктовой корзине SystemePact ACB представлена линейка автоматических выключателей SystemePact ACB на токи от 400А до 4000А, оснащенных первым отечественным блоком управления SystemeLogic X.

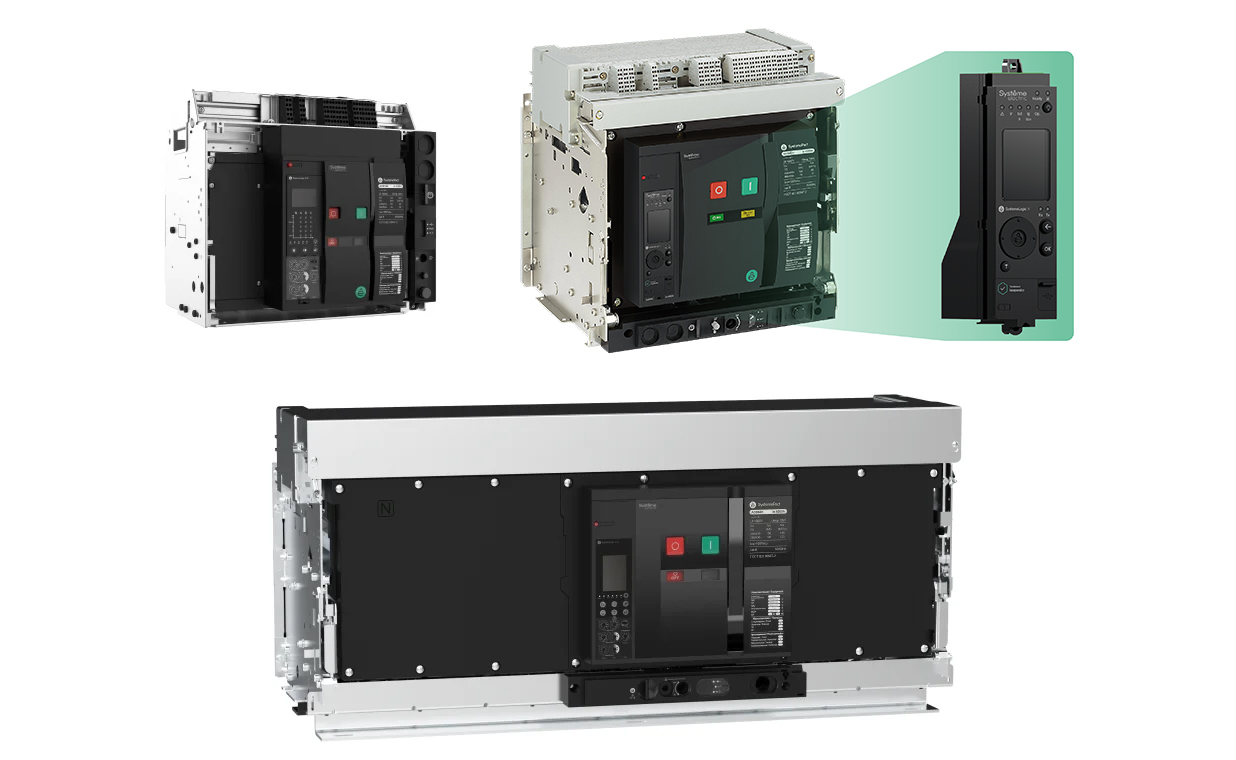

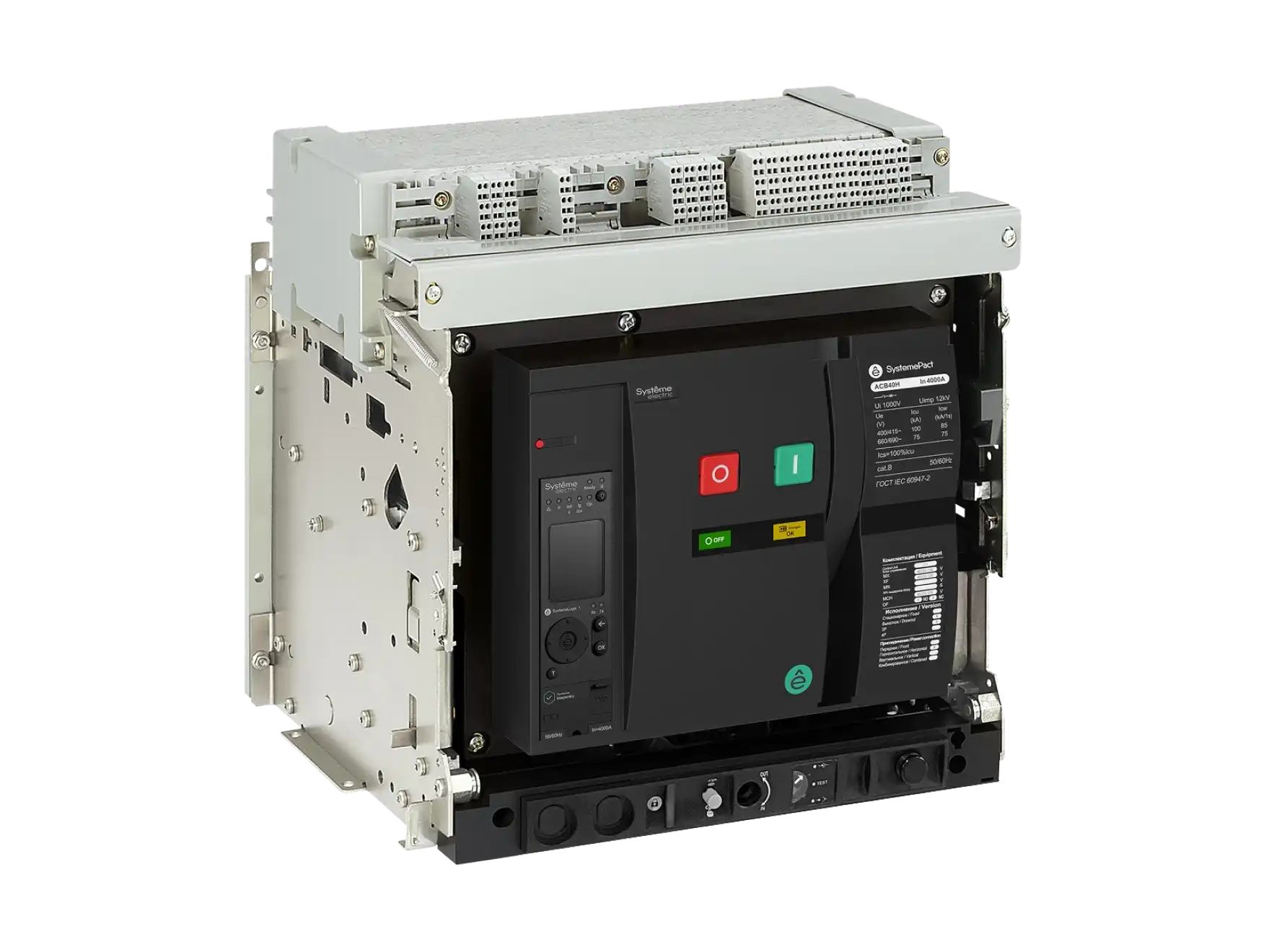

Воздушные автоматические выключатели SystemePact ACB
Аппараты доступны в трех типоразмерах и могут быть настроены в соответствии с вашими потребностями. Габаритные, установочные и присоединительные размеры идентичны параметрам воздушных выключателей MasterPact, которые заслуженно являются флагманами мирового рынка воздушных автоматических выключателей на протяжении десятилетий.
Встроенные функции измерений параметров сети и передачи данных позволяют интегрировать выключатели в системы диспетчеризации и сети связи.
Отличительными особенностями выключателей являются легкость заказа, эргономичность, простота монтажа и ввода в эксплуатацию, минимальное по сравнению с другими производителями количество необходимых операций обслуживания, а также возможность взаимодействия на интуитивном уровне даже с необученным пользователем.
Автоматические выключатели производятся на российском заводе в Ленинградской области на предприятии ООО «Систэм Электрик Завод ЭлектроМоноблок» (СЭЗЭМ), популярные конфигурации поставляются с короткими сроками производства.
Особое внимание обращаем на серию выключателей, которые также выпускаются на заводе СЭЗЭМ – SystemePact ACB с отечественным расцепителем SystmeLogic X.

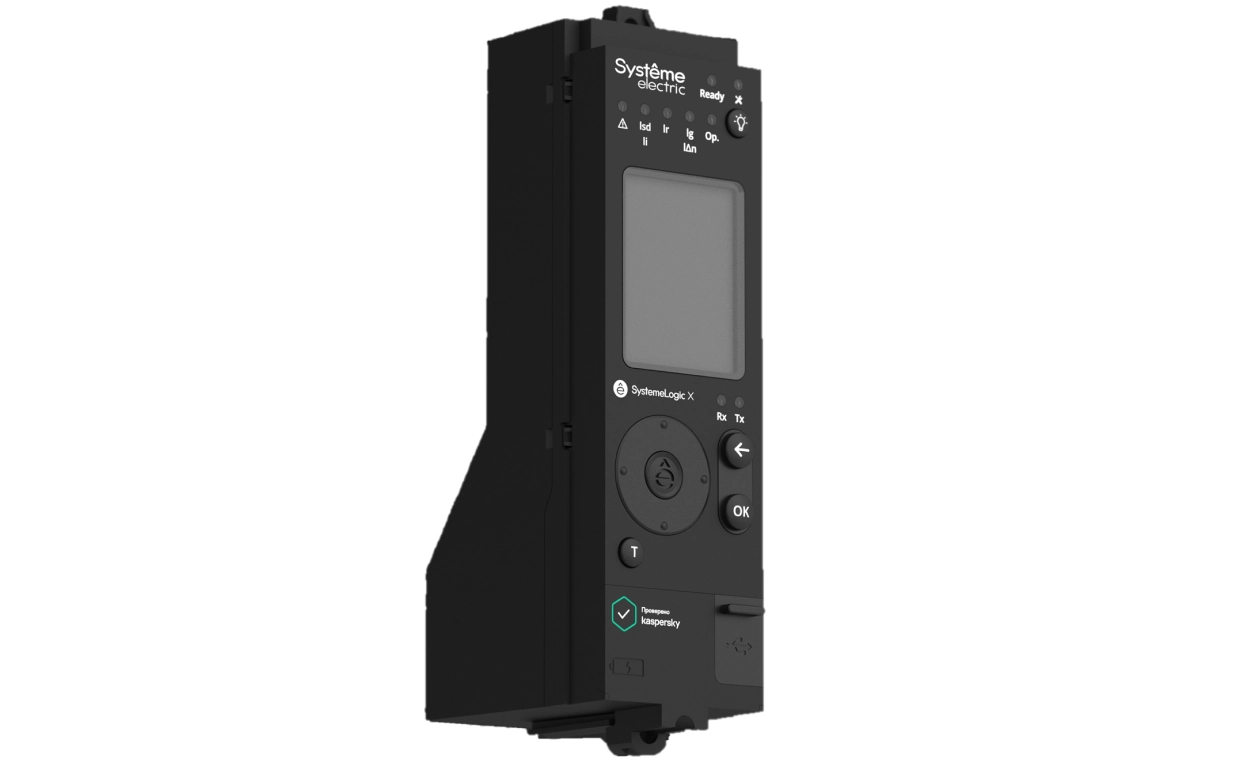

Электронный блок управления SystemeLogic X
SystemeLogic X – электронный блок управления, запатентованный в Государственном реестре изобретений Федеральной службой по интеллектуальной собственности, произведённый в России и включенный в реестр Минпромторга. Он полностью разработан и произведён на нашем предприятии НТЦ «Механотроника». Работы по созданию SystemeLogic X велись совместно с «Лабораторией Касперского» с учетом требований защиты от киберугроз, связанных с назначением оборудования и областью его применения.
SystemeLogic X обеспечивает полную защиту потребителей, а также позволяет измерять параметры и гармонические
искажения сети, передавать данные по протоколам Modbus, МЭК
60870-5-101.
В дополнение SystemeLogic X выполняет запись осциллограмм, энергонезависимое архивирование аварийных событий, а также реализует функции диагностики и помощи в эксплуатации.
Ключевые особенности блоков управления SystemLogic X
Русскоязычный интерфейс в комплексе с цветным TFT- дисплеем, который обеспечивает быструю, точную и удобную настройку автоматических выключателей SystemePact ACB
Встроенный порт USB type С с возможностью запитать блок управления от переносного зарядного устройства, ноутбука или смартфона, что позволяет настраивать и параметрировать SystemeLogic X в отсутствие внешнего оперативного питания
Встроенная память, способная сохранять в журнале событий до тысячи записей для эффективного контроля работы автоматических выключателей SystemePact ACB, а также проактивного предотвращения аварий
Функция передачи данных, при этом управление автоматическими выключателями SystemePact ACB по шине связи реализуется без дополнительных внешних коммуникационных модулей и промежуточных реле
Широкий набор дополнительных защит и измерительных функций (включая функцию записи осциллограмм)
Встроенная функция тестирования устройства
Расширенная базовая комплектация
Быстрозажимные необслуживаемые пружинные клеммы вторичных цепей
Встроенная функция измерений (ток, напряжение, мощность, энергия, частота)
Встроенная функция передачи данных
Дополнительный набор защит и измерений (включая THDu, THDi до 31 гармоники) с блоками управления SystemeLogic X / SystemeLogic 6.0H
Гарантия 5 лет
Получено Свидетельство Российского Морского Регистра Судоходства
о Типовом Одобрении низковольтных автоматических выключателей
- Стандартные области применения: промышленные предприятия, административно-коммерческие здания
- Высокие эксплуатационные характеристики при оптимальной стоимости для непрерывных технологических процессов: обрабатывающая промышленность, металлургия
- Ответственные области применения: Здравоохранение, Центры обработки данных
