Способ прокладки кабеля во многом определяет условия его эксплуатации. Именно поэтому при его монтаже важно учитывать особенности помещения, требования жильцов или персонала, а также многие другие нюансы. Наш сегодняшний материал расскажет об отличиях скрытой и открытой проводки, требованиях к монтажу и преимуществах каждого вида.
Поговорим о скрытой проводке
Это именно тот тип прокладки электросети, который присутствует в большинстве домов. Здесь кабели скрыты в стенах и полностью незаметны. Их укладывают в специальные штробы — углубления в стене, имеющие глубину до 5 см. Готовая линия закрывается слоем шпатлевки, а затем полностью маскируется обоями или другой отделкой. Без штробления кабель можно проложить в пустотах перекрытий или между гипсокартонными стенами.
Скрытая проводка монтируется на этапе строительства или капитального ремонта здания или квартиры. Здесь провод, как и в любом другом типе бытовой электросети, идет от распределительного щита к розеткам и выключателям. Скрыть кабельную трассу с сохранением отделки невозможно — это нарушит целостность практически всех стен. Именно поэтому монтаж обычно проводят после черновой штукатурки: так места штробления маскируются, а подрозетники в стене выравниваются по уровню штукатурки. В случае монтажа гипсокартона прокладка линии возможна после его установки, но здесь разводка электрики будет осложнена металлопрофилем, в которому крепится ГВЛ.
Нормы и требования
Скрытая прокладка кабеля выполняется в соответствии с Правилами устройства электроустановок (ПУЭ, редакция 7)1 и ГОСТ Р 50571.5.52 «Электроустановки низковольтные»2. В документах указано следующее:
- скрытая проводка выполняется в каналах строительных конструкций и замоноличенных трубах;
- в горючих материалах скрытая проводка обязательно помещается в гофры или короба;
- любые кожухи для кабеля должны быть изготовлены из негорючих материалов;
- короба или трубы должны быть полностью смонтированы до протяжки в них проводов;
- кабель, установленный под подвесным потолком, считается скрытым и должен быть проложен в металлических трубах или закрытых коробах;
- каждая линия должна быть сменяемой, то есть иметь возможность замены проводов;
- в помещениях с высоким уровнем влажности рекомендована скрытая прокладка кабеля, реже встречается открытая в неметаллических коробах;
- в зрительных залах театров и кинотеатров следует выполнять скрытую сменяемую проводку.
Плюсы и минусы
Преимущества метода:
- сохранение интерьера — нет лишних элементов, которые создают визуальный шум;
- высокая степень пожаробезопасности — при возгорании или искрении кабеля риск распространения огня минимален, так как проводка изолирована и защищена отделочными материалами;
- универсальность — скрытая проводка не боится повышенной влажности воздуха в помещении и перепадов температур;
- длительный срок службы — обеспечивается отсутствием внешних воздействий и риска повреждения кабеля.
Основными недостатками скрытой проводки считаются трудоемкость ее монтажа и сложность ремонта. Тем не менее, она имеет отличные эксплуатационные характеристики, поэтому используется в большинстве зданий.
Чем отличается открытая проводка
Открытый тип прокладки кабеля встречается реже. Этот метод подразумевает укладку проводки по поверхности стены и используется в случае невозможности или нецелесообразности скрытой прокладки. Провод в этом случае помещается в гофры, кабель-каналы, трубы или электротехнические плинтусы, а также подвешивается к потолку или закрепляется на поверхности специальными скобами или кронштейнами.
Объекты, для которых актуальна открытая электропроводка:
- дома из деревянного бруса — стены в таких строениях непригодны для штробления;
- гаражи и хозяйственные постройки — здесь интерьер не имеет значения, значит, можно выбрать более простой метод монтажа электросети;
- производственные помещения — открытая прокладка используется для силового высоковольтного кабеля или для линий, требующих быстрого доступа.
Требования к открытой кабельной системе
Особенности монтажа и эксплуатации открытой проводки регламентированы теми же документами, что и для скрытой электросети. В них указано следующее:
- каждый короб для прокладки проводов должен быть заполнен не более чем на 40 %;
- допускается прокладка нескольких параллельных линий в одном кабель-канале (при использовании проводов, предназначенных для групповой укладки);
- короба должны быть выполнены из негорючих материалов;
- электропроводка выполняется сменяемой;
- короба, устанавливаемые в сырых помещениях, должны быть влагостойкими.
Плюсы и минусы
Достоинства метода:
- простота монтажа — кабель в доме можно проложить даже после косметического ремонта;
- свободный доступ для ремонта и обслуживания — крышка короба легко открывается для осмотра нужного участка линии;
- малое количество инструмента и используемых материалов — для монтажа пластиковых кабель-каналов достаточно специального клея или шуруповерта с дюбелями.
Недостатками открытой проводки считаются ограниченность условий эксплуатации, сокращенный срок службы кабеля и повышенный риск возгорания. Также она может выглядеть неэстетично.
Открытая проводка в интерьере
При должном подходе даже открытый тип проводки можно гармонично вписать в интерьер. Полностью скрыть кабель-каналы не получится, но их можно подобрать к дизайну помещения.

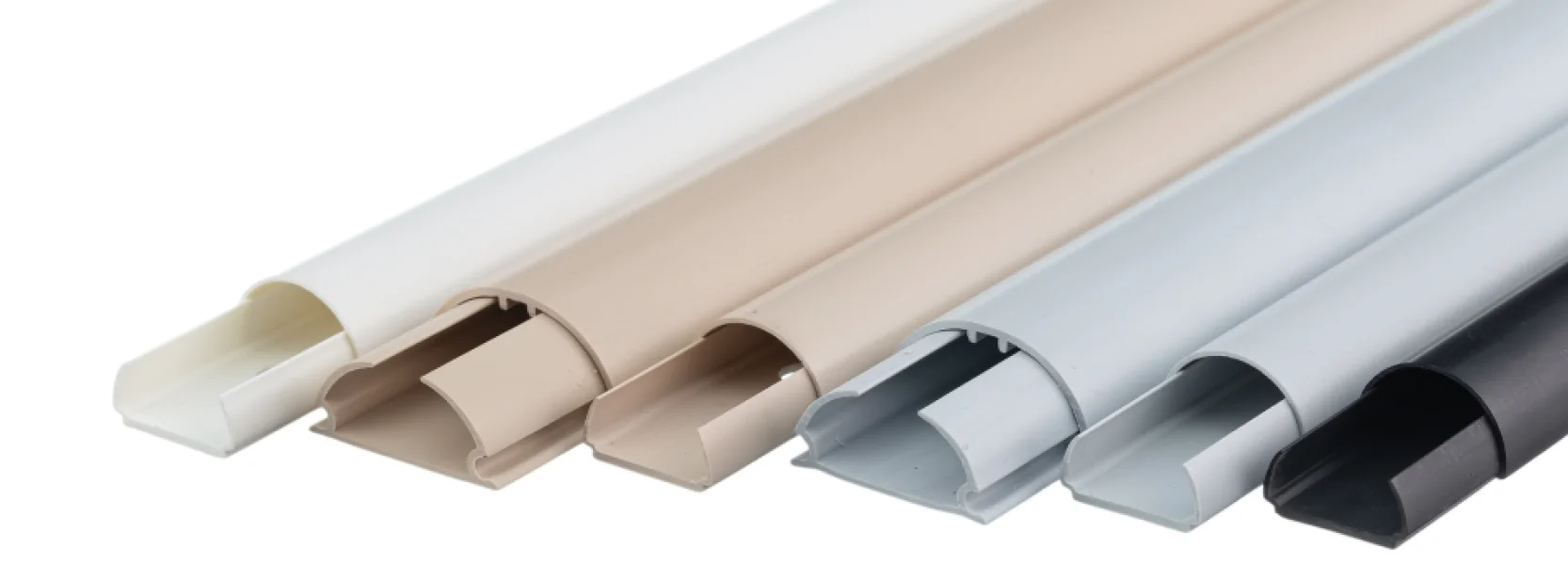

Например, серия MultiSet от Systeme Electric выполнена в четырех цветах и двух типоразмерах, а также имеет арочную форму, что выгодно отличает ее от традиционных квадратных пластиковых коробов. В комплект входят специальные проводники, с помощью которых легко собрать трассу без применения дополнительных инструментов.
Для общественных заведений в стиле лофт или индастриал неплохим решением будет прокладка кабеля в металлических трубах. Это будет выглядеть необычно и современно, привлекать внимание посетителей и создавать нужную атмосферу. Для квартир такой вариант, конечно, не подойдет. А вот в домах из бруса можно использовать витой декоративный кабель в стиле ретро: он выглядит достаточно привлекательно и не требует использования кабель-каналов.
Советы профессионалов
Эксперты Systeme Electric подготовили для вас рекомендации, которые пригодятся во время проведения электротехнических работ:
- разрешено комбинирование скрытой и открытой электропроводки;
- соединения проводов должны находиться в распределительных коробках;
- изоляция кабеля не должна иметь повреждений;

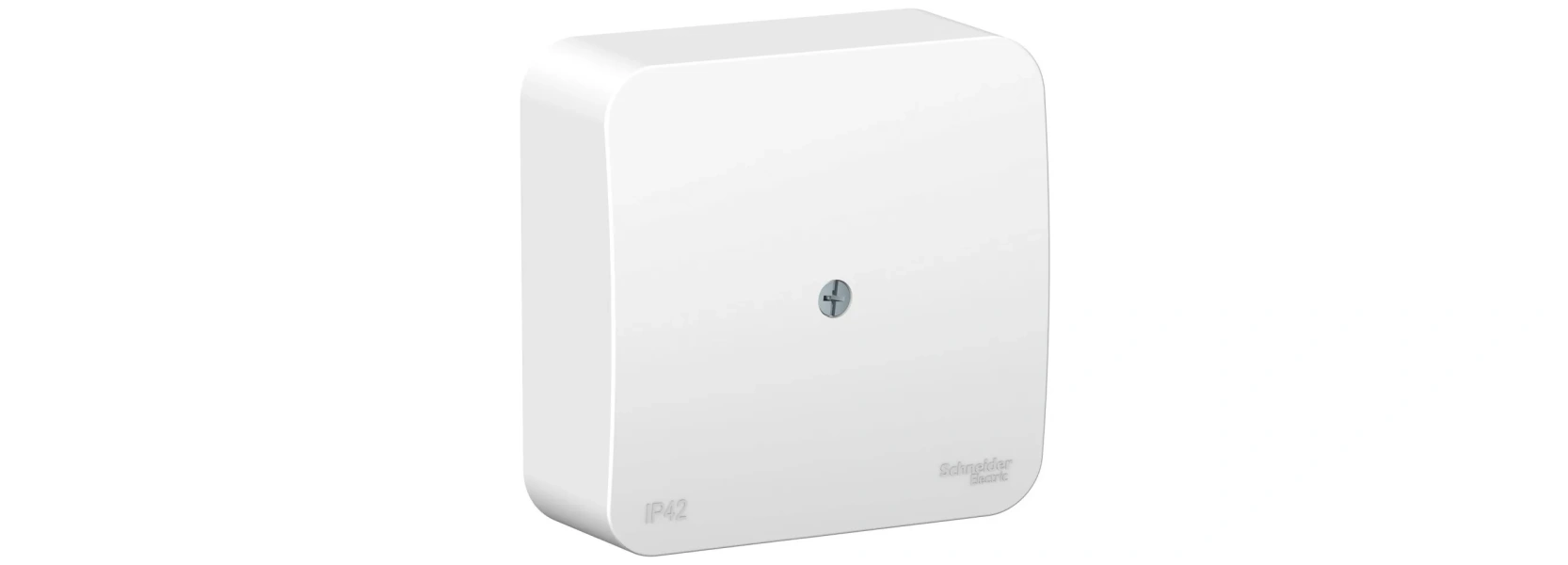

- распределительный короб в доме следует устанавливать не на потолке, а на стене;
- открытую электропроводку в детской комнате в целях безопасности лучше всего прокладывать как можно выше;
- поворот кабеля независимо от метода прокладки должен быть строго под углом 90°.
Подведем итоги
В большинстве случаев предпочтение следует отдавать скрытой электропроводке. Несмотря на сложность монтажа, у нее намного больше преимуществ, в том числе повышенная безопасность эксплуатации.
Открытую кабельную систему выбирают в случае невозможности или нецелесообразности установки скрытой электросистемы. Она проста в исполнении, экономична и может быть проложена после отделки комнаты.
В некоторых случаях совмещают скрытый и открытый (прямой) монтаж. Например, в стенах и в полу в гофре под стяжку может быть проложена скрытая проводка, а на потолке — открытая. Это возможно при условии негорючей поверхности или при прокладке кабеля в гофре под фальшпотолок (натяжной потолок).
На стабильность эксплуатации любой электросети влияет правильность ее установки. За проектированием и монтажом проводки мы настоятельно рекомендуем обращаться к профессионалам, которые организуют электрическую систему дома или квартиры в соответствии со всеми нормативными требованиями.
Список литературы:
- ПУЭ–7. Ссылка на ресурс. Дата обращения: 10.03.2025.
- ГОСТ Р 50571.5.52. Ссылка на ресурс. Дата обращения: 10.03.2025.
