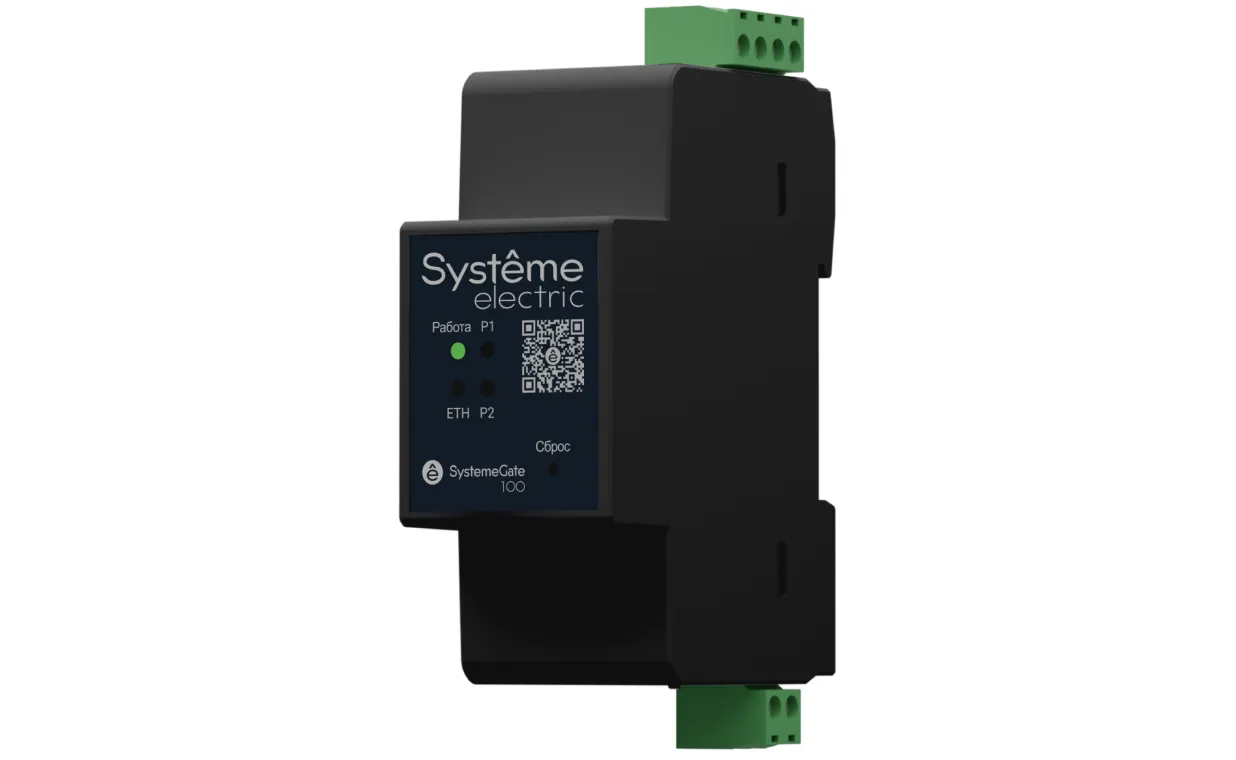

Промышленный шлюз SystemeGate 100 (Ethernet/RS485)

SystemeGate 100 — это промышленный шлюз для «оцифровки» любого последовательного оборудования (RS 485) в IP сеть. Работает в режиме прозрачного моста (Serial over IP), сохраняя исходный протокол устройства — будь то Modbus, IEC 60870-5-101, DNP3, Profibus или проприетарный протокол. Дополнительно поддерживает шлюзирование Modbus RTU/Modbus TCP. Удобная настройка через веб интерфейс, монтаж на DIN рейку.

Описание Преимущества Применение Галерея

Описание

SystemeGate 100 решает главную задачу интеграции: «как подключить старый или специализированный последовательный прибор к современной Ethernet-системе, не меняя его протокол». Он не пытается интерпретировать данные — он просто упаковывает байты RS‑485 в TCP/UDP пакеты и обратно. Это означает, что любой протокол (IEC 101, DNP3, Modbus RTU, любой проприетарный) будет работать без изменений.

Два независимых порта RS‑485 с гальванической изоляцией 3 кВ и ESD‑защитой 15 кВ позволяют подключать две разные сети (например, один порт — к приборам учёта с IEC 101, второй — к приборам с Modbus RTU).

Режимы работы:

Прозрачный шлюз (Transparent Gateway)

TCP Server, TCP Client, UDP Server, UDP Client. Поддерживает до 4 ведущих (мастеров) на порт с автоматической очередью запросов. Идеален для SCADA, которая «не знает» про последовательную линию.

Шлюз Modbus (Modbus RTU/TCP)

Если протокол именно Modbus, можно включить специализированный режим с кэшированием и таблицей переадресации Slave ID.

Настройка через встроенный веб‑интерфейс, есть кнопка сброса, Ping-диагностика, компактный корпус 36×65×90 мм.
