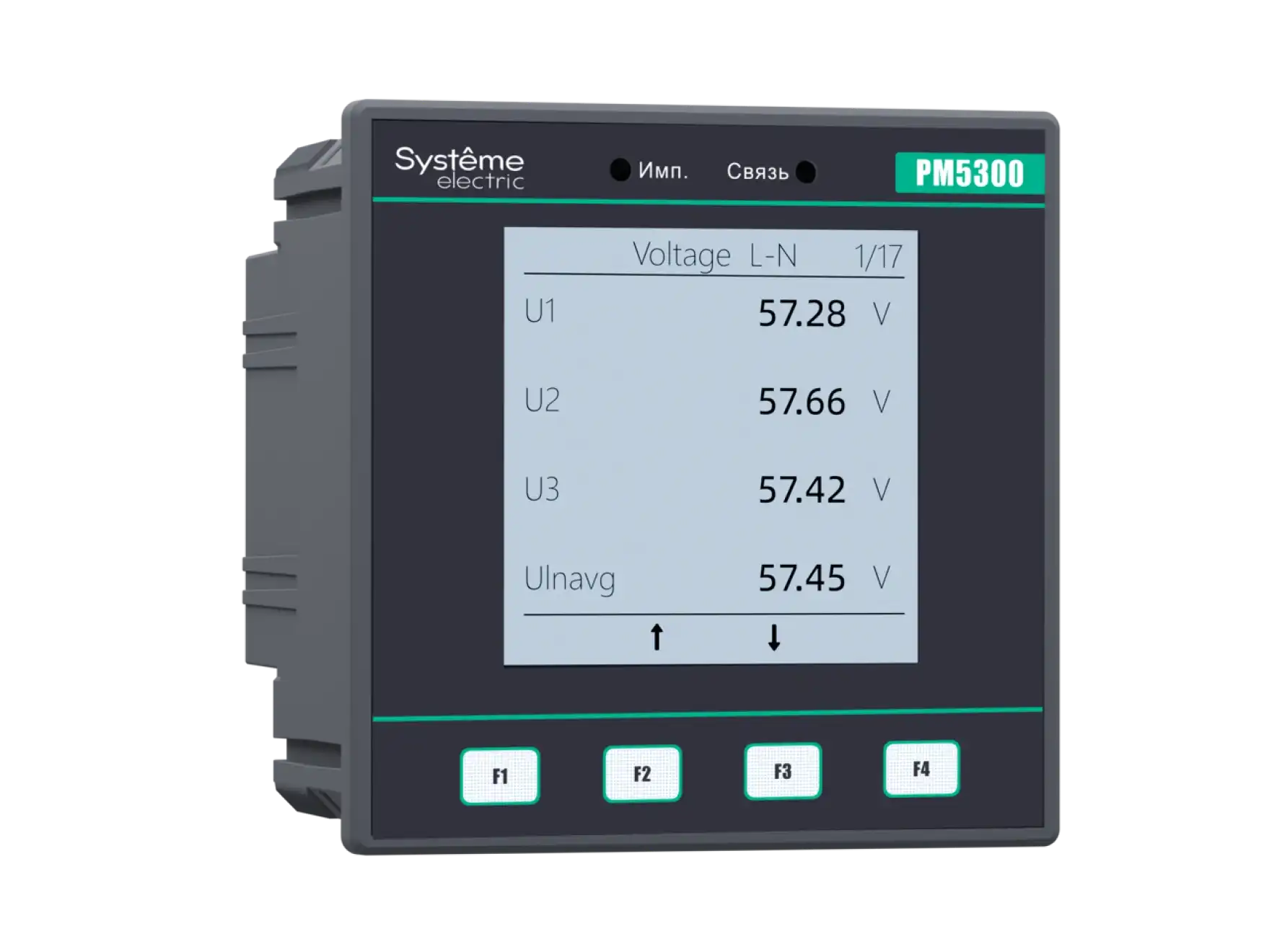

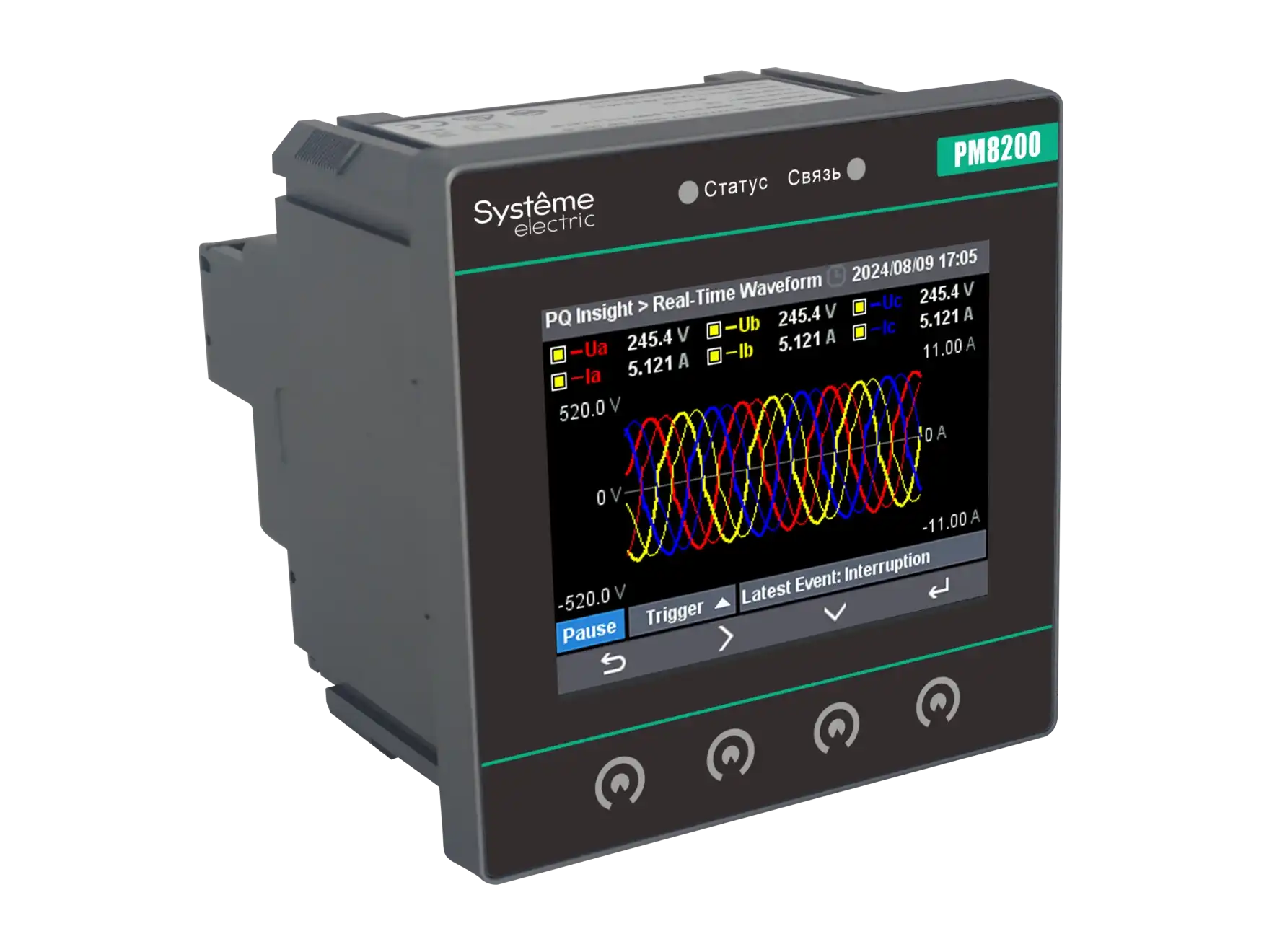

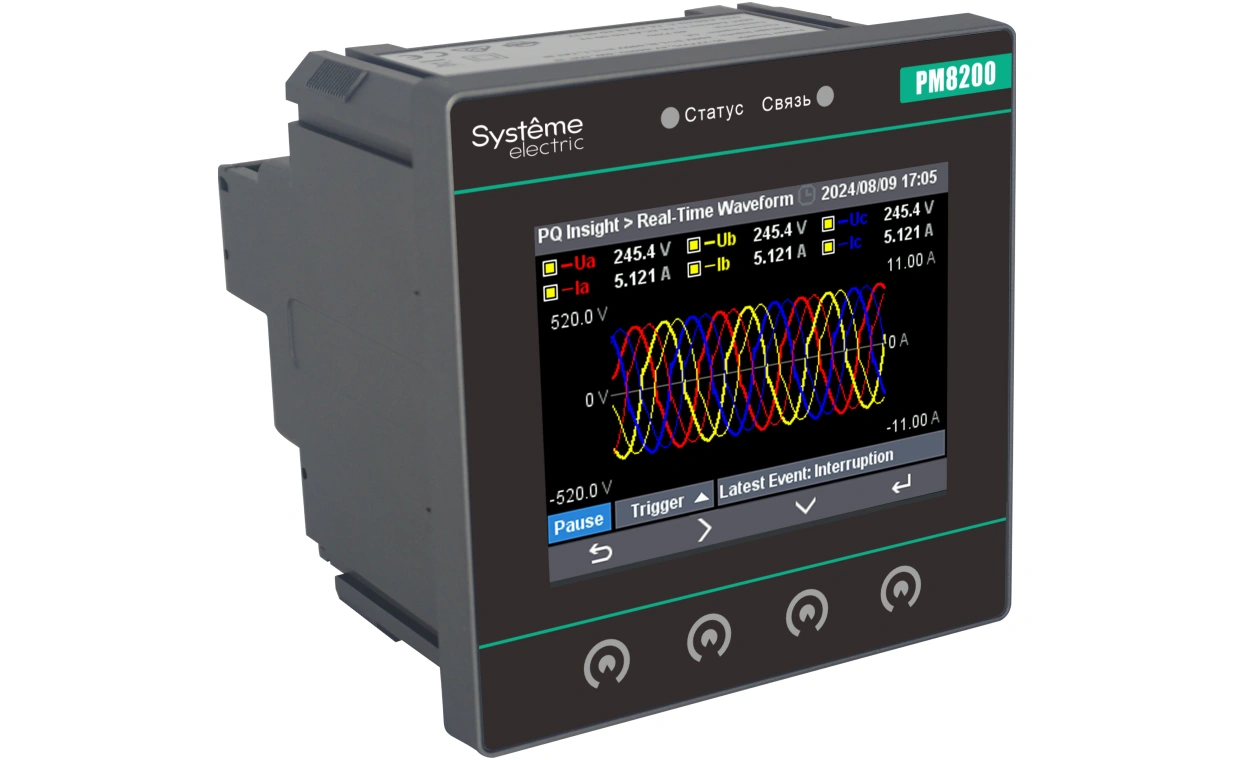

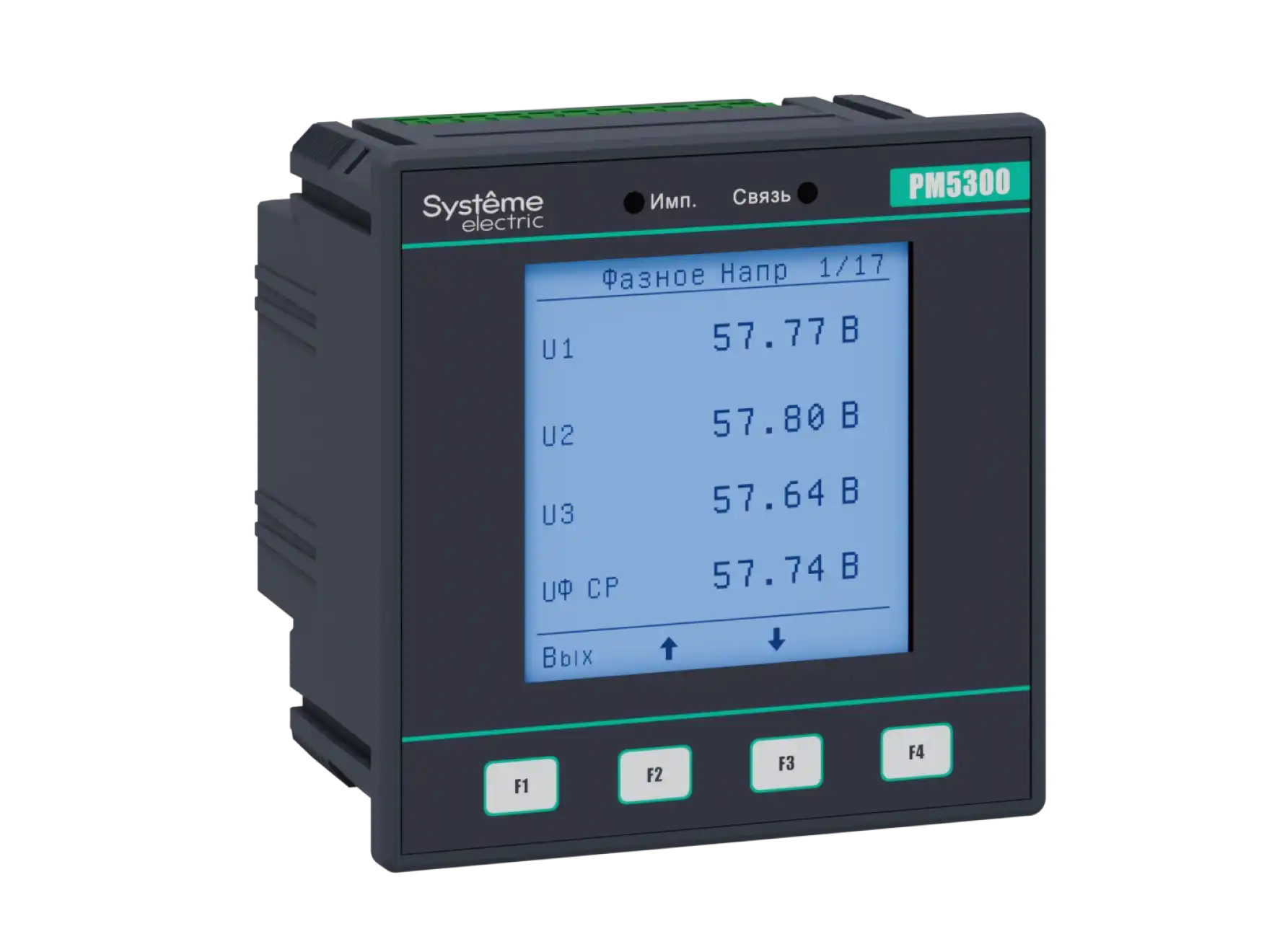

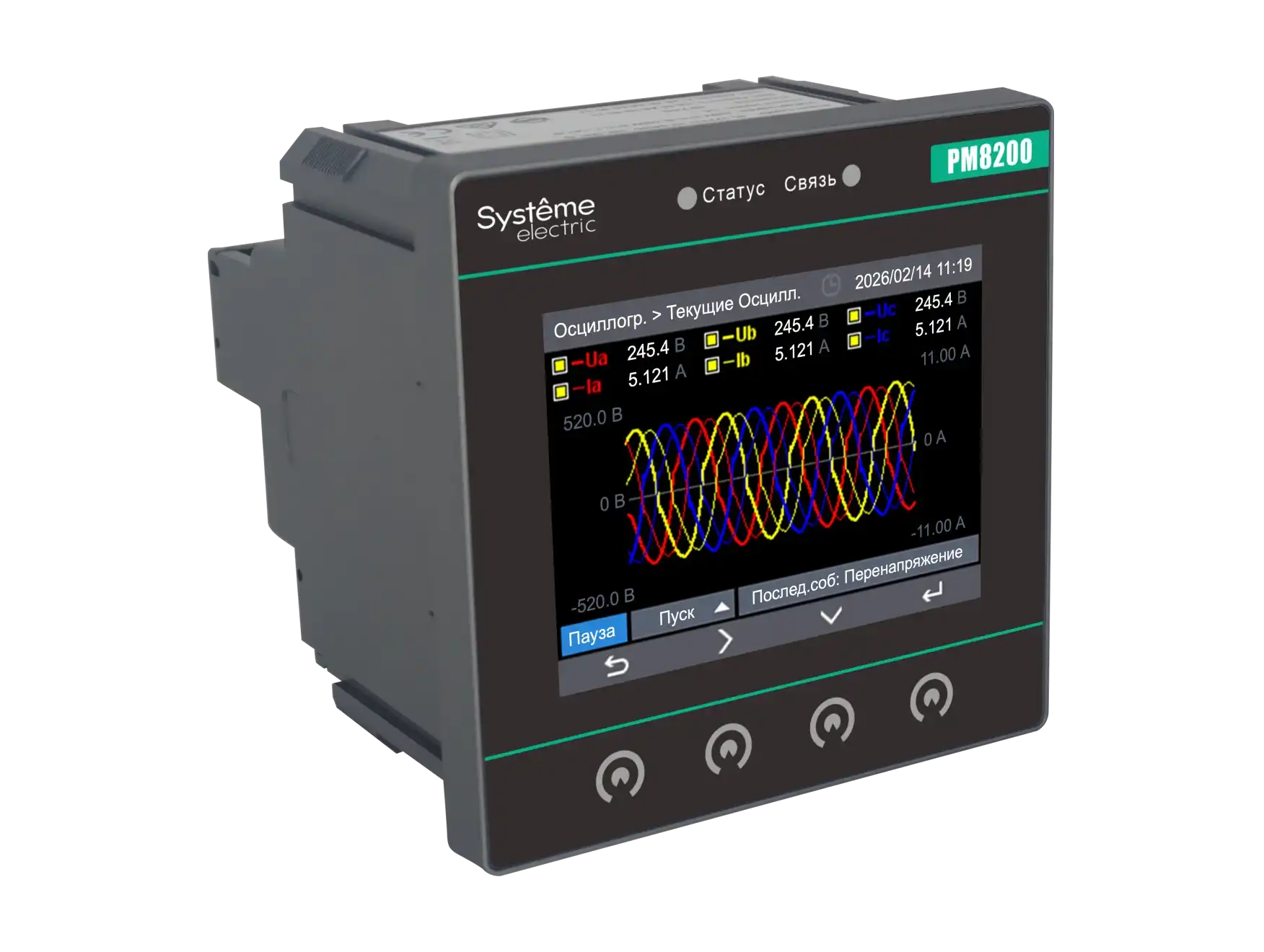

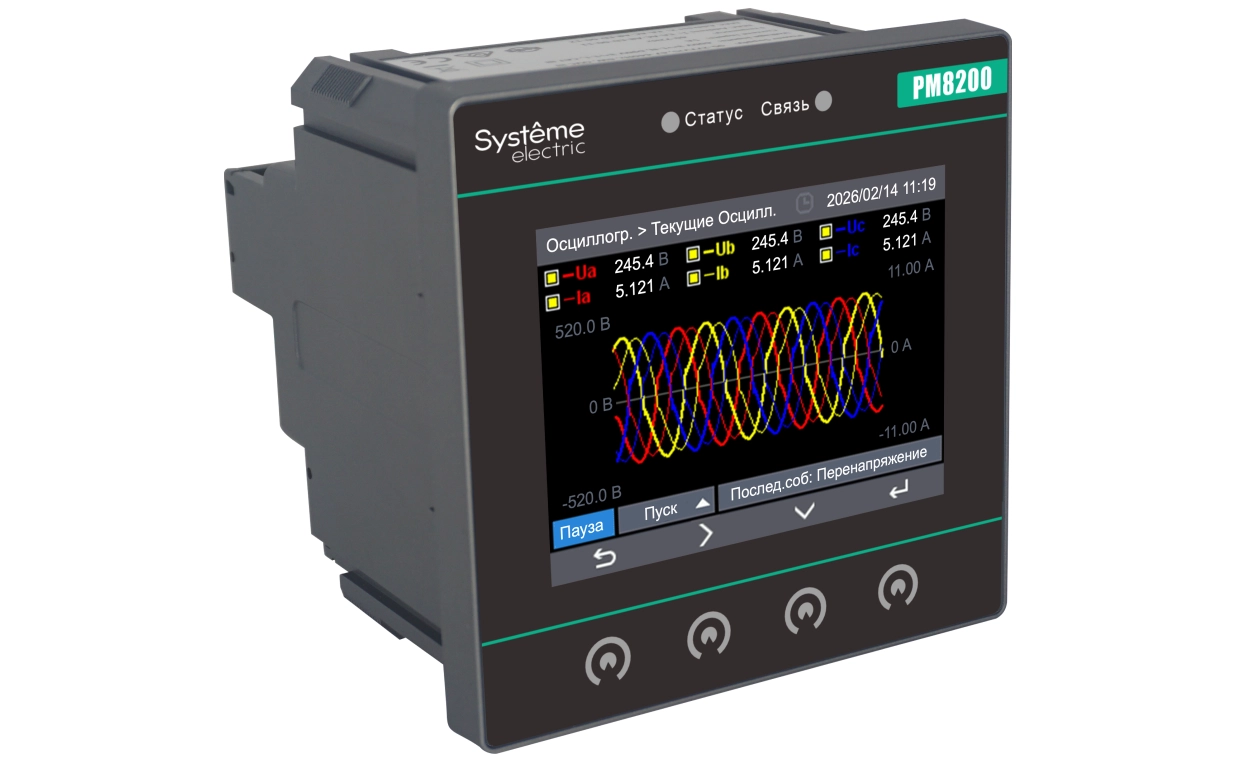

Счётчики электрической энергии SystemeMeters PM

Трёхфазные многофункциональные счётчики электрической энергии SystemeMeters PM предназначены для измерения и учёта активной, реактивной и полной энергии прямого и обратного направления в трёхпроводных и четырёхпроводных цепях переменного тока трансформаторного включения, в одно- и многотарифных режимах. Счётчики дополнительно измеряют параметры трёхфазной энергетической сети, такие как активная, реактивная и полная мощность, сила переменного тока, напряжение переменного тока, частота переменного тока, коэффициент мощности, а также, в зависимости от модификации счётчика, показатели качества электроэнергии (ПКЭ) в соответствии с требованиями ГОСТ 32144-2013, ГОСТ IEC 61000-4-30-2017, ГОСТ 30804.4.7-2013, ГОСТ IEC 61000-4-15-2014.

Принцип действия счётчиков основан на преобразовании входных аналоговых сигналов напряжения и тока в цифровой сигнал и последующей обработкой цифровым сигнальным процессором и микроконтроллером. В процессе обработки используется, в том числе алгоритм быстрого преобразования Фурье.

Счётчики состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора, коммуникационных портов и жидкокристаллического дисплея (далее по тексту – ЖКИ). Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с электронной вычислительной машиной осуществляется с помощью цифрового интерфейса. Питание счётчика обеспечивается от внешнего источника питания. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее измеряемых и вспомогательных величин. Дополнительные параметры могут индицироваться непосредственно на ЖКИ счётчика или на дисплее персонального компьютера, (при наличии у прибора порта Ethernet - с помощью WEB-интерфейса прибора, либо с помощью специализированного программного обеспечения по порту связи RS485).

Счётчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого и технического учёта электрической энергии (АСКУЭ, АИИСКУЭ, АСТУЭ, ССПИ), систем измерения и анализа параметров качества электроэнергии, передачи измеренных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии, а также в системах управления нагрузкой энергетических сетей.

Для хранения и отображения измеренных величин в счётчиках имеется энергонезависимая память и ЖКИ. Учёт энергии обеспечивается по тарифам и временным зонам, которые задаются программно. Счётчики имеют в своём составе энергонезависимую память EEPROM, которая позволяет сохранить всю информацию при отключении источника питания. Встроенные часы позволяют вести учёт активной и реактивной электроэнергии по тарифным зонам суток. В зависимости от модификации счётчика, встроенные часы могут синхронизироваться от внешних источников по протоколу Modbus RTU, SNTP, NTP, IRIG-B, или от внешнего GPS приёмника (1PPS).
