SystemeVar parts – это сертифицированные запасные части от производителя, что гарантирует 100% совместимость и возможность полностью восстановить работоспособное состояние вышедшего из строя низковольтных преобразователя частоты торговой марки Systeme Electric, серий STV320, STV600, STV900 и STV990.
Cертифицированные запасные части от производителя SystemeVar parts
Описание
Преобразователь частоты SystemeVar как правило содержит следующие элементы – диодный выпрямитель, конденсаторы звена постоянного тока, инвертор на базе IGBT-транзисторов, блок управления, блок питания, цепь предзаряда, ЭМС-фильтр, драйверы IGBT-транзисторов, выходные датчики тока. Так же дополнительно могут присутствовать тормозной блок, DC-реактор или AC-реактор.

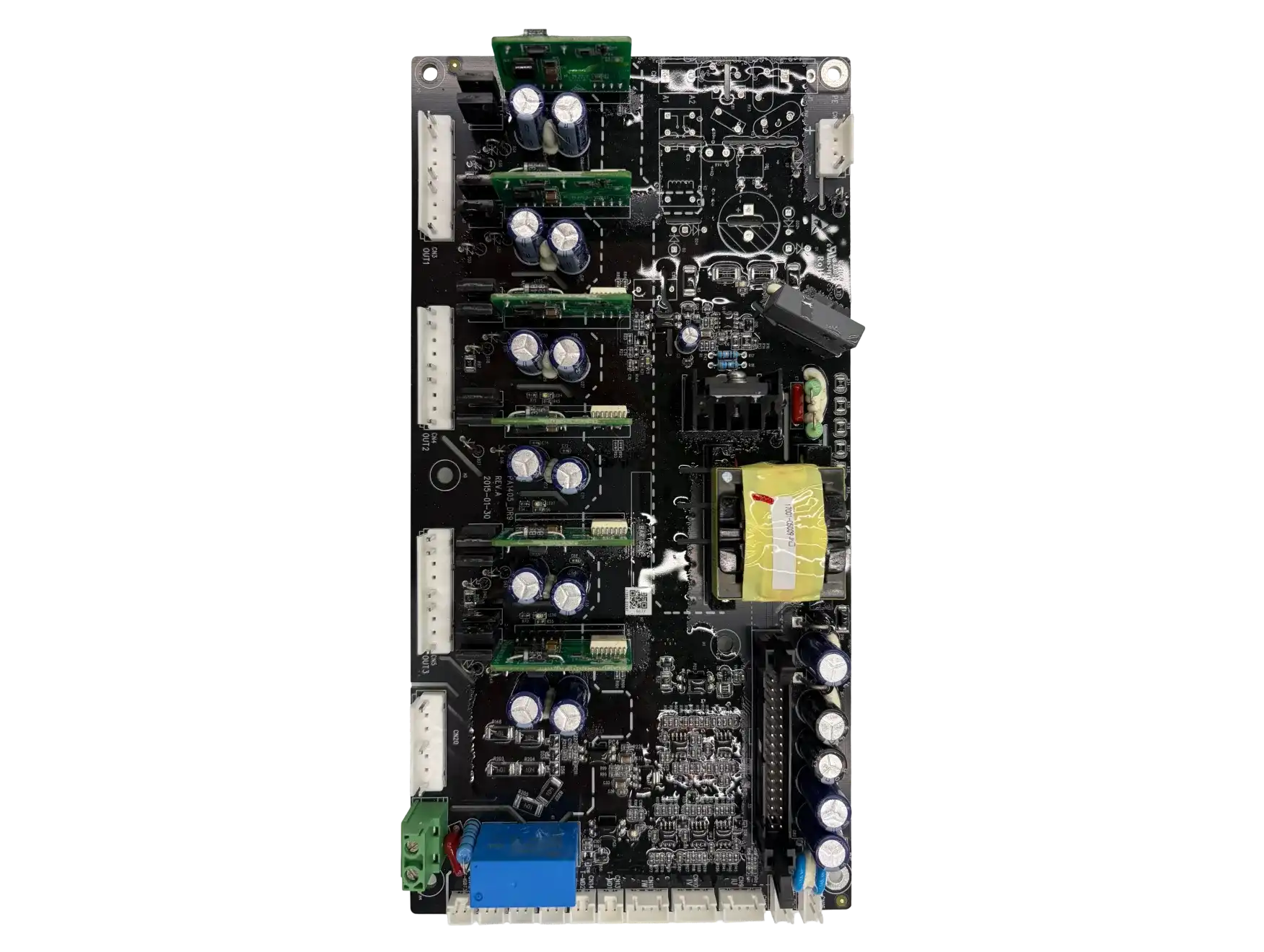

Для компактности для небольших мощностей преобразователя частоты блок питания, цепь предзаряда, ЭМС-фильтр, драйверы IGBT-тразисторов, выходные датчики тока могут размещаться на одной силовой плате, а диодный выпрямитель и IGBT-транзисторы имеют компактную структуру. Для больших мощностей данные компоненты могут располагаться на отдельных платах, а силовые модули в отдельных корпусах.
Типы плат
| B03 | Плата конденсаторов | Buffer |
| BR1 | Плата тормозного модуля | Braking |
| CP1 | Плата конденсаторов | Capacitor |
| CP2 | Плата реле | Relay board |

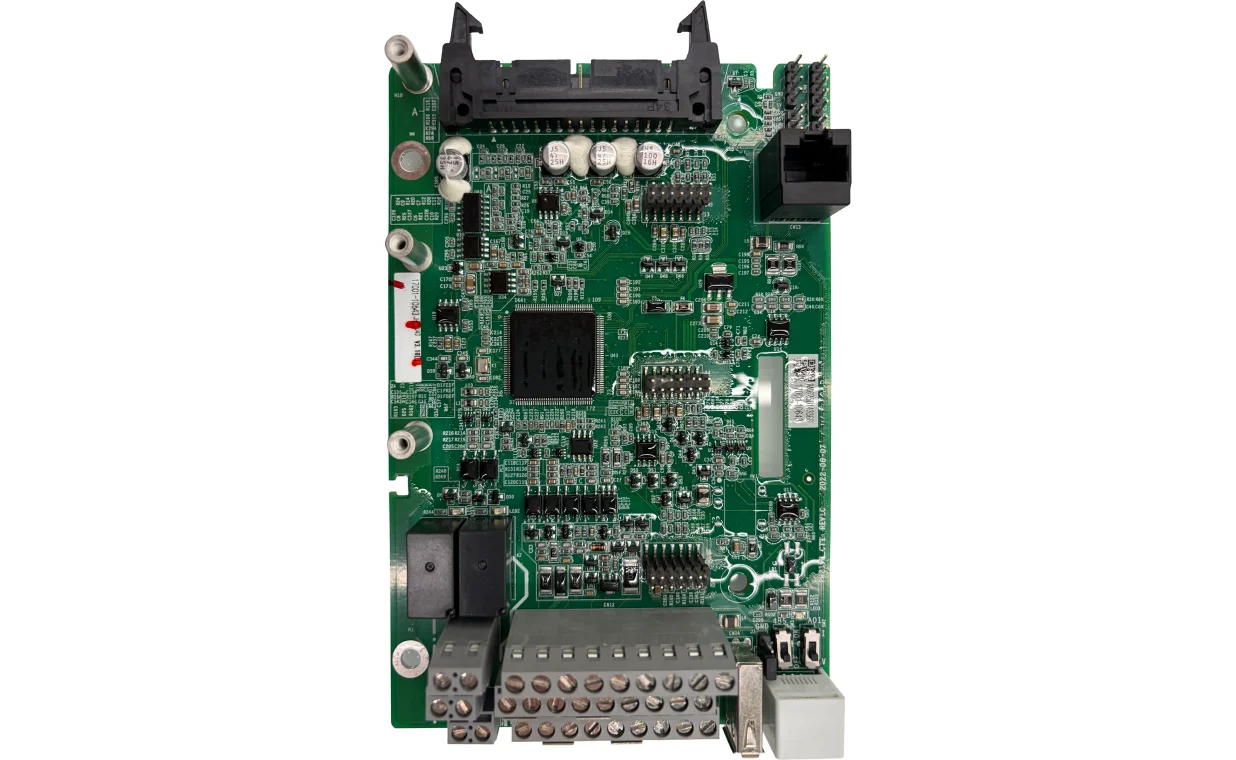

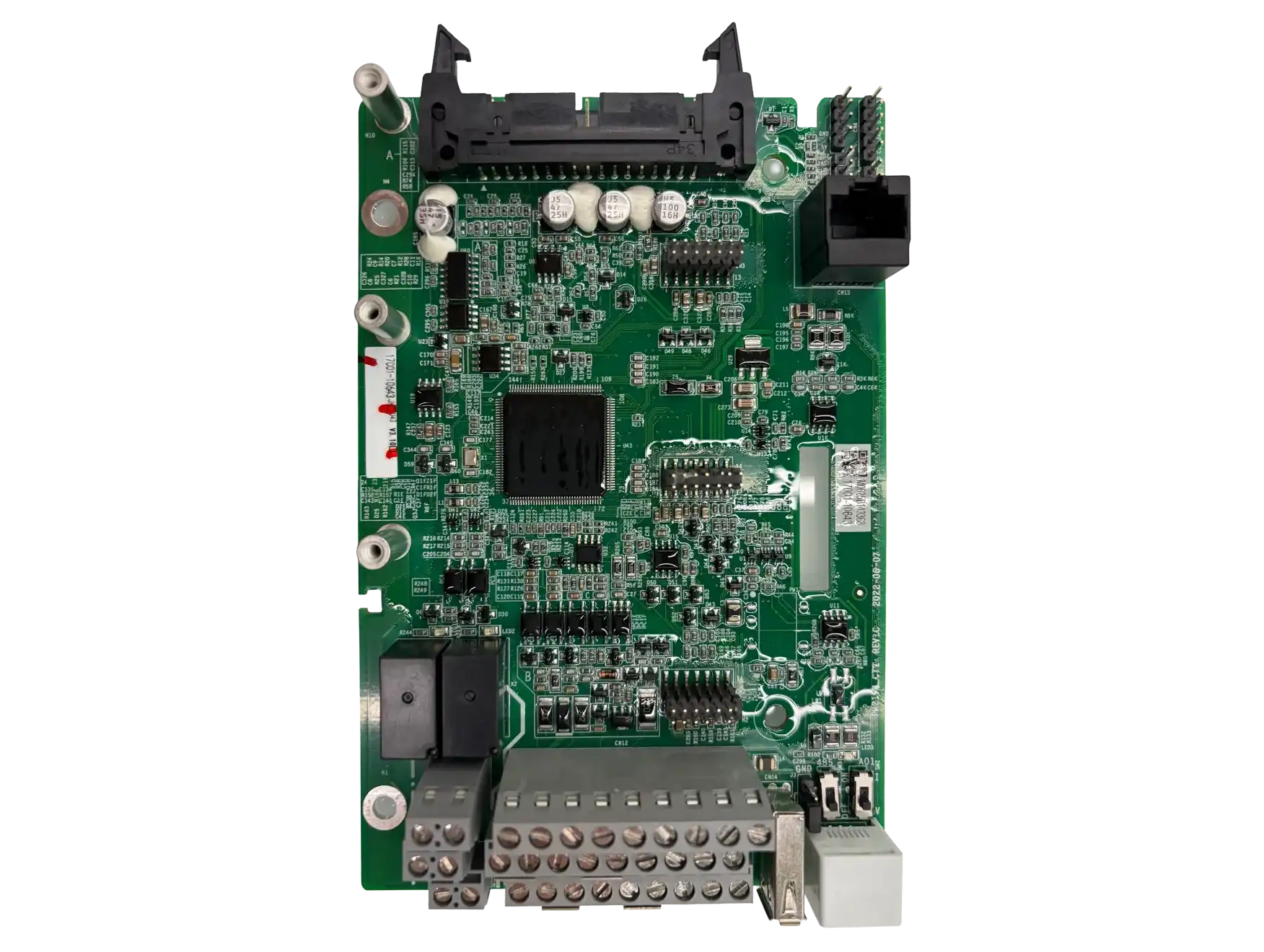

| CT1-CT3 | Плата управления | Control board |
| CV1-CV3 | Соединительная плата | Shorting board |
| DR-DR9 | Плата привода | Drive board |
| DT1 | Плата обнаружения сигнала | Signal detection board |
| EM1-EM2 | Плата фильтра | Filter board |
| F03 | Плата индикации питания | Power indicator board |
| G | Плата драйвера | Gate plate |
| KY1 | Панель управления | Keypad |
| LT1-LT3 | Плата грозозащиты | Lightning protection board |
| MJ | Плата драйвера | Gate plate |
| PW1-PW2 | Плата питания (силовая плата) | Power board |
| ST-ST1 | Плата реле | Relay board |
| TF-TF3 | Плата драйвера (бывает плата расширения) | Gate plate |
| ZQ | Плата привода | Drive board |
Услуги сервиса по приводной технике компании Systeme Electric
Программное обеспечение

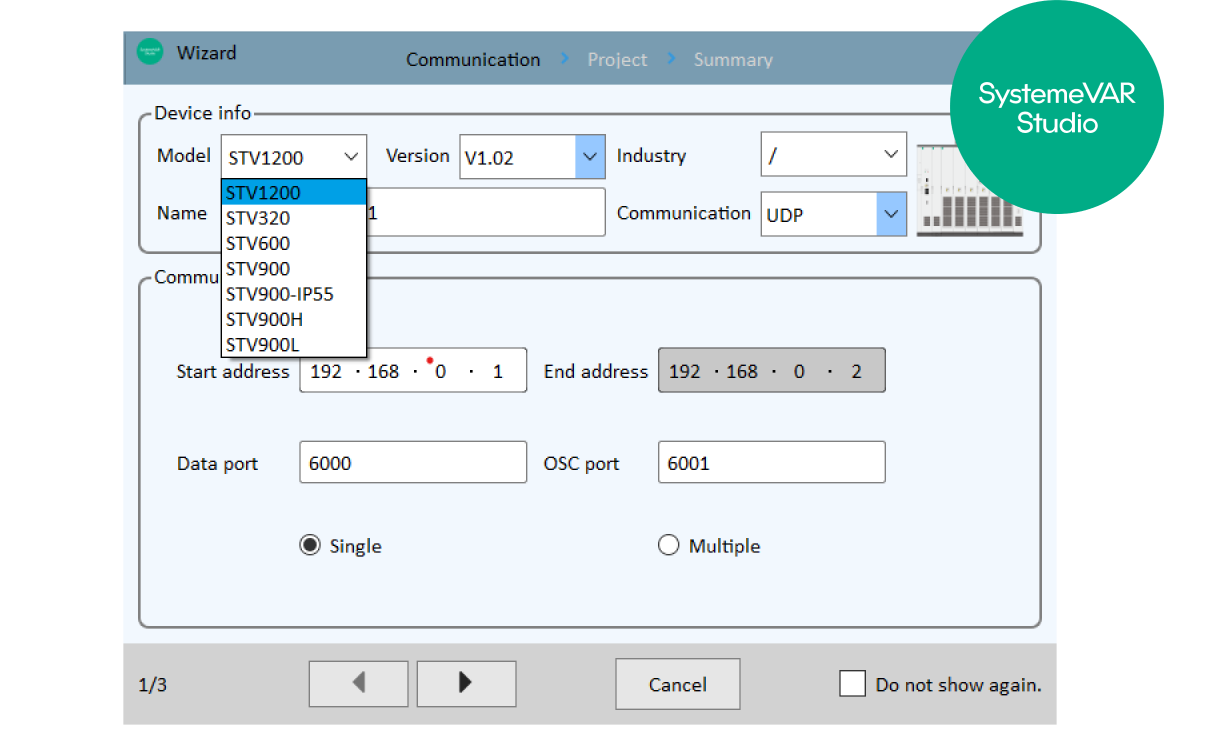

SystemeVAR Studio
SystemeVAR Studio - программное обеспечение для ввода в эксплуатацию и диагностики низковольтных преобразователей частоты и преобразователей частоты на среднее напряжение Systeme Electric семейства SystemeVar. Поддерживает последовательную связь, Ethernet, связь по Modbus TCP.
Основные функции:
- Мониторинг нескольких ПЧ SystemeVar
- Установка и отслеживание параметров, пакетная загрузка и выгрузка
- Просмотр изменённых параметров, а также сравнение текущих значений с заводскими
- Выбор необходимые параметры в качестве приоритетных и настраивать функций поиска параметров
- Просмотр параметров состояния и предупреждений, а также поддержка их печати и экспорта
- Просмотр текущих и исторических неисправностей оборудования, а также поддержка печати и экспорта
- Поддержка отображения функциональных кодов в режиме конфигурации
- Режим контрольной панели (управление запуском/остановкой, вращением вперед/назад и другими операциями оборудования)
- Поддержка режима осциллографа (позволяет сохранять и воспроизводить данные о форме сигналов, моделировать рисование кривых сигналов и масштабировать форму сигнала с помощью мыши)
- Поддержка изменения скина интерфейса
SystemeVAR Studio предназначено для ввода в эксплуатацию и диагностики:
- STV320
- STV600
- STV900
- STV900-IP55
- STV900H
- STV900H-IP55
- STV900L
- STV990
- STV1200
Технические требования:
Программное обеспечение может работать в системах Windows XP или выше (Win7/Win8/Win10/Win11).
