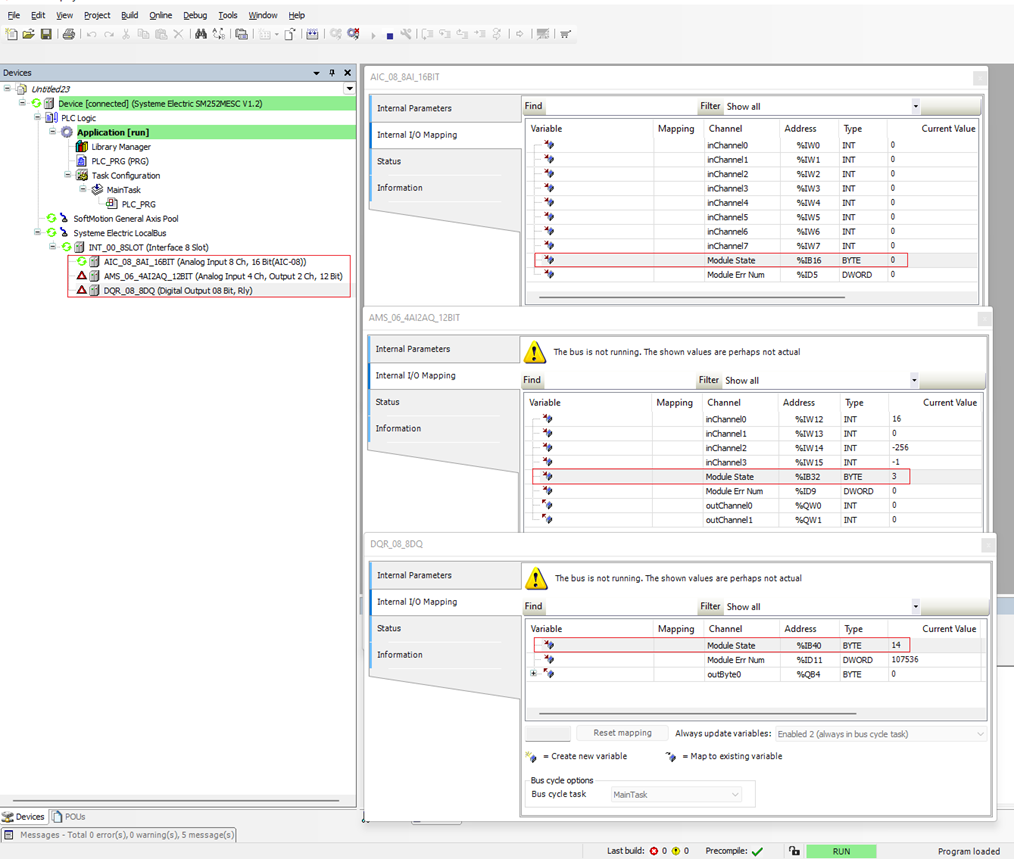

Состояние модуля расширения контроллера серии SystemePLC S250 можно узнать в статусной переменной Module State в разделе Internal I/O Mapping каждого модуля расширения. Ниже пример состояний трёх модулей.
AIC_08_8AI_16BIT – корректная работа, ошибки отсутствуют.
AMS_06_4AI2AQ_12BIT – сконфигурированный в приложении модуль не соответствует физически установленному.
DQR_08_8DQ – модуль сконфигурирован в приложении, но физически отсутствует в конфигурации.
Описание возможных значений статусной переменной Module Status:
