В базовых библиотеках не всегда можно найти требуемые функции или функциональные блоки, так и с функциональным блоком типа «Импульсное реле». Для решения данной задачи можно воспользоваться программой или реализовать её в виде функционального блока.
Описание функционального блока:

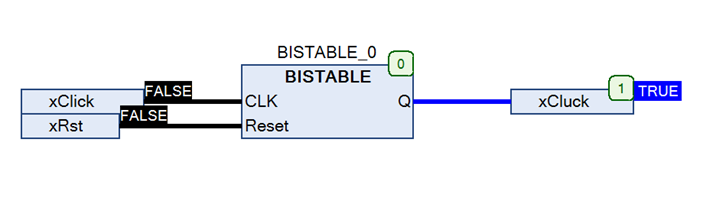

Внешний вид функционального блока на языке CFC.
Функциональный блок BISTABLE (импульсное реле) производит изменение состояния выхода Q на противоположное при каждом нарастающем фронте (передний фронт) сигнала на входе CLK.

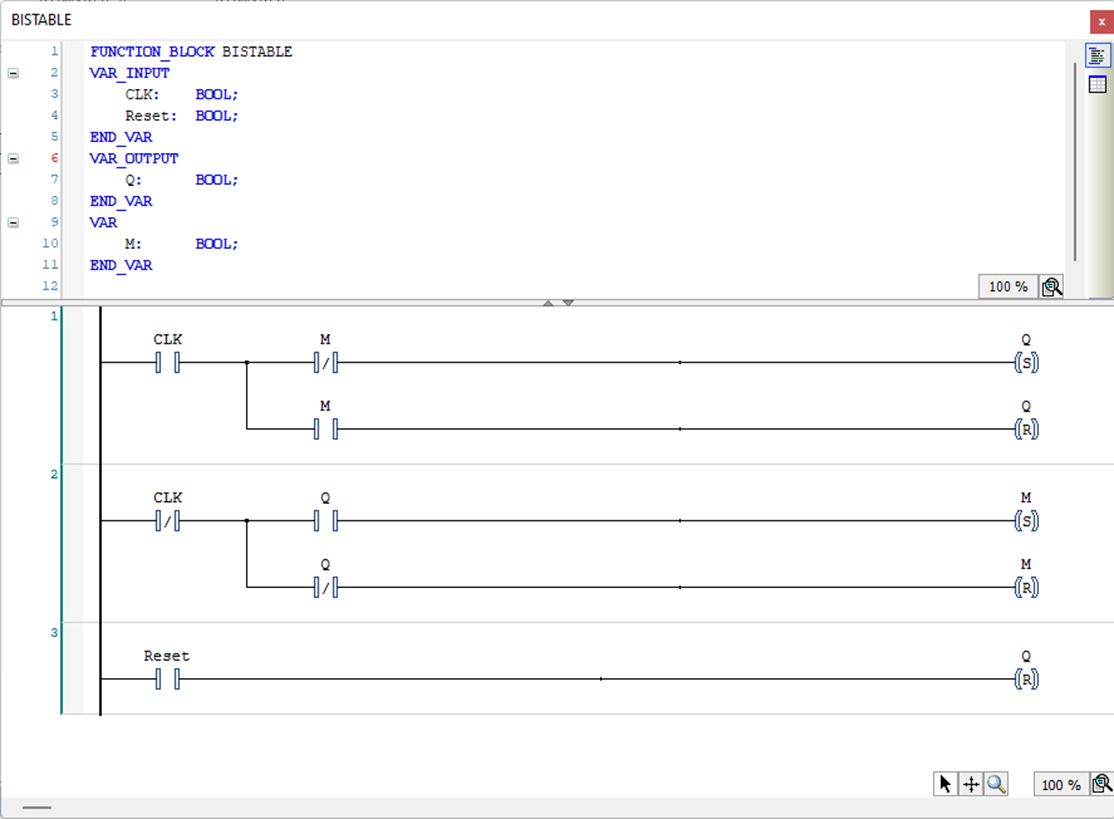

Программный код функционального блока:
Реализовать данную функцию возможно и другими способами, поделитесь своими способами.
