Питание модуля Systeme IFM
Среда:
Автоматические выключатели SystemePact CCB
Ответ:
Подключение питания на модуль IFM можно осуществить несколькими способами:

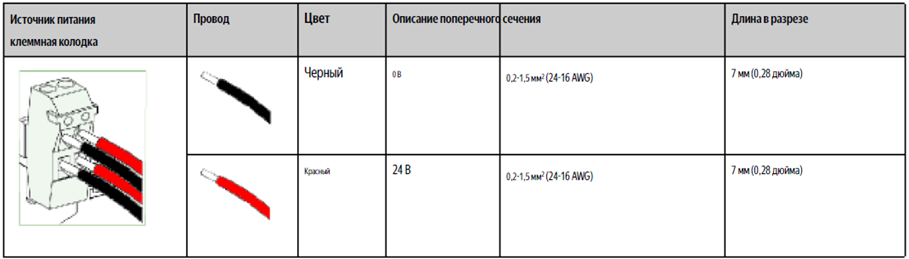

1. Через клеммную колодку с блока питания в соответствии со схемой ниже:
2. Через разъём Modbus.

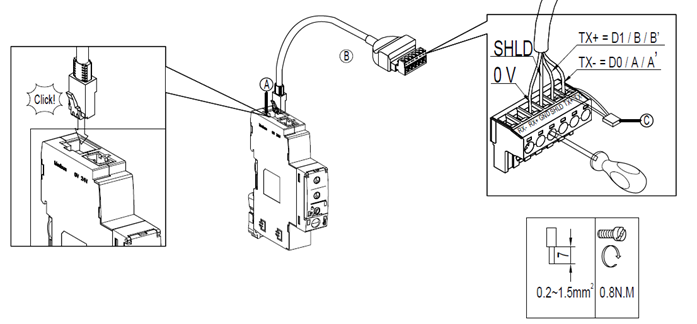

Коммуникационный разъём RJ45 Modbus расположен в верхней части модуля IFM, для его подключения необходимо использовать коммуникационный кабель с вилочной частью RJ45 и концом открытого типа. Распиновка штекера RJ45 представлена ниже.
К свободный концу коммуникационного кабеля подключается питание таким образом, чтобы «+» соответствовал пину 24VDC, а «-» - пину 0. D1 и D2 – коммуникационные пины. D1 соответствует А+, D0 соответствует B-.
