STV050 Hertz: как настроить режим задания скорости функцией Больше/Меньше с сохранением уставки скорости после снятия СТАРТа

STV050 Hertz: как настроить режим задания скорости функцией Больше/Меньше с сохранением уставки скорости после снятия СТАРТа? Управление ПЧ: релейный выход №1 АСУТП (НО - снятие СТАРТа, НЗ - подача СТАРТа), задание частоты: релейный выход №2 АСУТП (НЗ - увеличение скорости),  релейный выход №3 АСУТП (НЗ - уменьшение скорости).

Среда: ПЧ STV050 Hertz, все типоразмеры.

Решение:

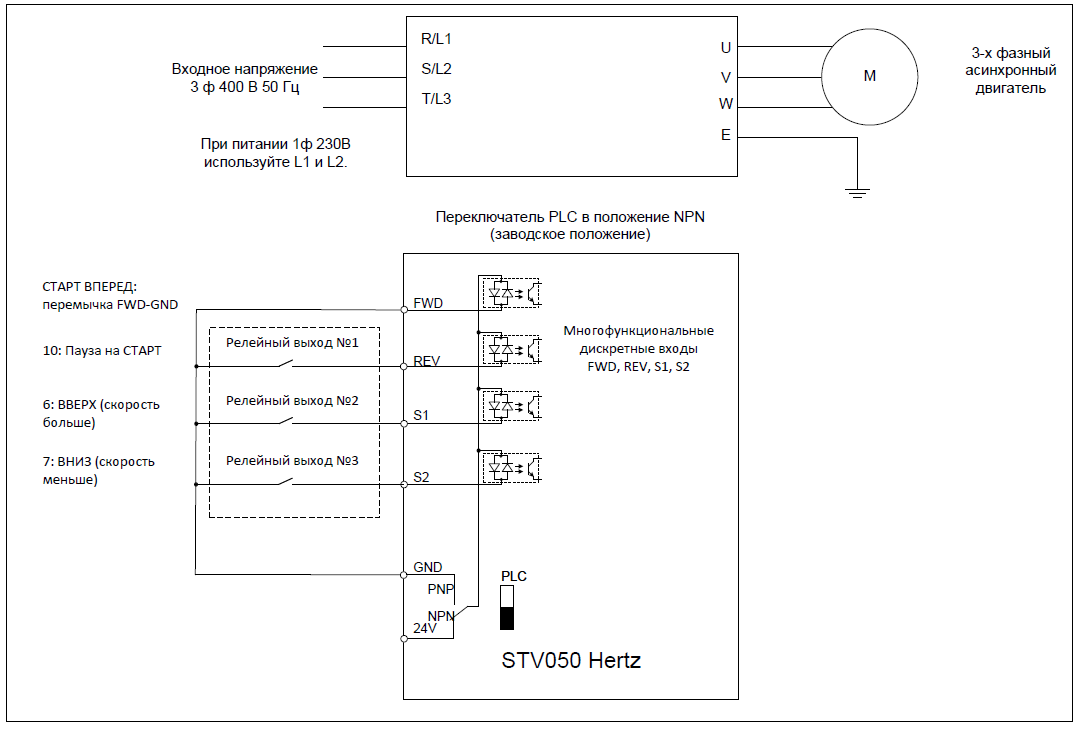

Для сохранения уставки частоты после регулировки функцией Больше/Меньше необходимо подключить релейные выходы АСУТП согласно схеме, приведенной ниже.



Параметризация ПЧ:
F4.00=1;
F4.01=10;
F4.38=0010 (инвертирование входа REV);
F4.02=6;
F4.03=7.

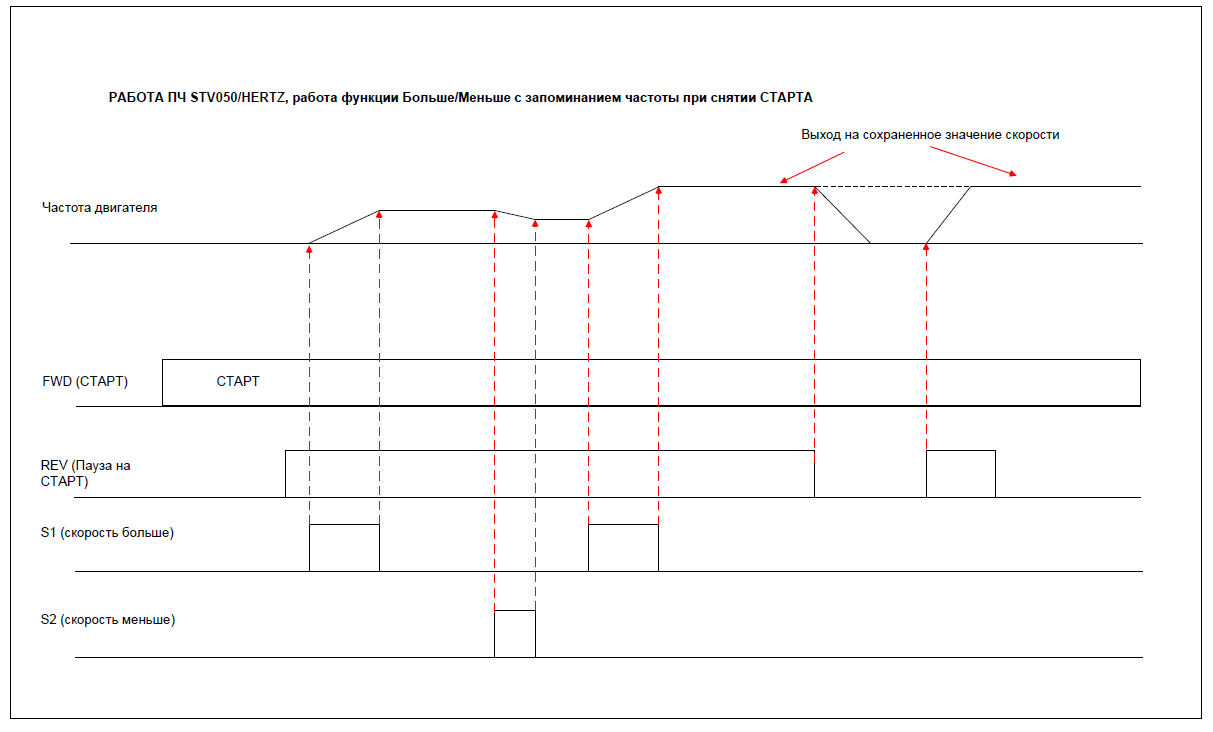

Тахограмма работы ПЧ приведена ниже.
Обратите внимание: настроенная уставка частоты после снятия и восстановления команды от АСУТП (релейный выход №1, замыкание цепи REV-GND) сохраняется и ПЧ осуществляет разгон на эту уставку после восстановления команды.
