STV050 Hertz: принцип работы дискретного выхода МО1

Вопрос: какой принцип работы дискретного выхода МО1 ПЧ Hertz?

Среда: ПЧ STV050 Hertz, все типоразмеры.

Решение:


Выход МО1 является транзисторным выходом типа "открытый коллектор" (npn транзистор). Эмиттер транзистора подключен к клемме GND. Коллектор подключен к клемме МО1.

Характеристики МО1:

• постоянное напряжение 5В ~ 48В;
• ток 0~50 мА.

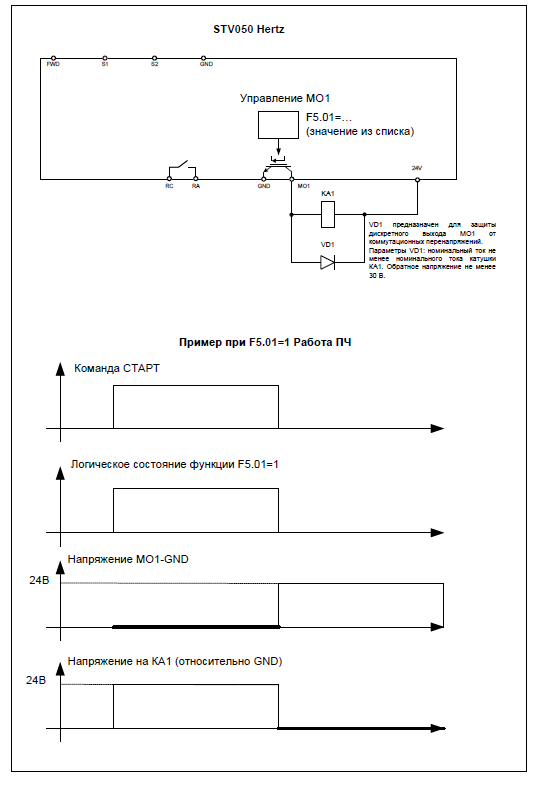

Схема подключения нагрузки изображена в прилагаемом файле.

Обратите внимание: параллельно нагрузке с индуктивностью должен быть подключен обратный диод. При закрытии транзистора при отсутствии диода на коллекторе транзистора возникает перенапряжение. Величина перенапряжения определяется величиной индуктивности нагрузки и скоростью закрытия (отключения) транзистора.
Отсутствие диода может привести к появлению опасного перенапряжения и выходу транзистрра из строя.

Типичный пример нагрузки с индуктивностью: катушка реле или контактора.

Подбор диода нужно проводить согласно обратному напряжению и току в прямом направлении:

• обратное напряжение не менее 30 В;
• номинальный ток диода не менее номинального тока катушки.

Транзисторный выход МО1 может находиться в двух состояниях:

• выключен (закрыт);
• включен (открыт).

Выключенному состоянию соответствует значение назначенной на МО1 логической функции, равное логическому 0.
Включенному состоянию соответствует значение назначенной на МО1 логической функции, равное логическому 1.

Пример:
при назначении параметру F5.02 функции Работа ПЧ (F5.02=1):

• при наличии команды СТАРТ выход МО1 включен, то есть открыт и пропускает ток от клеммы 24V в направлении GND. Напряжение на клемме МО1 относительно GND мало (около 1-2 В);
• при отсутствии команды СТАРТ выход МО1 выключен, то есть закрыт и не пропускает ток от клеммы 24V в направлении GND. Напряжение на клемме МО1 равно 24 В.

Соответственно, напряжение на катушке КА1 равно 24В при налиии СТАРТа и равно 0 В при снятии СТАРТа.
