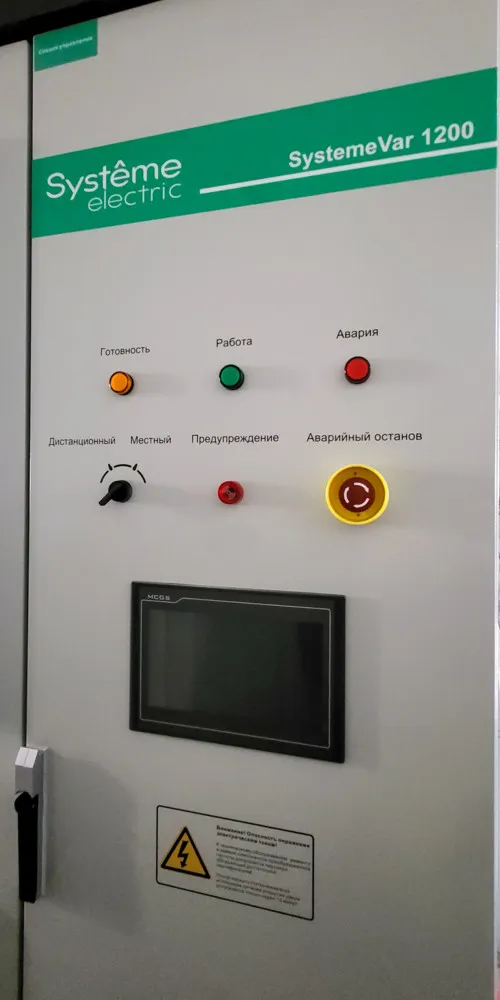

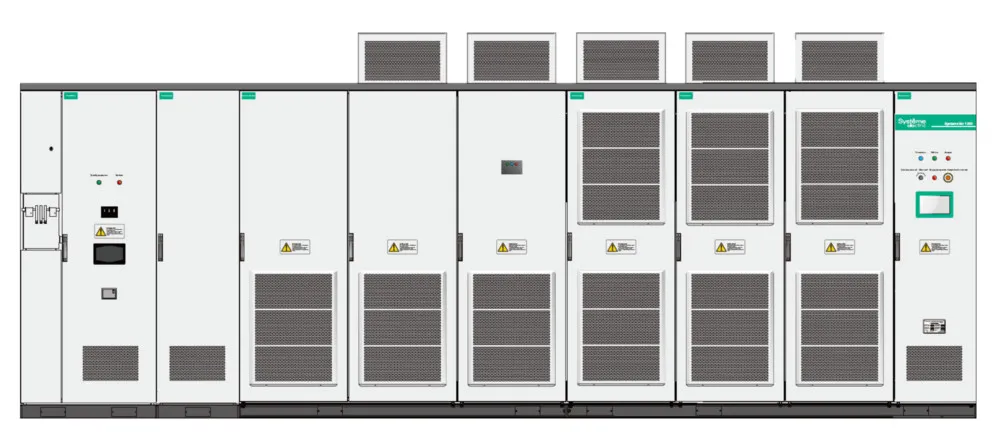

Высоковольтные преобразователи частоты SystemeVar 1200
Высоковольтные преобразователи частоты SystemeVar 1200
Референс:
STV1200
STV1200 – это высокая точность управления, быстрая реакция на изменения нагрузки, большой крутящий момент при низкой частоте на выходе, быстродействующее двухчастотное торможение и возможность технического обслуживания преобразователя частоты при доступе как с обеих боковых сторон, так и со стороны фронтальной панели.
Спецификация
Основные характеристики
Время отклика крутящего момента
＜200ms（SVC）;
Стандартный
Ｍodbus, RS485
Опционально
Profibus
Profinet
Закон управления
Скалярное управление(VF), Векторное управление в
разомкнутой системе(SVC), Векторное управление в замкнутой
системе (VC)
Питание цепей управления
Через ИБП (30 мин.)
Дополнительные характеристики
Система охлаждения
Принудительная воздушная
Виброустойчивость
2~9Гц смещение 3мм; 9~20Гц ACC 9.8м/с2; 20~55Гц ACC 2м/с2;
55~200Гц ACC 1м/с2
Уровень шума
≤75дБ
Высота над уровнем моря
Температура окружающей среды
`-5℃~+40℃, уменьшение мощности на 1.5% при превышении
40 ℃ на каждый 1℃, но не более 50℃; Возможна работа на
холостом ходу при 60℃.
Вход
Входное напряжение
3 кВ; 3,3 кВ; 6 кВ; 6,6 кВ; 10 кВ; 11 кВ
Коэффициент мощности (cos φ)
≧0.97（При полной нагрузке）
Кпд
≧96%（При полной нагрузке）
Гармонические искажения thdi
≦5%
Дискретный вход
8 шт.
+8 шт опционально
Выход
Выходной ток
от 26 А до 722 А
Выходная мощность
от 220 кВт до 10800 кВт
Выходная частота
0~120 Гц
Гармонические искажения thdi
≦5%
Релейный выход
12 шт.
+8 шт опционально
Логистические данные Нетто
Вес
Зависит от конфигурации решения
Документы
Каталог

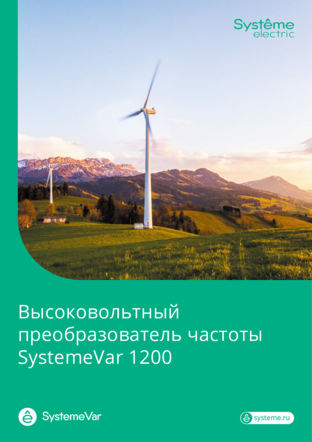

Каталог SystemeVar STV1200
Дата документа:
01/12/2023
Формат
PDF
Размер
14.63 MB
Каталог SystemeVar STV1200
Техническая документация

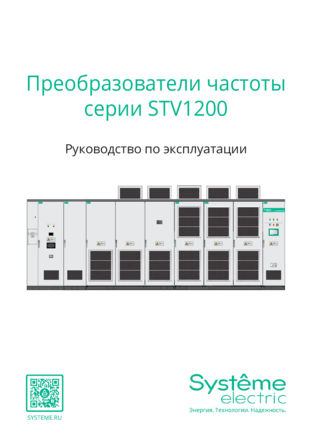

STV1200_руководство по эксплуатации
Дата документа:
01/12/2023
Формат
PDF
Размер
8.02 MB
STV1200_руководство по эксплуатации
Каталог
Каталог решений для автоматизации промышленности и зданий
Дата документа:
19/11/2024
Формат
PDF
Размер
3.04 MB
Каталог решений для автоматизации промышленности и зданий
Официальные письма
Отказное письмо оптоволоконные кабели_STV990-OF_STV1200-OF
Дата документа:
18/12/2024
Формат
PDF
Размер
557.62 kB
Отказное письмо оптоволоконные кабели_STV990-OF_STV1200-OF
