SystemeBMU — это интеллектуальная система мониторинга аккумуляторных батарей, предназначенная для непрерывного контроля состояния аккумуляторов в режиме реального времени. Решение обеспечивает высокую надежность, безопасность и эффективность эксплуатации аккумуляторных массивов в ИТ-инфраструктуре, промышленных объектах, центрах обработки данных и других критически важных системах электропитания.
Система мониторинга аккумуляторных батарей (АКБ) SystemeBMU
Описание системы
SystemeBMU в режиме реального времени осуществляет измерения параметров аккумуляторных батарей: напряжения, тока, сопротивления, температуры, состояния заряда и пр. и автоматически оповещает о критических состояниях АКБ.
Масштабируемость
Поддержка свыше 400 АКБ в одном массиве
Высокая точность измерений
Измерение напряжения, тока, сопротивления и температуры с высокой точностью
Диагностика в реальном времени
Своевременное выявление неисправных батарей и формирование аварийных сигналов
Функция балансировки
Поддержание равномерного напряжения на всех батареях для увеличения срока службы
Низкое энергопотребление
Спящий режим датчиков снижает нагрузку на систему
Надежная связь
Поддержка кольцевого подключения и резервирования каналов связи
Гибкость интеграции
Поддержка протоколов MODBUS TCP/RTU, SNMP, MQTT, IEC61850
Интуитивный веб-интерфейс
Простая настройка, мониторинг и управление через браузер
SystemeBMU также позволяет отправлять данные в системы верхнего уровня. А интеграция с программно-аппаратным комплексом DC Guard от Systeme Electric обеспечивает унифицированное представление состояния и событий для всей инженерной инфраструктуры, когда мониторинг разрозненных объектов эффективнее объединить в единую систему, например, при создании централизованной службы мониторинга.
Состав решения

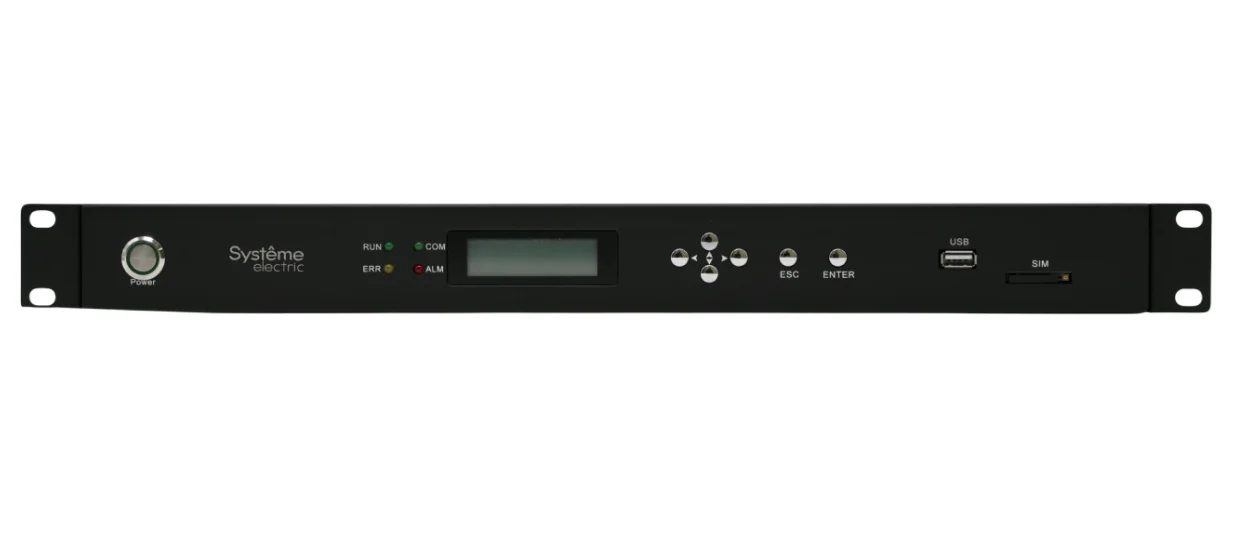

Контроллер — центральный модуль, обеспечивающий сбор, обработку и передачу данных
Индивидуальные датчики батарей — измеряют параметры каждой батареи
Групповые датчики тока — измеряют суммарный ток батарейной линейки
Групповые датчики напряжения — измеряют общее напряжение батарейной группы
Технические характеристики
| Категория | Параметр | Значение |
| Контроллер | ||
| Сетевые интерфейсы | 2 × Ethernet 10/100 Мбит/с | |
| Протоколы связи | HTTP, Modbus TCP/RTU, SNMP, MQTT, DL/T860 (IEC61850) | |
| Дискретные входы (DI) | 6 × (сухие контакты) | |
| Релейные выходы (DO) | 6 × (250VAC/5A или 30VDC/5A) | |
| GSM-модем | LTE, UMTS, GSM (SIM: стандартная 15×25 мм) | |
| Питание | 2 ввода 85–265 В AC, потребление 15 Вт | |
| Габариты | 483 × 44,5 × 206 мм (1U, 19") | |
| Индивидуальный датчик | ||
| Напряжение питания | 2-12 В DC от АКБ | |
| Потребляемая мощность | < 80 мВт (рабочий режим), < 8 мВт (спящий режим) | |
| Измерение напряжения | 1,6 – 15,6 В, ±0,2% | |
| Измерение сопротивления | 0 – 50 мΩ, ±(1,5% + 25 μΩ) | |
| Измерение температуры | -20°C…+85°C | |
| Балансировочный ток | до 200 мА | |
| Индикация | Зелёный (работа), Красный (авария) | |
| Габариты | 65 × 28,8 × 65 мм | |
| Групповой датчик тока | ||
| Диапазон измерения тока | ±2000 А DC | |
| Точность измерения | ±2% (при 15–35°C) | |
| Пульсации тока | 0–40% от номинала, точность ±2% | |
| Питание | От шины RS-485 | |
| Групповой датчик | ||
| Диапазон измерения напряжения | 20 – 1000 В DC | |
| Точность измерения | ±0,5% | |
| Пульсации напряжения | 2–100 В (пик), точность ±2% | |
