Высокопроизводительные преобразователи частоты 3Ф 400В, номинальной мощностью от 90 до 630 кВт, защищённые от воздействия пыли и влаги.

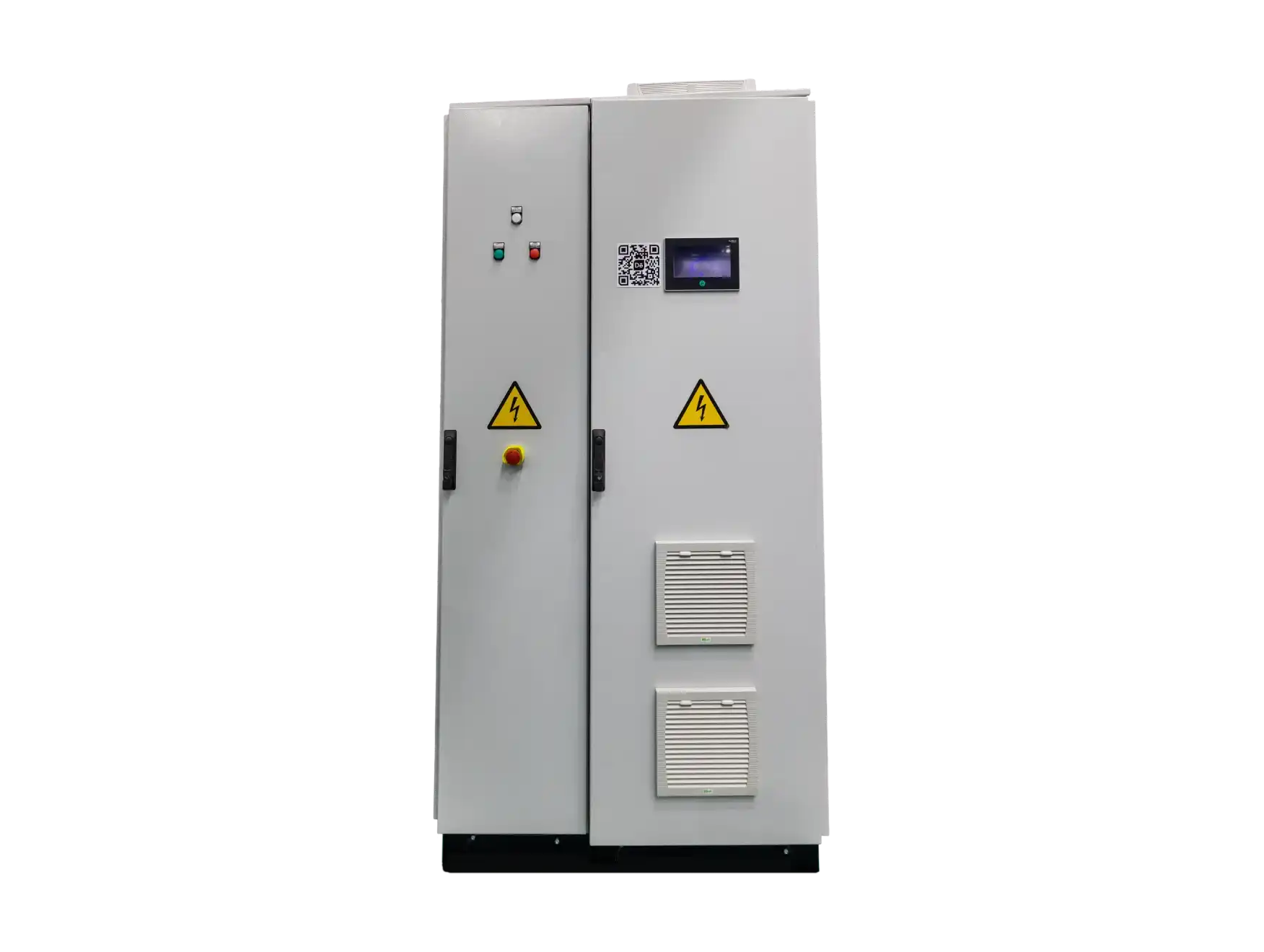

Комплектные преобразователи частоты шкафного исполнения со степенью защиты IP54 SystemeVar Cabinet
Описание
SystemeVar Cabinet – это решение, в котором преобразователь частоты стандартного исполнения (IP20) встроен в оболочку и укомплектован всеми необходимыми компонентами. В результате, конечный пользователь получает комплектный шкаф управления в пыле-влагозащищенном исполнении (IP54).
Преимущества
Разработан с целью сокращения времени и стоимости ввода в эксплуатацию:
- готов к работе “прямо из коробки”
- оболочка и система охлаждения выбраны с учетом всех тепловых потерь (ПЧ + доп. компоненты)
Диапазон питающих напряжений:
3Ф 380−440 В (от 90 до 630 кВт)
Перегрузочная способность:
- G-тип: 150% в течение 60с / 180% в течение 10с / 200% в течение 1с
- P-тип: 120% в течение 60с
Расширение функциональности (опционально) для ПЧ на базе STV900 и STV900H
- Платы расширения входов/выходов
- Платы энкодера (PG)
- Плата ПЛК (PLC)
- Платы расширения коммуникационных возможностей (PROFIBUS DP, PROFINET, EtherCAT, Modbus TCP, СAN/CANopen и EtherNet/IP)
Встроенная функция безопасности STO (Safe Torque Off) для ПЧ на базе STV900 и STV900H
Соответствует Class SIL 2 PLd Cat .3.3:
- Внутренняя установка
- Диапазон температур: от 0°C до +40°C
- Высота над уровнем моря: ниже 2000 м
- Влажность: ниже 90% относительной влажности
Функция гарантирует что:
- Момент на валу двигателя будет безопасно отключен
- Конечная скорость будет равна нулю
- Преобразователь частоты останется в системе управления и сможет передавать по сети всю необходимую информацию (в т.ч. скорость и ток)
- Преобразователь частоты сможет, при необходимости, запустить мотор мгновенно
Расширенный диапазон рабочих температур
- от -10 до +40°C – работа без ухудшения номинальных характеристик
- от +40 до +50°C – требуется дерейтинг (снижение выходных характеристик), а именно номинальный выходной ток уменьшается на 1% для каждого повышения температуры 1°C

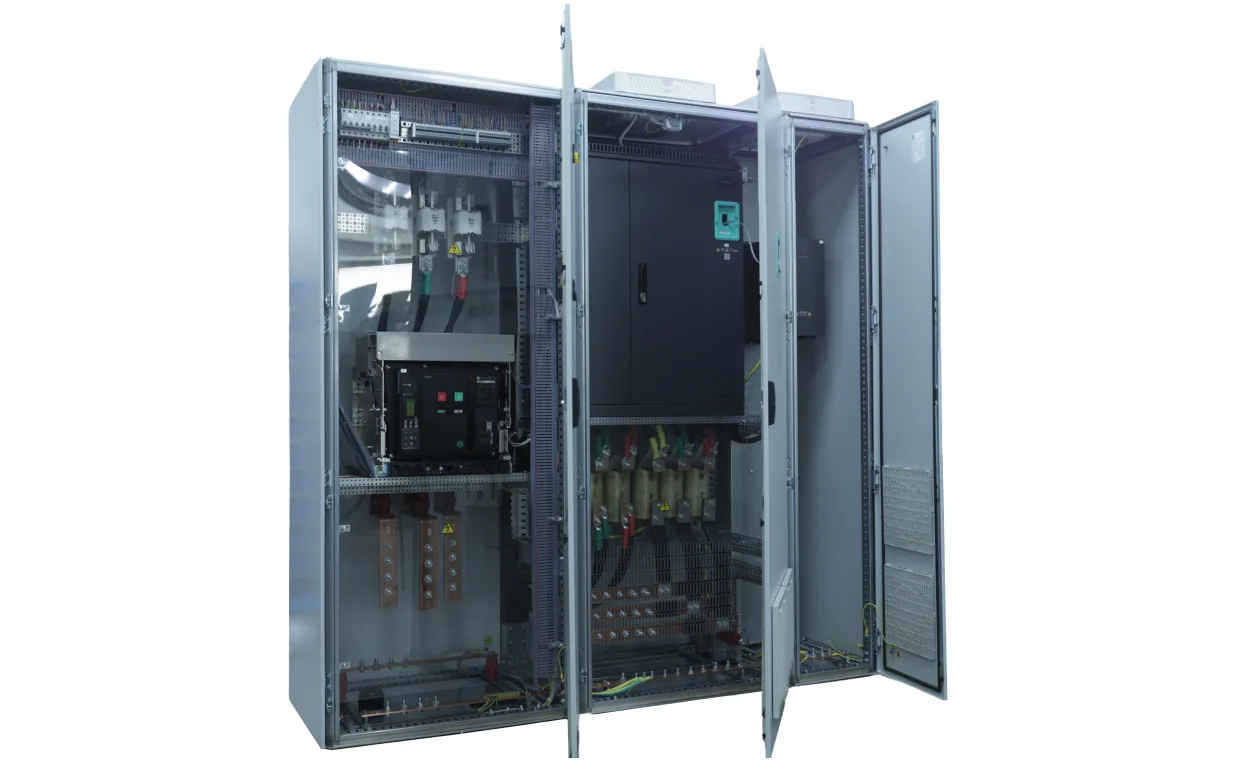

SystemeVar Cabinet включает в себя следующие компоненты производства Systeme Electric:
- Универсальная оболочка

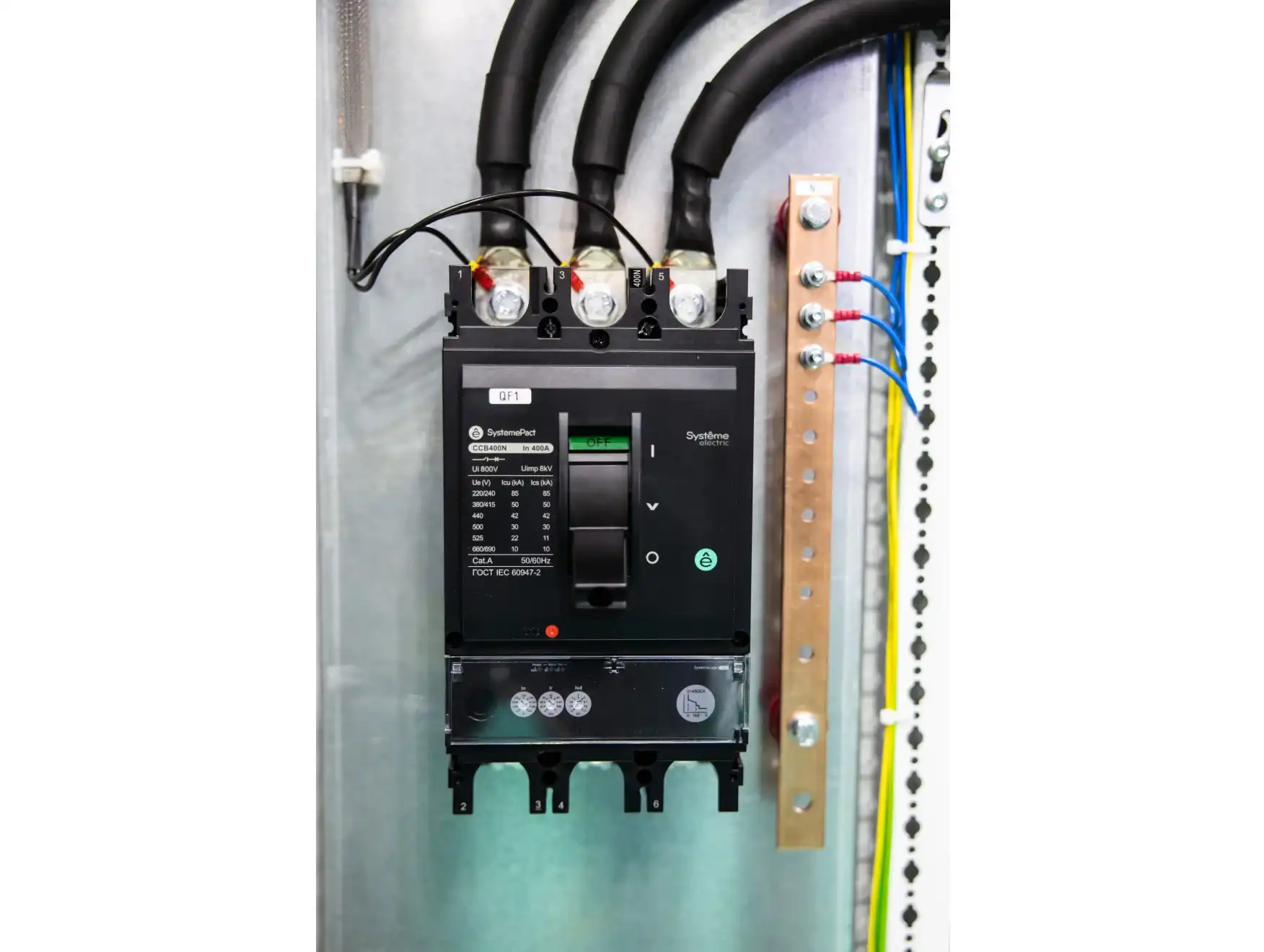

- Автоматический выключатель
- Входной реактор

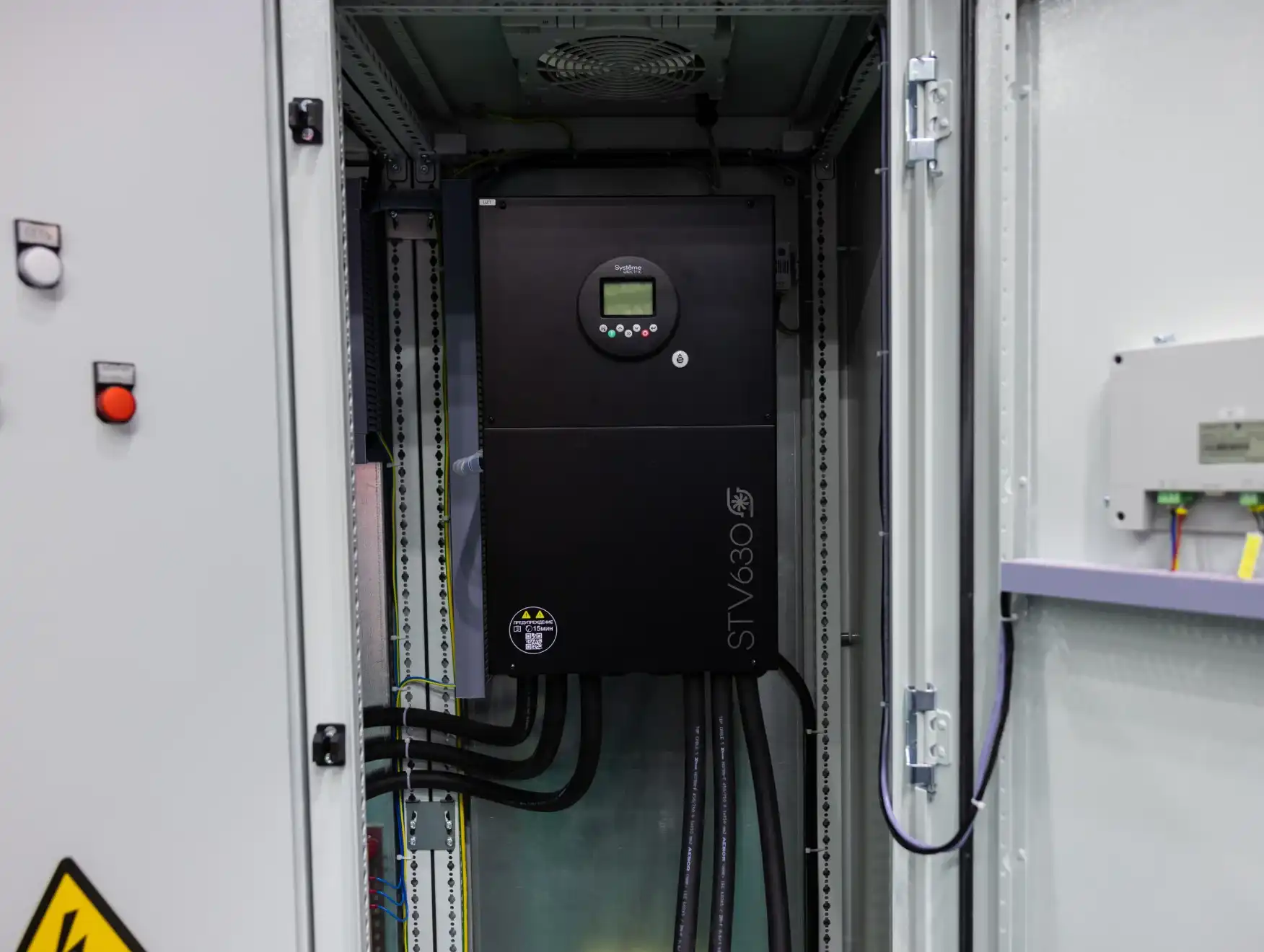

- Преобразователь частоты
- Выходной реактор
- Система вентиляции

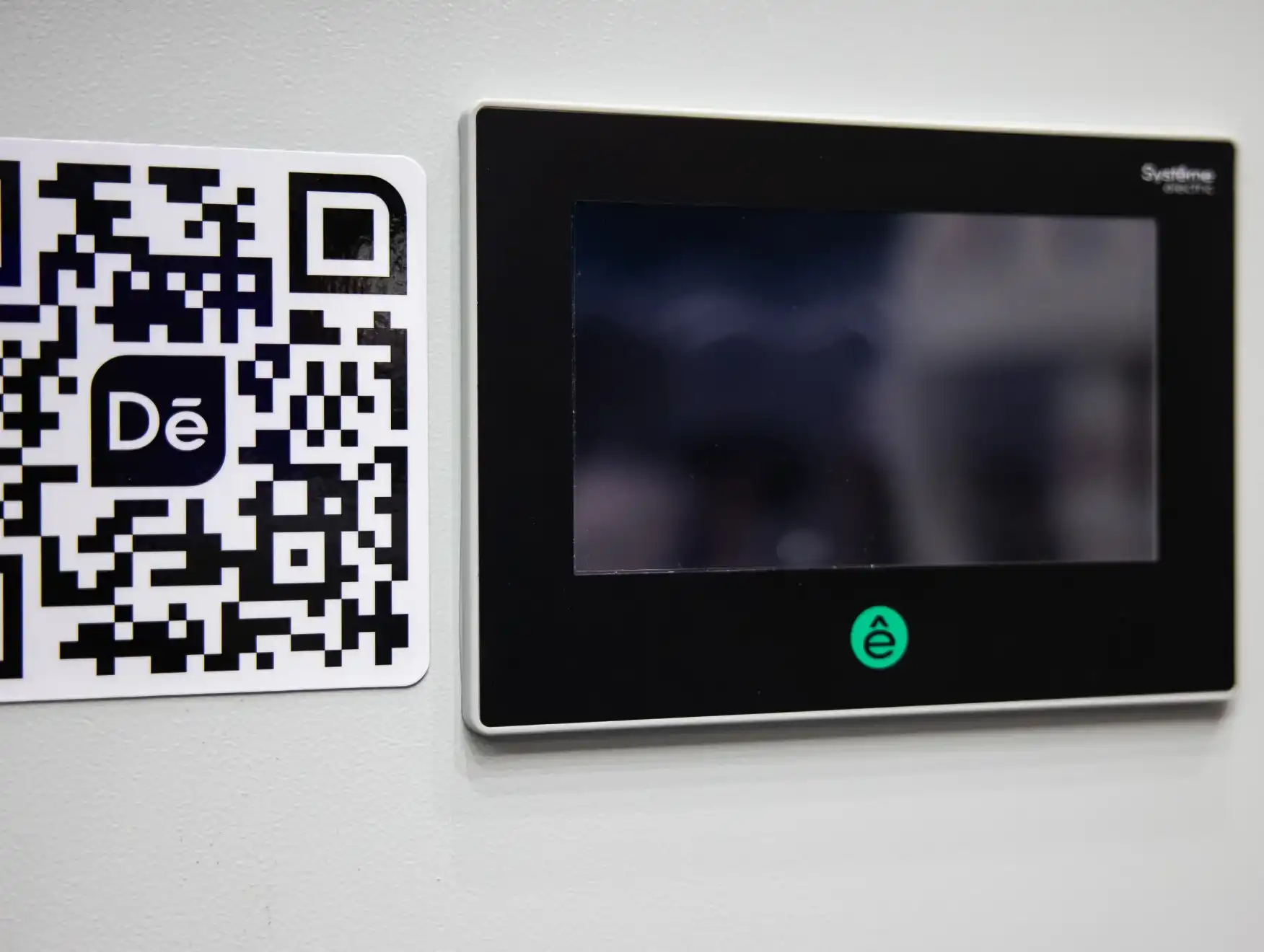

- Панель оператора
- Карта расширения входов / выходов
- Клеммники для подключения сети / двигателя
Применение
SystemeVar Cabinet выполнены на базе преобразователей частоты:
Целевое применение: насосы, вентиляторы, компрессоры
SystemeVar STV900
Целевое применение: насосы, вентиляторы, компрессоры, конвейеры, мельницы, центрифуги, грохоты
SystemeVar STV900H
Целевое применение: насосы, вентиляторы, компрессоры, конвейеры, мельницы, центрифуги, грохоты, краны, вагоноопрокидыватели
