Правильный монтаж проводки в доме или квартире не обходится без электромонтажных материалов. С их помощью результат работы становится более аккуратным, а соединения — надежными и безопасными. В этой статье мы рассмотрим, что потребуется для организации домашней электросети.

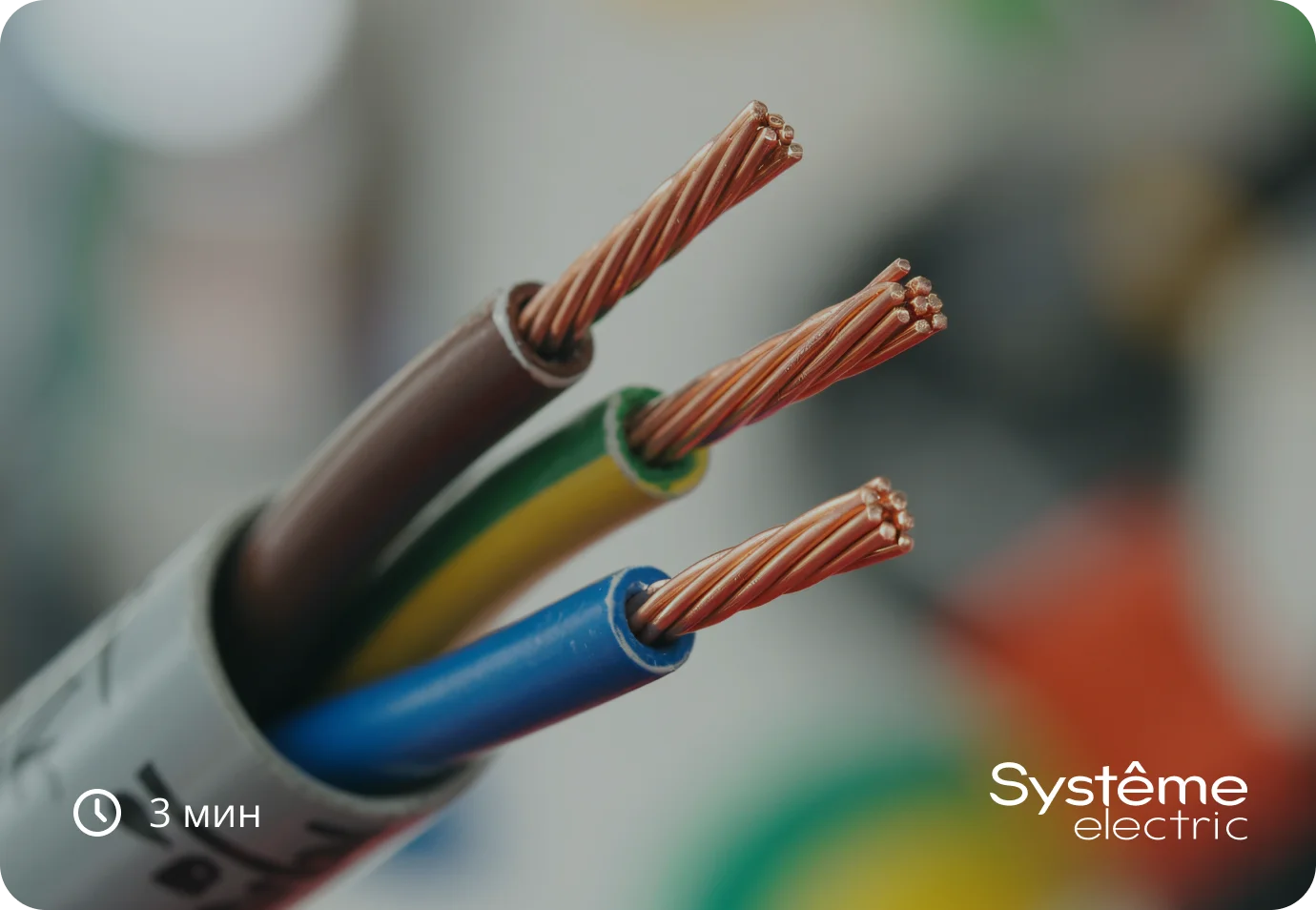

Кабель
Для организации домашней электросети чаще всего используется кабель ВВГ. Наиболее распространены две его модификации — ВВГнг с негорючей оплеткой и ВВГнг-LS, который не поддерживает горение и не провоцирует появление дыма. Более дорогостоящий вариант — кабель NYM с отдельной изоляцией каждой жилы.
Материалы для соединения проводов
Самые простые изделия для соединения жил кабеля — это клеммы и гильзы. Первые фиксируют кабель с помощью ножевого механизма, пружины или винта. Гильзы чуть сложнее в работе: им требуется опрессовка с помощью специальных ручных или гидравлических пресс-клещей.
Многие электрики не используют такие электромонтажные изделия и по старинке скручивают жилы, а затем запаивают их — этот способ считается самым надежным и соответствует требованиям ПУЭ1. Для пайки медных жил используется канифоль, для упрочнения скрутки — оловянный припой. Готовое соединение закрывается термоусадкой.
Для разборных соединений (винтовых и самозатяжных) требуется обслуживание (протяжка) и свободный доступ. Неразборные соединения не требуют доступа и выполняются сваркой, пайкой или опрессовкой (ГОСТ 10434-822 п. 2.1.52).
Важно: использовать скрутку без пайки запрещено. Такое соединение может быстро раскрутиться, а также не соответствует нормам эксплуатации электропроводки.
Компоненты для прокладки кабеля
Среди таких электромонтажных материалов наиболее распространены два типа:
1. Гофры и трубы
Используются для прокладки кабеля под полом или потолком, а также в хозяйственных или производственных помещениях, не имеющих требований к эстетичности. В современных интерьерах (лофт, модерн) применяются для создания атмосферного пространства.

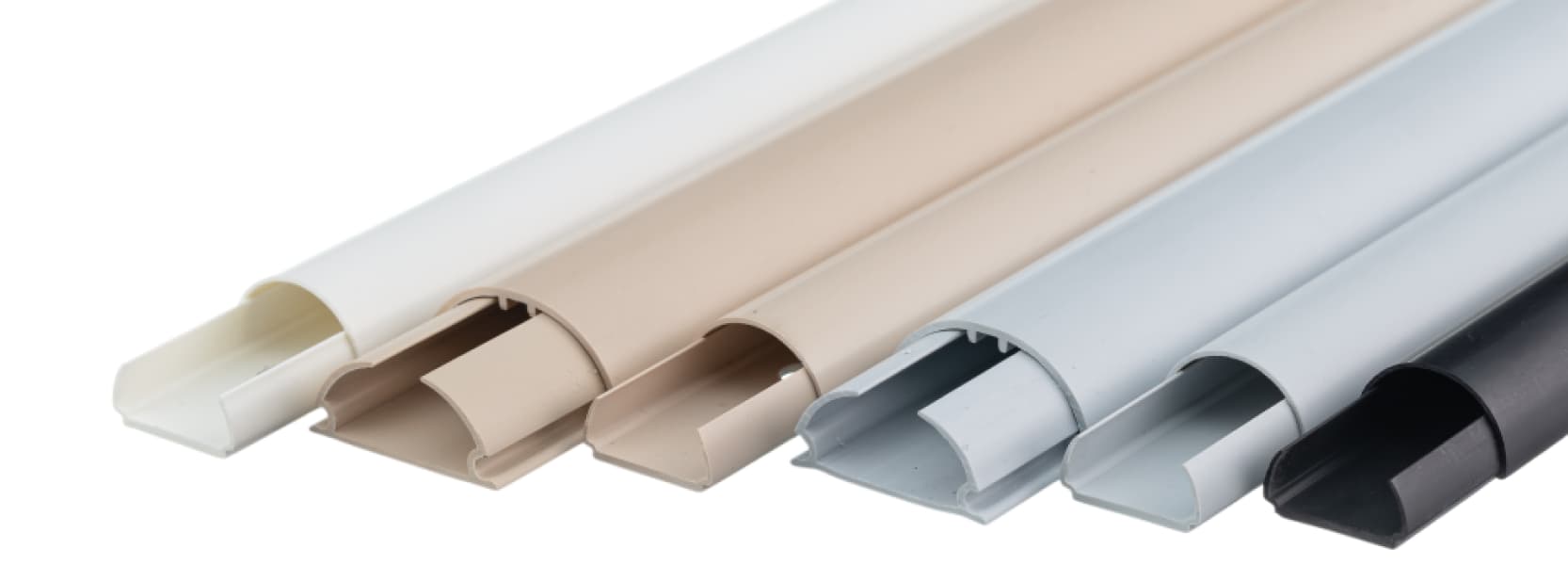

2. Кабель-каналы
Декоративная замена гофр, которая используется в жилых, общественных и административных помещениях. Главная задача кабель-каналов – сохранить привлекательный внешний вид пространства при открытой прокладке кабеля.
Большинство кабель-каналов изготовлены из обычного или самозатухающего ПВХ и, благодаря разборной конструкции, обеспечивают свободный доступ к проводам. Кабель-каналы могут быть выполнены из металла или пластика, а их главным преимуществом является надежная защита от пыли и влаги.
Крепления для кабеля
Вспомогательные электромонтажные материалы, с помощью которых провода (в том числе в гофрах, трубах и кабель-каналах) можно закрепить на любой поверхности:
1. Дюбель-хомуты
Предназначены для фиксации одиночной линии в штробах до этапа шпатлевки или для прокладки открытой проводки на бетонной поверхности. Такие изделия в зависимости от формы подходят для плоского или круглого кабеля.

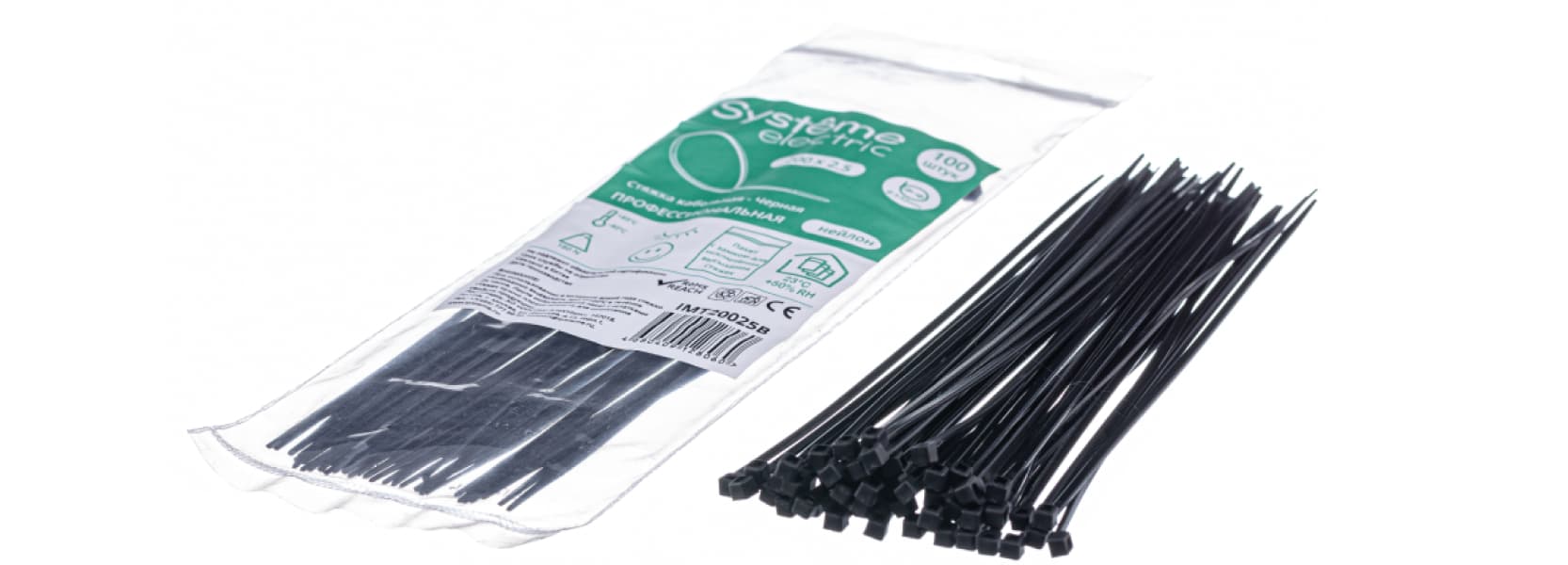

2. Кабельные стяжки
Кабельные стяжки связывают и разделяют пучки проводов или применяются для монтажа кабеля на поверхности.
3. Монтажная площадка
Пластиковое изделие квадратной или прямоугольной формы, устанавливаемое на стену с помощью самореза или дюбель-гвоздя. Работает в паре с ПВХ-стяжкой и позволяет закрепить сразу несколько проводов.
4. Дюбель для бандажа
Забивается в стену и используется по аналогии с монтажной площадкой.
5. Дюбель-стяжка (хомут с дюбелем)
Фиксируется в стене и применяется как стяжка.
6. Скобы
Пластиковые скобы используются для фиксации слаботочных линий, а металлические — для кабелей, проложенных в рукаве.
7. Клипсы
Отлично подходят для прокладки проводки в гофрах. Клипсы можно собирать в единый блок, что особенно удобно при монтаже сразу нескольких параллельных линий.
При выборе электромонтажных материалов следует ориентироваться на способ прокладываемой проводки, тип и количество проводов. Из всех указанных выше крепежей для работы достаточно выбрать 2–3 наиболее подходящих позиции.
Коммутационно-защитная аппаратура
Устройства, обеспечивающие безопасность эксплуатации электрической сети. К этой категории относятся:
1. Автоматические выключатели
Защищают от коротких замыканий и перегрузки линии.
2. Устройства защитного отключения (УЗО)
Срабатывают при обнаружении тока утечки — тока, который может вызвать возгорание проводки или «ударить» человека при прикосновении к поврежденному электроприбору.
3. Автоматические выключатели дифференциального тока (АВДТ)
Совмещают функции автоматических выключателей и УЗО.

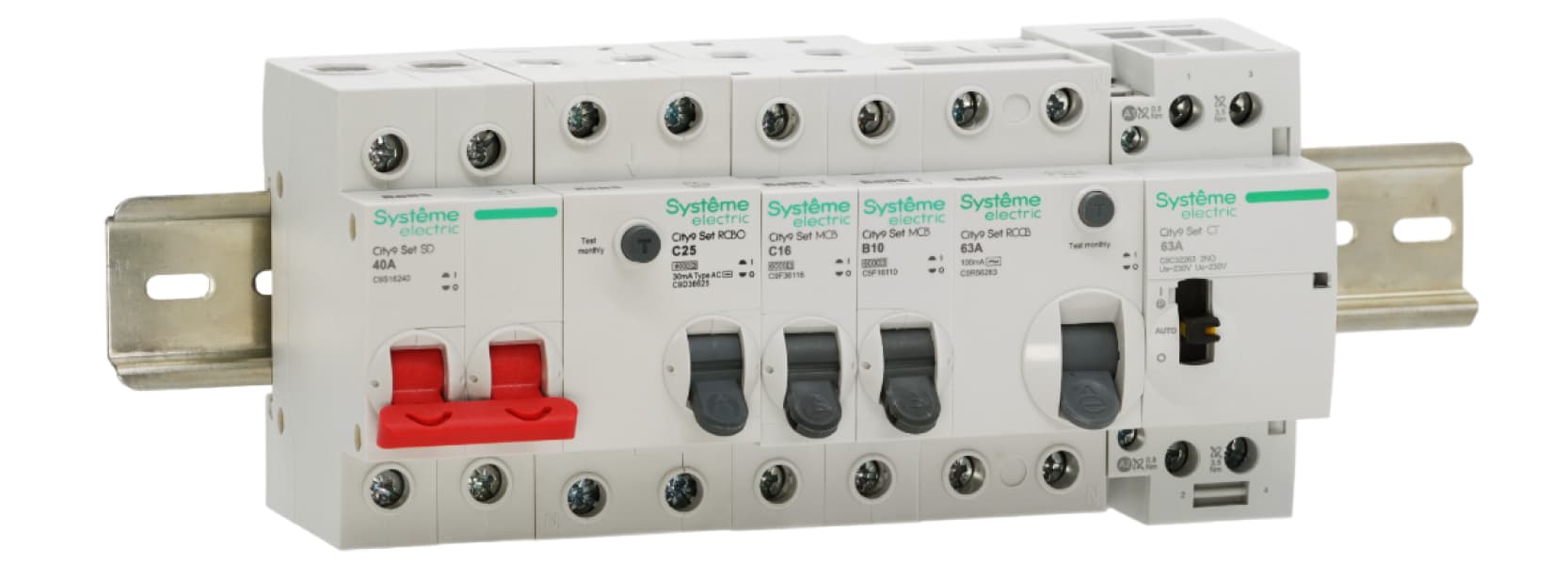

Все оборудование имеет модульное исполнение и монтируется на DIN-рейку в распределительном щите. Дополнительно можно установить реле напряжения, модульные контакторы и другие устройства. Полный ассортимент модульной коммутационно-защитной аппаратуры можно изучить на примере продукции City9 Set от Systeme Electric.

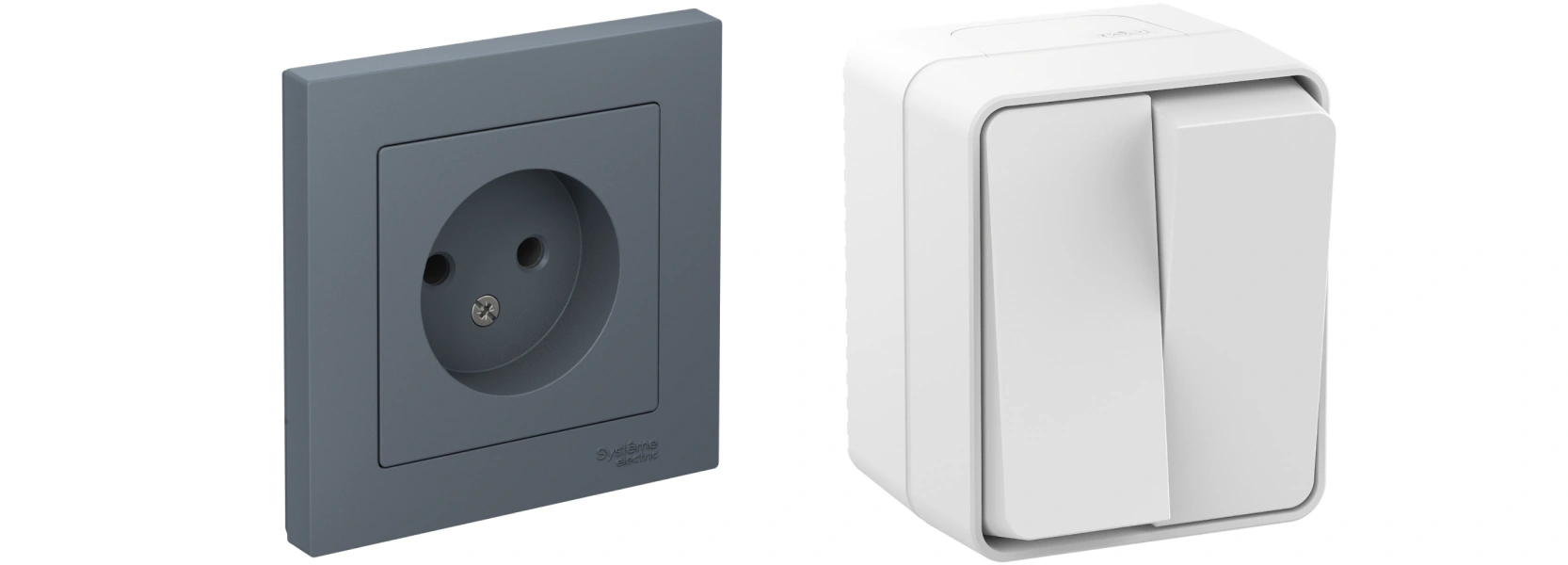

Розетки и выключатели
Здесь важно учесть тип проводки: для открытой проводки выбираются накладные устройства, а для скрытой — встроенные. Для последних потребуются монтажные коробки, которые устанавливаются в отверстие в стене и фиксируют механизм электроустановочного прибора.
Ознакомиться с принципом выбора розеток можно здесь, а выключателей — в этой статье.
Вы всегда можете получить бесплатную консультацию от экспертов Systeme Electric. Если возникли вопросы — звоните 8 800 200 64 46 или 8 495 777 99 88.
Список литературы:
- ПУЭ, редакция 7. Ссылка на ресурс. Дата обращения: 11.07.2025
- ГОСТ 10434-82. Ссылка на ресурс. Дата обращения: 02.02.2026.
