Подключение датчика движения



В этой статье:

• Для чего нужен датчик движения
• Типы датчиков
• Технические характеристики
• Преимущества датчиков движения
• Как избежать ложного срабатывания датчика
• Как подключить датчик для освещения: пошаговая инструкция
• Как настроить датчик движения
• Как избежать ошибок при подключении устройства



Датчик движения — компактное устройство, с помощью которого можно настроить автоматическое включение и отключение освещения и некоторой другой техники. Чтобы прибор работал корректно, важно его правильно выбрать, установить и отрегулировать.

В этом материале эксперты Systeme Electric подготовили пошаговую инструкцию по монтажу и рассказали, как правильно подключить датчик движения.

Для чего нужен датчик движения

Датчик движения все чаще используется в квартирах и частных домах. С ним можно автоматизировать работу освещения и охранной сигнализации. Устройства устанавливаются как в жилых помещениях, так и на улице. Например, датчик движения, размещенный у ворот, автоматически включает свет на придомовой территории и активирует запись на видеокамерах при появлении человека в зоне срабатывания. Внутри дома устройства устанавливаются в редко посещаемых комнатах: в прихожей, в кладовке или в санузле. В гостиной их лучше не устанавливать: пока вы сидите неподвижно, например, когда читаете книгу или смотрите ТВ, они могут отключить вам свет.

Варианты использования:

• включение и отключение света;
• старт видеозаписи при обнаружении объекта на контролируемой территории;
• активация прожекторов, сигнальных ламп и других элементов сигнализации;
• открытие и закрытие ворот и шлагбаумов.

Установка датчика движения наиболее актуальна для настройки автоматического включения светильников. Это экономит электричество, убирает лишние движения (не нужно щелкать выключателем) и позволяет не беспокоиться о том, был ли оставлен свет выключенным.

Где можно устанавливать устройство для контроля освещения:

• над дверным проемом — актуальный вариант для комнат с одним входом;
• на потолке — для контроля всего помещения, такой способ подходит для датчиков с охватом 360°;
• на стене — актуально для рамочных датчиков, которые устанавливают рядом с другими ЭУИ или отдельно.

Типы датчиков

Приборы классифицируются сразу по нескольким критериям — способу установки, принципу действия и типу подключения.

По способу установки

Устройства размещаются внутри помещения или на улице. Каждая модель имеет собственные условия эксплуатации, например, уличные приборы способны работать при температуре до –40°C и не выходят из строя под воздействием влаги.

По способу установки датчики могут быть:

• настенными и потолочными;
• накладными и встраиваемыми;
• автономными или подключаемыми к сети.

Приборы на аккумуляторах удобны в использовании и не требуют сложного монтажа. Однако они нуждаются в регулярной подзарядке или замене батарей. В самый ответственный момент датчик может не сработать, а для исправления ситуации понадобится время: хотя бы для того, чтобы найти батарейки.

По принципу действия

Приборы могут быть инфракрасными, фотоэлектрическими, ультразвуковыми, радиоволновыми и комбинированными. В домах и квартирах подключают преимущественно инфракрасные датчики. Они реагируют на тепло человеческого тела, поэтому не срабатывают от движения посторонних предметов. Из-за чувствительности к температуре их не следует устанавливать возле отопительных приборов.

На улице установка инфракрасных датчиков движения нецелесообразна: точность их срабатывания значительно снизится под действием перепадов температур окружающей среды. Для открытых пространств подходят устройства микроволнового, ультразвукового или комбинированного типа.

По типу подключения

По типу подключения датчики движения подразделяются на проводные и беспроводные. Второй вариант используется в системах Умного Дома и требует установки блока управления, принимающего и обрабатывающего сигналы от умных устройств. Проводные модели применяются для контроля работы освещения и подключаются в одну цепь с выключателем и светильником.

Технические характеристики

Диаграмма направленности. Отображается в паспорте изделия и показывает зону обзора датчика движения. С помощью диаграммы можно выбрать положение прибора, при котором он будет срабатывать точнее. Угол обзора должен охватывать основные точки, в которых возможно появление объектов, например, около дверей или в начале коридора.

Зона срабатывания. Указывается в метрах и обозначает максимальную дальность обнаружения. Этот параметр составляет 6–15 м.

Максимальная нагрузка. Должна быть не меньше суммарной мощности нагрузки. Для каждого прибора нужно рассчитать максимальное количество ламп, которые можно подключить.

Степень защиты. Для размещения под навесом следует выбирать приборы со степенью защиты IP44, для установки под открытым небом подойдут модели с пыле- и влагозащитой IP65 и выше. Комнатные устройства имеют стандартную степень защиты IP20.

Преимущества датчиков движения

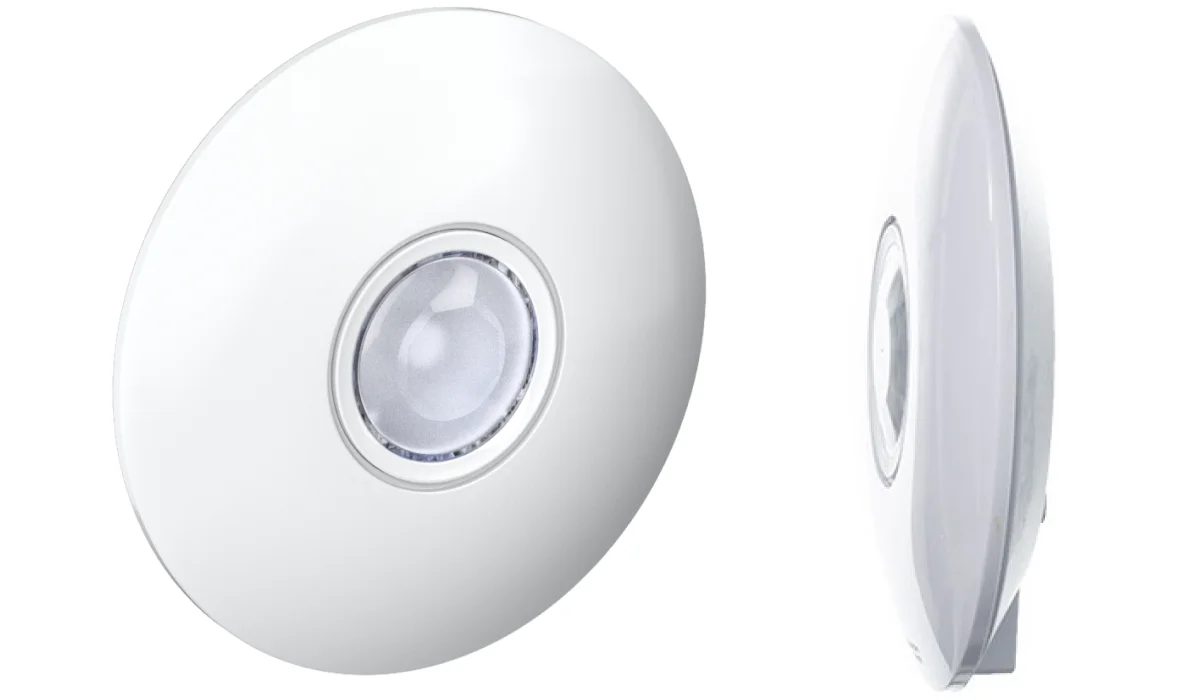

Разберем преимущества данного типа устройств на примере модели AtlasDesign от Systeme Electric. Этот прибор предназначен для управления освещением и используется только внутри помещений.

Достоинства датчика движения AtlasDesign:

• комплексный контроль пространства — реагирование на свет, звук и движение;
• максимальный угол обнаружения 360 градусов;
• настройка рабочего диапазона обнаружения движения;
• возможность выбора степени освещенности для срабатывания;
• стильный внешний вид.

Датчик рассчитан на максимальную суммарную мощность 2000 Вт для ламп накаливания и 300 ВА для остальных видов лампочек. Другие характеристики устройства:

• рекомендуемая высота монтажа — 2,2–4м;
• расстояние обнаружения — 6 м;
• реагирование на скорость движения — 0,6–1,5 м/с;
• реагирование на уровень звука — 30–90 дБ;
• регулируемый уровень срабатывания на освещенность — 3–2000 Люкс;
• интервал включения — от 10 с до 15 мин.

Как избежать ложного срабатывания датчика

Для этого нужно подключить к устройству обычный настенный выключатель. Можно выбрать одноклавишную модель, которая будет включать и выключать только датчик. Двухклавишное устройство может регулировать работу освещения и датчика независимо друг от друга. В этом случае при положении всех клавиш «выключено» все приборы отключатся, при включении клавиши датчика активируется автоматический контроль осветительных приборов, а при включении обоих клавиш свет будет гореть непрерывно.

Как подключить датчик для освещения: пошаговая инструкция

В первую очередь следует обесточить сеть. Отсутствие напряжения питания можно проверить индикаторной отверткой.

Разберем весь порядок работ — от установки распредкоробки до подключения датчика:

1. На стене подготовьте основание для распределительной коробки.
2. Отмерьте и отрежьте кабели, которые будут вести от распредкоробки до датчика, выключателя и светильника.
3. Отрежьте кабель-каналы или гофры для прокладки кабеля по выбранной схеме подключения. Если важно не испортить интерьер, воспользуйтесь арочными кабель-каналами серии MultiSet.
4. Поместите отрезки проводов в гофры или кабель-каналы.
5. Зачистите изоляцию с кабеля на 1–1,5 см.
6. Заведите одну сторону каждого кабеля в распредкоробку, а другую подключите к прибору.
7. Установите ПВХ-каналы или гофры на потолке и стенах с помощью саморезов или скоб в соответствии со схемой подключения датчика движения.
8. Смонтируйте светильник и выключатель. Порядок монтажа выключателя подробно рассмотрен здесь.

Схема подключения может быть двухпроводной и трехпроводной.

Порядок сборки и подключения датчика движения на примере модели AtlasDesign:

1. Снимите крышку с датчика.
2. Зачистите провода на 5 мм.
3. Соедините провода с питающим кабелем согласно схеме и маркировке клемм, которая нанесена на корпус или указана в инструкции.
4. Прикрепите корпус к потолку с помощью саморезов.
5. Установите крышку на место.

После завершения подключения датчик движения можно настраивать. Выбрать режим работы можно с помощью специальных поворотных регуляторов, расположенных на его корпусе.

Как настроить датчик движения

Рассмотрим параметры, которые влияют на работу датчика:

1. Уровень освещенности. Устанавливает порог срабатывания прибора в зависимости от освещенности в помещениях. С помощью этого регулятора можно настроить датчик движения так, чтобы он работал только в темное время суток и не включал свет при обнаружении движения днем.
2. Чувствительность. Определяет дальность обнаружения объектов разного размера. Чем выше этот параметр, тем больше вероятность того, что прибор будет включать свет при появлении кошки или собаки в зоне видимости. Чтобы этого не происходило, чувствительность нужно постепенно уменьшать до того уровня, когда устройство будет срабатывать только при обнаружении человека.
3. Время отключения. Задает временной промежуток от автоматического включения света до его отключения. В проходных зонах, например, в коридоре или у входной двери, можно установить длительность работы лампочек около 1–2 минут. В туалете и ванной время можно увеличить до 5–15 минут.

Как избежать ошибок при подключении устройства

Учтите, что в зоне срабатывания могут оказаться не только жильцы. Устройства способны сработать при обнаружении животных, движении робота-пылесоса или вращении вентилятора. Иногда они могут заметить даже движение машин или других объектов в окне. Если эти факторы не предусмотреть заранее, то датчик будет часто оставлять осветительные приборы включенными.

Что еще нужно предусмотреть:

• инфракрасные датчики движения следует размещать вдали отопительных приборов, кондиционеров и вентиляторов;
• устройства с сенсором освещенности не рекомендуется устанавливать вблизи с другими (не контролируемыми) включенными светильниками;
• преграды перед датчиком приводят к появлению слепых зон и снижению эффективности работы устройства;
• разные модели подходят для разных типов ламп — некоторые работают только с лампами накаливания, а другие совместимы со светодиодными осветительными приборами.
