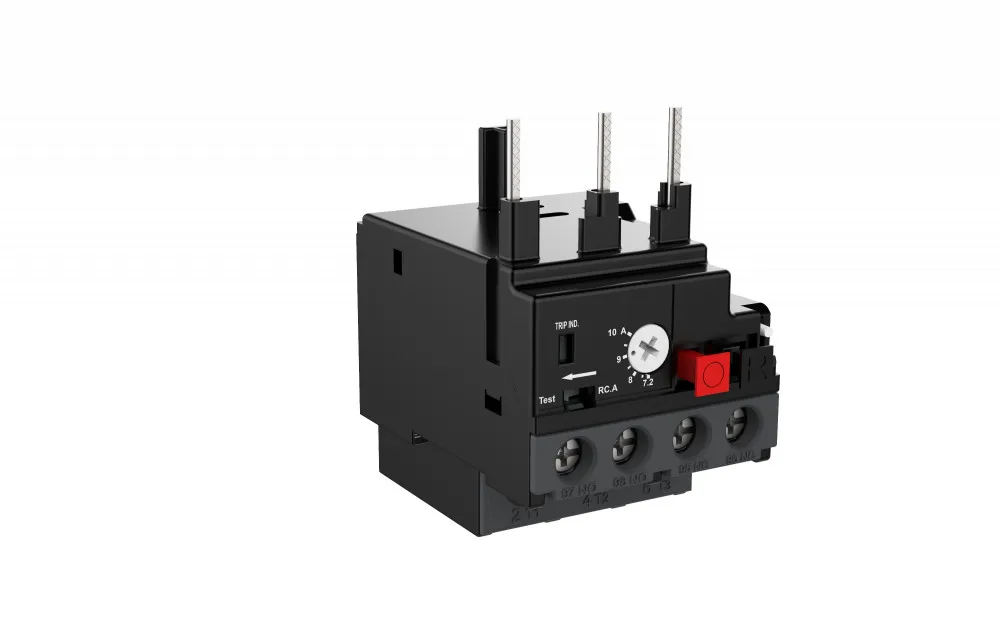

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F40 15-20A КЛАСС 10А
ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F40 15-20A КЛАСС 10А
Референс:
MRD21
Тепловое реле серии SystemePact MRD на номинальный ток 40 А, диапазон регулирования 15 – 20 А, класс 10А. Монтаж непосредственно под контактором, подключение с помощью винтовых зажимов. Реле серии SystemePact MRD предназначены для защиты цепей и электродвигателей от перегрузок, обрыва фазы, превышения длительности пуска и заклинивания ротора. Реле MRD применяются совместно с контакторами серии MC1D (ранее Schneider Electric LR3D216, LRD1521, LRD166, LRD21, LRD216, LRD318, LRD318L, LRD1521, LRD166, LRD21, LRD213, LRD216, LRD318, LRD318L).
11 160
Спецификация
Референсы на замену:
| Референс | Количество | Референс на замену | Количество на замену | Дата замены |
|---|---|---|---|---|
| LRD318 | 1 | MRD21 | 1 | 15.09.2023 |
| LRD1521 | 1 | MRD21 | 1 | 15.09.2023 |
| LRD166 | 1 | MRD21 | 1 | 15.09.2023 |
| LRD21 | 1 | MRD21 | 1 | 15.09.2023 |
| LRD318L | 1 | MRD21 | 1 | 15.09.2023 |
| LRD213 | 1 | MRD21 | 1 | 15.09.2023 |
| LRD216 | 1 | MRD21 | 1 | 15.09.2023 |
| LR3D216 | 1 | MRD21 | 1 | 15.09.2023 |
Технические характеристики
EC000106
Реле тепловой защиты
Регулируемый диапазон тока
12-18
Макс. допустимое раб. напряжение Ue
690
Количество вспомогат. нормально разомкнутых (НО) контактов
1
Способ монтажа
Непосредств. крепление
Гарантия на оборудование
Информация о ремонтопригодности
Подлежит замене
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409072301 | 7.2 | 4.9 | 6.7 | см. | 0.14 | кг. |
CAR | 3 | — | 80 | шт. | 14680409072308 | 30.8 | 26.5 | 28.5 | см. | 12.25 | кг. |
