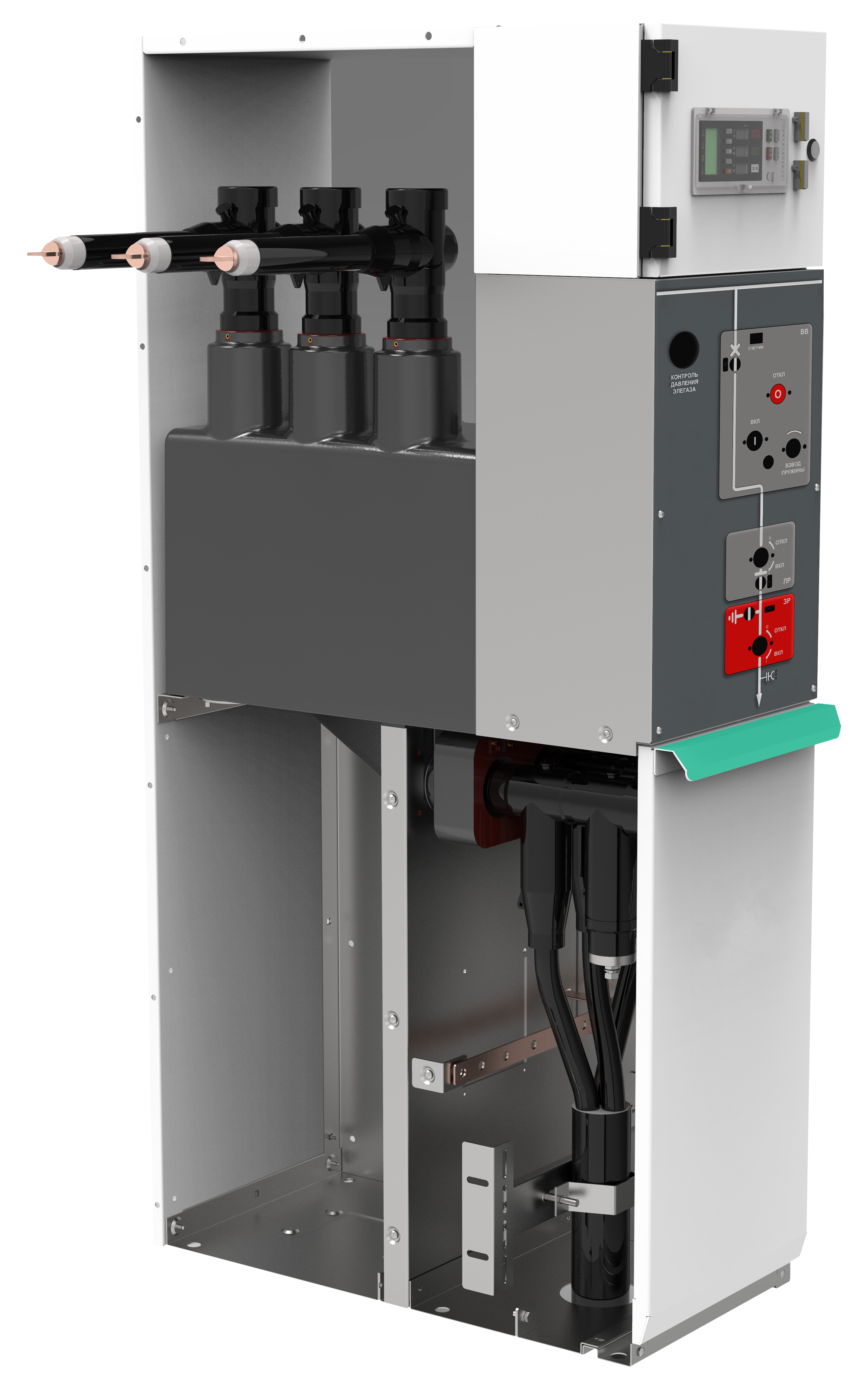

Комплектное распределительное устройство (КРУ) серии SystemeRS

C газовой изоляцией — КРУЭ RSF, твердой изоляцией — КРУ RSS и КРУ RSA с изоляцией из чистого воздуха на номинальное напряжение 6-10-20 кВ, номинальный ток до 1000А, ток термической стойкости до 25 кА

Описание


Комплектное распределительное устройство серии SystemeRS в трех исполнениях: с газовой изоляцией — КРУЭ RSF, твердой изоляцией — КРУ RSS и КРУ RSA с изоляцией из чистого воздуха на номинальное напряжение 6-10-20 кВ, номинальный ток до 1000А, ток термической стойкости до 25 кА с вакуумным силовым выключателем с пружинно-моторным приводом.

Технические характеристики SystemeRS:

  • Номинальное напряжение: 6-10-20 кВ;
  • Номинальный ток: 630-1000 А;
  • Ток термической стойкости: до 25 кА;
  • Номинальный ток электродинамической стойкости: до 63 кА;
  • Ширина ячейки с силовым выключателем и элегазовой изоляцией: 360 мм;
  • Вакуумный выключатель с пружинно-моторным приводом;
  • Категория потери непрерывности эксплуатации: LSC 2;
  • Кабельное подключение или подключение литым токопроводом;
  • Одностороннее обслуживание;
  • Класс стойкости к внутренней дуге: IAC AFLR 20 кА 1сек.

Преимущества


  • Безопасность и удобство эксплуатации
    • Класс стойкости к внутренней дуге: AFLR до 20 кА 1 сек;
    • Механические и электрические блокировки, предотвращающие неправильную эксплуатацию;
    • Отсутствие открытых токоведущих частей, все доступные части заземлены;
    • Отсутствие технического обслуживания главных цепей, снижен риск для эксплуатационного и ремонтного персонала;
    • Испытание кабельных соединений с фасада распределительного устройства без их отключения;
    • Дистанционное управление благодаря моторизации распределительного устройства и цифрового управления;
    • Мониторинг температуры при помощи беспроводных датчиков температуры, обеспечивающими круглосуточное предоставление информации о состоянии оборудования в режиме онлайн.
  • Надежность эксплуатации
    • Все токоведущие части изолированы:
    — техническое обслуживание не требуется;
    — снижение последствий дугового замыкания;
    — подходит для жестких условий окружающей среды.
    • Постоянный контроль изоляции.
  • Простота установки
    • Поставляется на объект готовым к подключению;
    • Отсутствуют газовые работы при нормальных условиях эксплуатации распределительного устройства (монтаж, ввод в эксплуатацию, эксплуатация, расширение, замена);
    • Монтаж КРУЭ осуществляется под надзором сертифицированных специалистов.
  • Широкий диапазон применений
    • Пригодность для неблагоприятных условий эксплуатации подтверждена испытаниями;
    • Доступны модификации для работы на большой высоте над уровнем моря, под землей или при низких температурах;
    • Компактная конструкция с подводом кабелей сверху для установки в зданиях;
    • Адаптация у сертифицированных российских партнеров компании для максимального соответствия требованиям заказчика.

Применение


  • Электрические сети
  • Инфраструктура
  • Промышленость
  • Центры обработки данных
