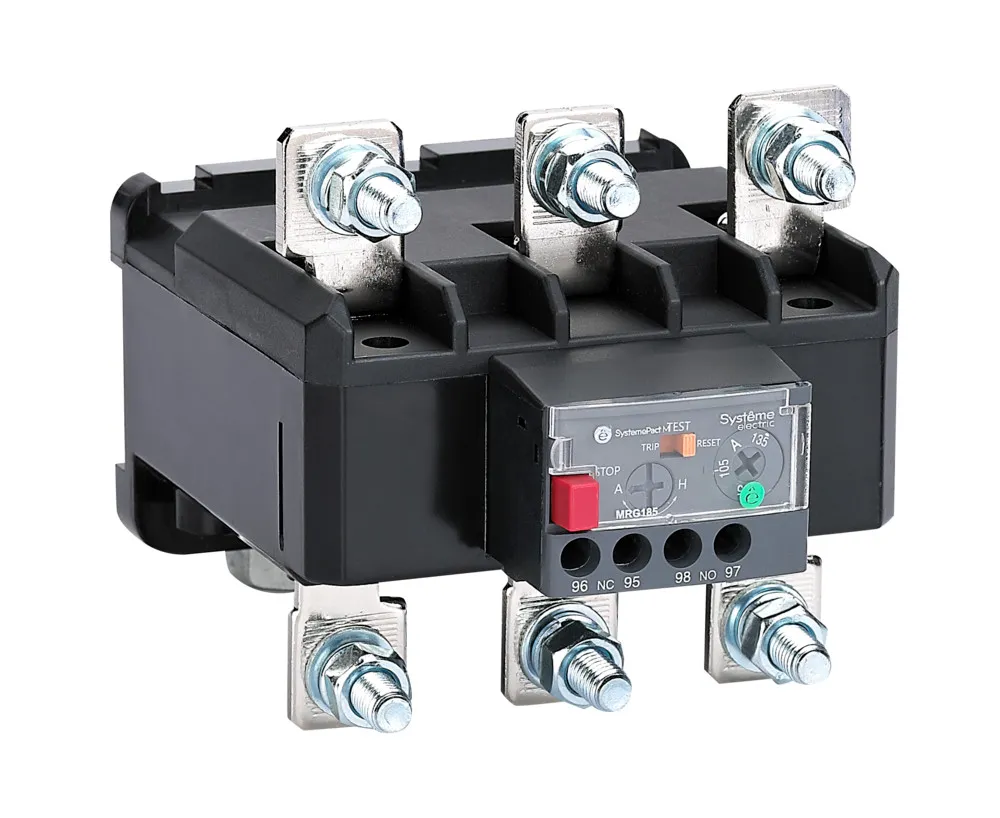

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRG F185 75-95A КЛАСС 10
ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRG F185 75-95A КЛАСС 10
Референс:
MRG18595
Тепловое реле серии SystemePact MRG на номинальный ток 185 А, диапазон регулирования 75 – 95 А, класс 10. Монтаж непосредственно под контактором, подключение с помощью винтовых зажимов. Реле серии SystemePact MRG предназначены для защиты цепей и электродвигателей от перегрузок, обрыва фазы, превышения длительности пуска и заклинивания ротора. Реле MRG применяются совместно с контакторами серии MC1G.
Спецификация
Референсы на замену:
| Референс | Количество | Референс на замену | Количество на замену | Дата замены |
|---|---|---|---|---|
| LR9F5367 | 1 | MRG18595 | 1 | 15.09.2023 |
| LR9F67 | 1 | MRG18595 | 1 | 15.09.2023 |
| LR9F5567 | 1 | MRG18595 | 1 | 15.09.2023 |
Технические характеристики
EC000106
Реле тепловой защиты
Регулируемый диапазон тока
62-99
Макс. допустимое раб. напряжение Ue
690
Способ монтажа
Непосредств. крепление
Количество вспомогат. нормально разомкнутых (НО) контактов
1
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит замене
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409077283 | 13.8 | 10.9 | 11 | см. | 1 | кг. |
CAR | 3 | — | 12 | шт. | 14680409077280 | 35.6 | 23.8 | 34.2 | см. | 12.5 | кг. |
Документы
Каталог
Каталог SystemePact M
Дата документа:
15/04/2024
Формат
PDF
Размер
14.23 MB
Каталог SystemePact M
Техническая документация
Руководство по эксплуатации SystemePact M_MRG
Дата документа:
20/01/2025
Формат
PDF
Размер
8.78 MB
Руководство по эксплуатации SystemePact M_MRG
С-ТР ТС-НВО
ЕАЭС RU С-CN.НВ26.В.02531_22
Формат
PDF
Размер
1.89 MB
Срок действия:
20/12/2022 - 19/12/2027
ЕАЭС RU С-CN.НВ26.В.02531_22
