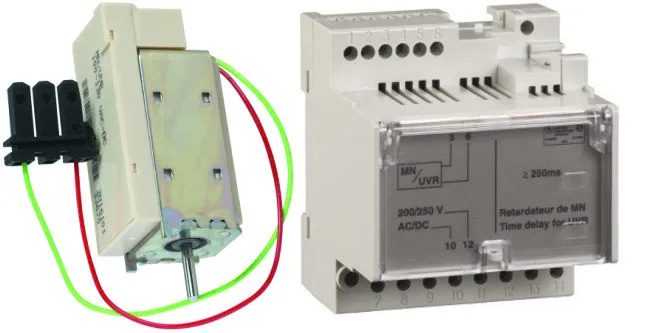

РАСЦЕПИТЕЛЬ MN + ЗАМЕДЛИТЕЛЬ: ПО 400V AC
РАСЦЕПИТЕЛЬ MN + ЗАМЕДЛИТЕЛЬ: ПО 400V AC
Референс:
SPA-MNR4A
Расцепитель минимального напряжения MN вызывает мгновенное отключение выключателя SystemePact ACB, когда его напряжение питания падает до значения, составляющего от 35% до 70% номинального напряжения. Если расцепитель не запитан, включение (ручное или электрическое) выключателя невозможно. Повторное включение выключателя возможно, когда напряжение питания расцепителя достигнет 85% номинального значения
Спецификация
Технические характеристики
EC001022
Расцепитель минимального напряжения
Подходит для реле перегрузки
Нет
Номин. напряжение питания цепи управления Us AC 60 Гц
400-400
Количество нормально замкнутых (НЗ) контактов
0
Количество нормально разомкнутых (НО) контактов
0
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит замене
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409058626 | 13 | 12 | 10.1 | см. | 1.35 | кг. |
BB1 | 2 | — | 2 | шт. | 4680409073131 | 17.3 | 14.8 | 12.3 | см. | 2.7 | кг. |
CAR | 3 | — | 16 | шт. | 14680409058623 | 36 | 30.8 | 26.2 | см. | 5.5 | кг. |
Документы
Каталог
Каталог серии SystemePact ACB
Дата документа:
04/09/2024
Формат
PDF
Размер
11.6 MB
Каталог серии SystemePact ACB
Техническая документация
Таблицы селективности SystemePact ACB
Дата документа:
11/12/2023
Формат
PDF
Размер
59.85 kB
Таблицы селективности SystemePact ACB
Техническая документация
Руководство по эксплуатации SystemePact АСВ1
Дата документа:
12/01/2024
Формат
PDF
Размер
4.15 MB
Руководство по эксплуатации SystemePact АСВ1
COTO (Российский морской регистр судоходства)
24.44.01.02174.120
Формат
PDF
Размер
1.38 MB
Срок действия:
11/03/2024 - 11/03/2029
24.44.01.02174.120
