Что такое кабель-канал и как правильно его установить

Артем Анохин

специалист по продвижению продуктового предложения

В этой статье:

• Где лучше всего устанавливать кабель-каналы?
• Типы кабель-каналов
• Материалы изготовления
• Преимущества применения
• Как выбрать кабель-канал
• Процесс установки

Кабель-канал — специальный металлический или пластиковый короб, используемый для открытой прокладки проводов. Он защищает кабель от повреждения, а также повышает эстетичность электрической системы.

В этом материале мы разберемся, какие бывают кабель-каналы и как правильно их устанавливать.

Где лучше всего устанавливать кабель-каналы?

Изделия актуальны в тех помещениях, в которых невозможно проложить скрытую проводку. Чаще всего они используются в загородных домах из бруса, где укладка кабеля в штробы практически невозможна. Другой вариант — гаражи и другие хозяйственные помещения, в которых дизайн пространства не стоит на первом месте.

Типы кабель-каналов

Типы изделий по конструкции и габаритам:

1. Мини. Такие кабель-каналы используются для прокладки слаботочных линий связи, ведущих к телевизору, стационарному телефону или компьютеру.
2. Напольные. Изделия арочной формы, не препятствующие движению.
3. Парапетные (магистральные). Широкие кабель-каналы, которые подходят для прокладки сразу нескольких линий.
4. Перфорированные. Имеют множество отверстий, обеспечивающих непрерывную циркуляцию воздуха. Подходят для силовых линий, склонных к перегреву.
5. Плинтусные. Часто используются в домах и квартирах для полной маскировки проводов.
6. Угловые. Размещаются на стыке потолка/пола и стены.
7. Прозрачные. Применяются для прокладки светодиодной ленты.

Материалы изготовления

Варианты пластика, используемого для производства кабель-каналов:

1. ABS-пластик. Нетоксичный прочный материал. Используется исключительно в помещении, так как теряет свои качества под воздействием ультрафиолета.
2. ПВХ (поливинилхлорид). Наиболее распространенный материал. Трудновоспламеняемый, стоек к разрушению под воздействием спирта и бензина.
3. ПНД (полиэтилен низкого давления). Прочен и устойчив к воздействию химических веществ.

Металлические короба обычно используются в производственных помещениях. Они изготавливаются из оцинкованной или нержавеющей стали и могут быть закрытыми, перфорированными, лестничными или проволочными.

Преимущества применения

Применение кабель-каналов обладает множеством достоинств:

• защита кабеля от механических повреждений, влаги и солнечных лучей;
• сочетание с интерьером помещения;
• возможность прокладки нескольких параллельных линий;
• повышение безопасности за счет ограничения доступа к проводке детям и домашним животным;
• простота монтажа и удобство обслуживания;
• аккуратное размещение проводов;
• стойкость к воспламенению.

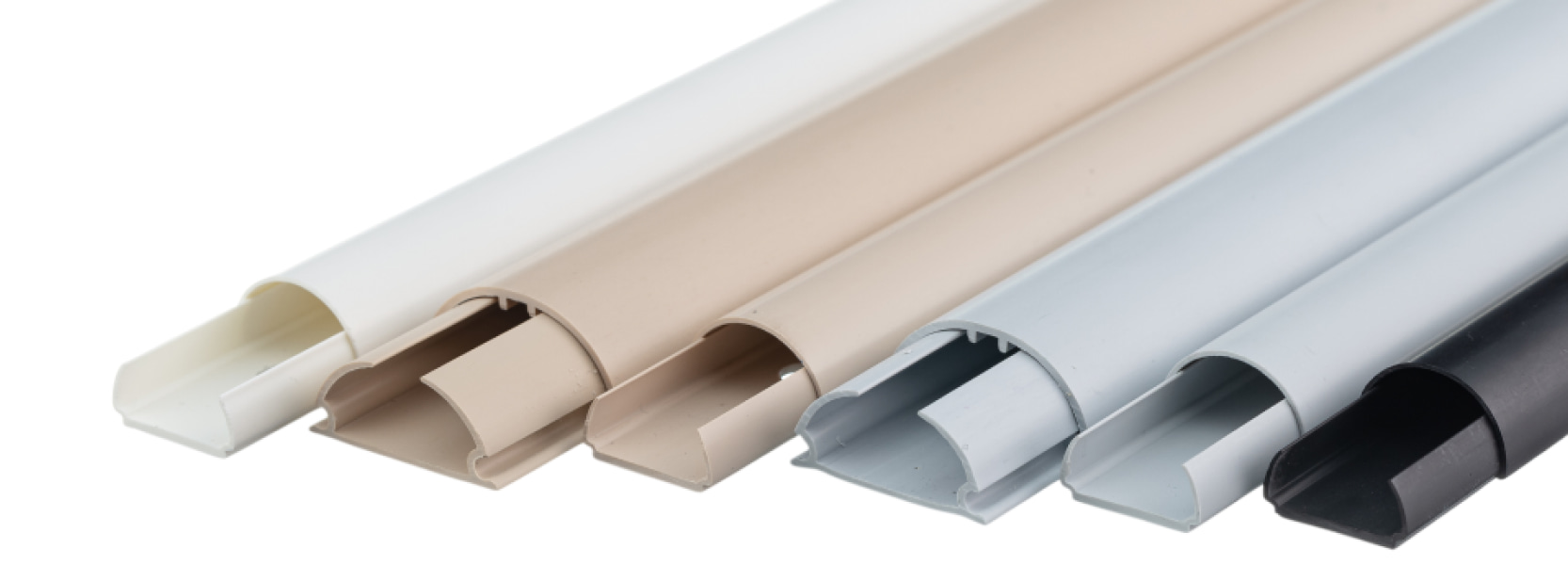

Современные кабель-каналы можно использовать в любом интерьере. Продукция линейки MultiSet от Systeme Electric представлена в белом, кремовом, сером и антрацитовом цветах и двух типоразмерах 20×12 и 30×13 мм. Это решение позволит сохранить элегантный дизайн помещения в случае невозможности прокладки скрытой электропроводки. Изделия 30×13 мм выдерживают до 100 кг нагрузки и могут применяться в качестве напольных кабельных каналов. Линейка MultiSet подходит для эксплуатации при температуре от –25°C до +60°C и не поддерживает горение. Для удобства монтажа короба оснащены отверстиями для крепежа, расположенными на расстоянии 23 см друг от друга.

Как выбрать кабель-канал

В первую очередь изделие выбирают по его габаритам. Слишком маленький кабель-канал способен повредить изоляцию, а также в связи с отсутствием свободного пространства может вызывать перегрев провода. Крупные модели не нанесут вреда, но будут выглядеть слишком громоздко в интерьере. Как же рассчитать размер короба?

В соответствии с п. 2.1.61 Правил Устройства Электроустановок (ПУЭ)¹ провода в кабель-каналах можно прокладывать многослойно с заполнением не более 35% для глухих коробов и 40% для коробов с крышками. Следовательно, площадь сечения всех проложенных проводов вместе с изоляцией должна составлять не более 40% от поперечного сечения кабель-канала. Если к уже имеющимся линиям могут быть проложены новые, то при покупке короба стоит заранее предусмотреть дополнительный запас и нужное число секций.

Длина приобретаемых кабель-каналов должна быть чуть больше длины проводов. Это перекроет дополнительный расход изделий в местах поворотов линии, а также обеспечит запас на случай поломки короба в ходе монтажа.

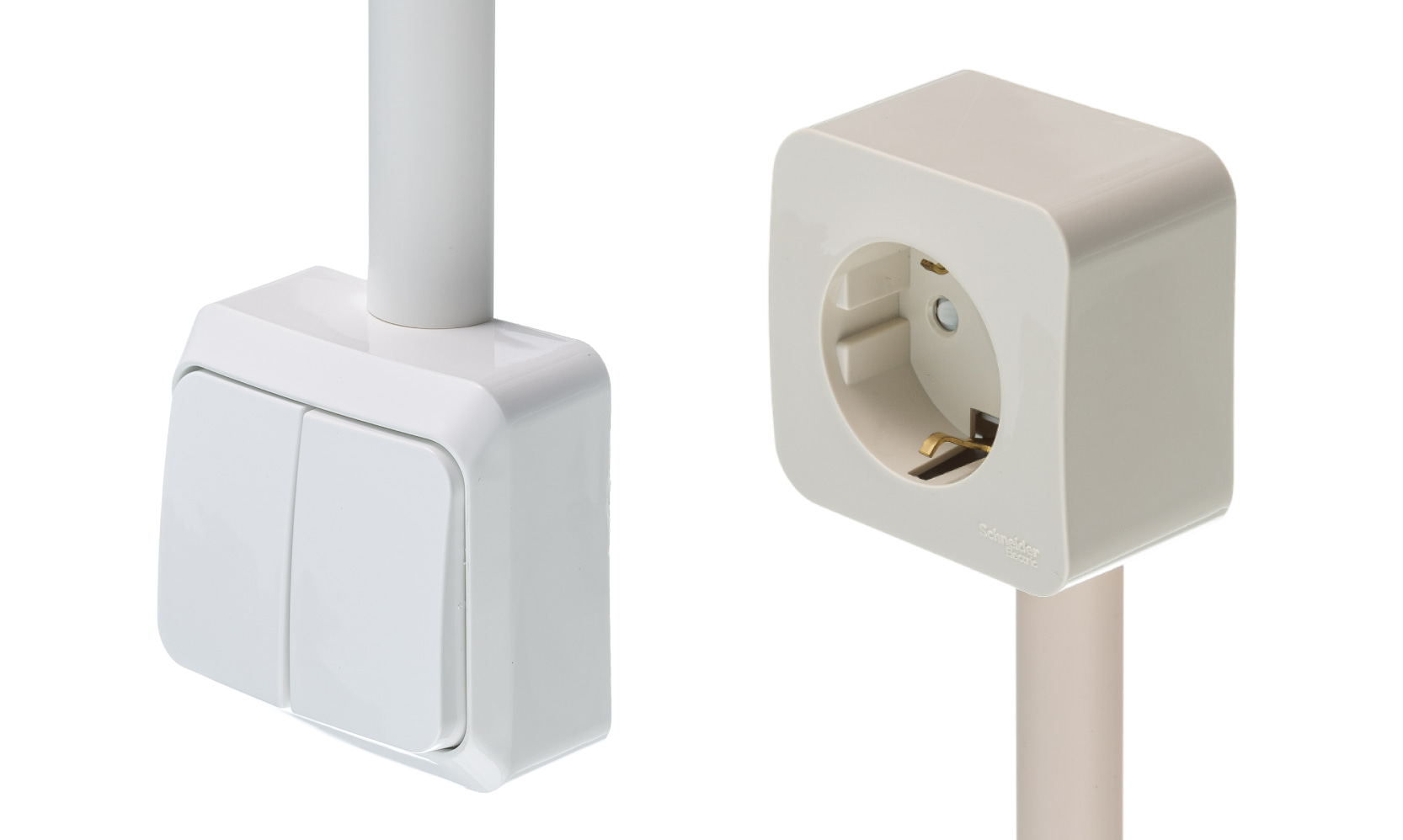

Еще один аспект — цвет изделий. Их дизайн должен сочетаться с электроустановочными устройствами. Например, кабель-каналы линейки MultiSet по цветовой гамме подходят к выключателям и розеткам из серий Этюд и Blanca.

Процесс установки

Установка коробов для прокладки проводки не представляет сложности. Для этого достаточно иметь шуруповерт, перфоратор и дюбель-гвозди, с помощью которых изделие будет крепиться к стенам.

В первую очередь следует подобрать место для размещения кабель-каналов. Они, как и проводка, должны располагаться строго параллельно или перпендикулярно полу. Угол поворота линии должен составлять 90°. Важно не забывать про розетки и выключатели, линия к которым обычно прокладывается вертикально от пола или потолка.

Этапы монтажа:

1. Разрезание короба с помощью ножа для получения отрезков нужной длины.
2. Снятие крышки для доступа к внутренней поверхности изделия.
3. Просверливание отверстий в стене для дюбелей. Если кабель-канал устанавливается на гипсокартон, то этот пункт нужно пропустить — в этом случае для установки можно использовать обычные саморезы.
4. Изготовление отверстий в дне канала в соответствии с метками на стене.
5. Фиксация короба на стене с помощью крепежей.
6. Укладка проводки. Если в одном коробе прокладывается несколько линий, то их нужно разместить строго параллельно, без перекручивания.
7. Установка крышки короба.

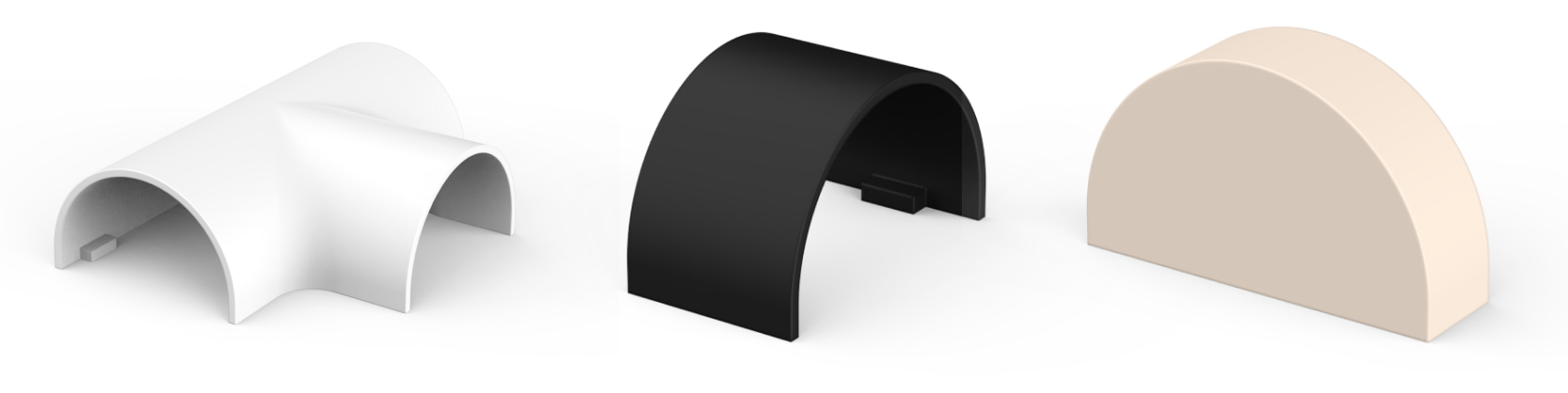

При отсутствии соединительных элементов для создания поворотов линий на кабельном канале требуется сделать угол. Мы рекомендуем использовать специальные соединительные элементы — тройники, соединители и заглушки. Они облегчают сборку линии, а также повышают ее эстетичность.
