Схема подключения выключателя света

В этой статье:

• Принцип работы выключателя
• Как правильно выбрать выключатель
• Готовимся к установке: подбираем материалы
• Устанавливаем выключатель: пошаговая инструкция
• Типичные ошибки и как их избежать
• Заключение

Несмотря на кажущуюся простоту, выключатель света требует правильной установки. В этой статье мы подготовили для вас практические рекомендации со схемами подключения, правилами безопасности и технологией монтажа.

Принцип работы выключателя

Выключатель света регулирует работу приборов освещения. Он может иметь одну, две или три клавиши в зависимости от типа конструкции. Одноклавишные приборы подходят для управления простыми светильниками или их группой. Двух- и трехклавишные модели оптимальны для создания сложных схем освещения с несколькими световыми сценариями. Одним таким прибором можно включать и отключать отдельные лампы в люстре или акцентные светильники.

Внутри корпуса устройства находятся подвижные и неподвижные контакты. При нажатии на клавишу прибор замыкает и размыкает электрическую цепь, включая или выключая освещение.

Как правильно выбрать выключатель

Перейдем к основным техническим характеристикам:

1. Способ управления. Самая простая и распространенная модель — это механический выключатель, который присутствует в каждой квартире. Для подключения к Умному Дому используются дистанционные устройства, поддерживающие интеграцию с соответствующими протоколами. Если вы планируете модернизировать дом в будущем, то заранее подумайте об установке интеллектуальных приборов.
2. Дополнительные опции. Некоторые выключатели оснащены встроенным таймером, диммером или подсветкой. Последняя особенно полезна в коридорах и спальнях, так как позволяет легко найти клавишу в темноте.
3. Мощность. Стандартные выключатели рассчитаны на токи до 10 А и напряжение 220 В. Для устройств, регулирующих большое количество осветительных приборов, номинал увеличивается до 16 А. Некоторые выключатели и переключатели обозначаются АХ или просто Х. Это говорит о том, что они рассчитаны на работу с различными нагрузками, в том числе люминесцентных и светодиодных ламп. Все выключатели производства Systeme Electric имеют такую маркировку.
4. Способ установки. Прибор может быть встроенным или накладным. Первый вариант используется для скрытой проводки и устанавливается в монтажные коробки, размещаемые в углублении в стене. Накладные выключатели предназначены для открытой проводки.
5. Степень защиты. Стандартные устройства имеют степень защиты IP20. Они рассчитаны на эксплуатацию в сухих незапыленных помещениях. Для санузлов и других влажных комнат рекомендуется выбирать выключатель с более высокой степенью защиты — не менее IP44.

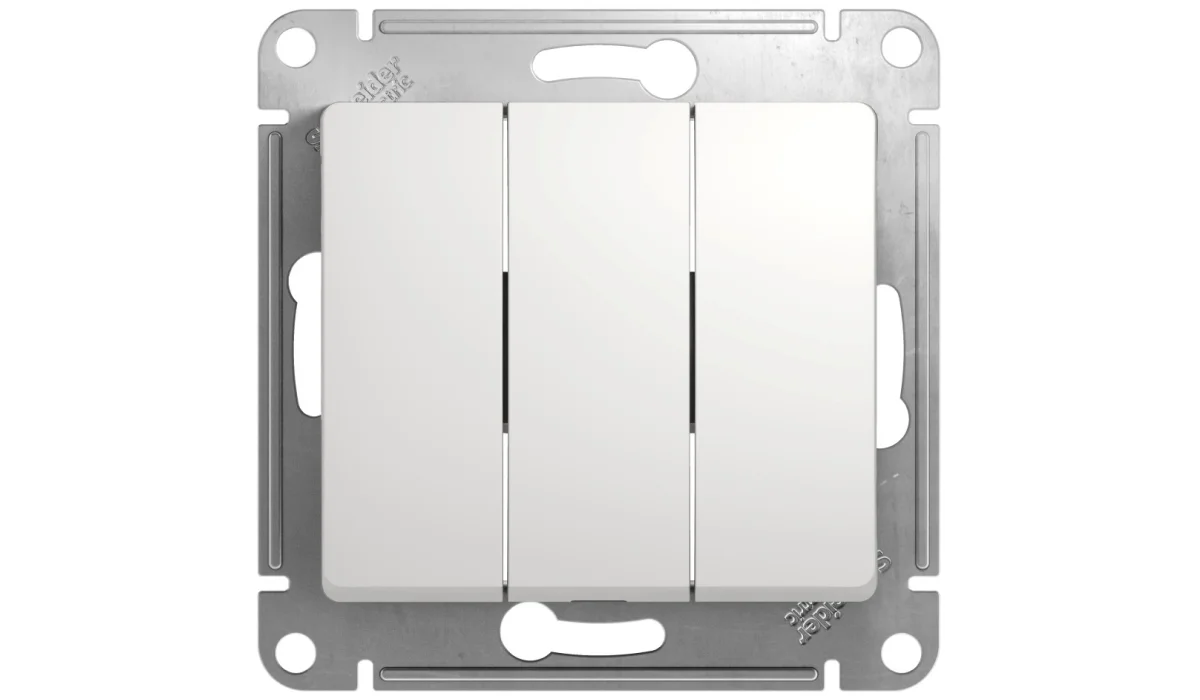

Существует и специализированные приборы. Например, 3-клавишная модель Glossa 10АХ, а одноклавишный выключатель AtlasDesign Profi54 IP54 имеет высокую защиту от пыли и влаги и подходит для установки под навесом на улице.

Готовимся к установке: подбираем материалы

Нюансы, которые обязательно нужно учесть перед тем, как подключить устройство.

Учитываем тип проводки

Как уже говорилось ранее, для скрытой проводки актуальны встроенные выключатели. Провода к ним подводятся по штробам из ближайшей распределительной коробки. Штробы должны быть строго перпендикулярны или параллельны полу, а поворот линии выполняется под углом 90°.

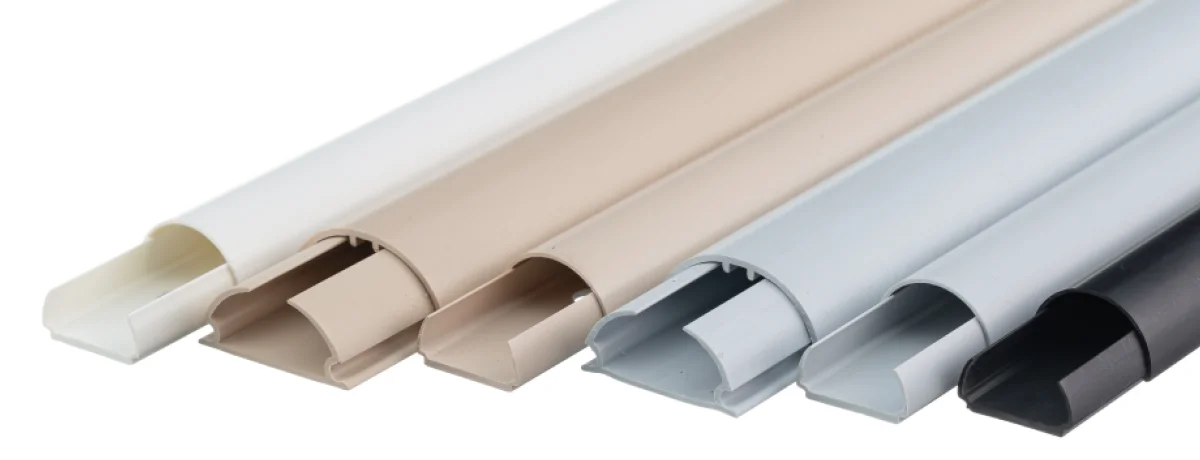

Если проводка открытая, то предусмотрите кабель-канал или гофры для кабеля. В жилых помещениях лучше всего использовать кабель-каналы: они выглядят намного симпатичнее и не портят интерьер. Здесь подойдет дизайнерская серия арочных кабель каналов MultiSet — благодаря скругленным углам они подходят для установки в гостиных, спальнях и других комнатах.

Более подробно о типах кабель-каналов — здесь.

В гаражах и других технических помещениях кабель можно прокладывать в гофрах. Заранее предусмотрите крепеж, с помощью которого их нужно будет прикрепить к стене. Для этого подойдут специальные хомуты или стяжки. Гофры фиксируют с интервалом 30–50 см, в противном случае линия может провисать.

Выбираем кабель

Для подключения выключателя в квартире подойдет кабель ВВГ или NYM. Это универсальные типы проводов, которые идеальны для укладки в жилых помещениях. Для частного дома нужно использовать кабель, не распространяющий горение. Здесь подойдет ВВГнг или ВВГнг-LS. Об их свойствах свидетельствует обозначение «нг» (негорючий).

Сечение кабеля освещения должно составлять 1,5 мм². Для розеток обычно выбирают 2,5 мм². Использовать такой же кабель для освещения нецелесообразно. Во-первых, лампы потребляют малое количество электроэнергии и не требуют большого сечения. Во-вторых, провод 2,5 мм² дороже, чем 1,5 мм².

Выбираем место установки

Выключатели света обычно устанавливаются на высоте около 90–100 см от пола. Так будет удобно и для взрослого, и для ребенка. Высота должна быть одинакова для всех устройств в помещении. Еще один совет: размещайте прибор со стороны дверной ручки. Так выключать свет удобнее, и не нужно будет шарить рукой по стене в темноте в поисках клавиши.

Изучаем маркировку проводов

К выключателю необходимо подсоединить фазный провод. Обычно он черного или коричневого цвета. Ноль бывает синим, голубым или белым, а заземление — желто-зеленым.

Устанавливаем выключатель: пошаговая инструкция

Разбираемся, как правильно провести подключение устройства по схеме.

Инструменты и материалы

Для работ понадобится:

• индикаторная отвертка;
• изолента или термоусадочные трубки;
• кабель;
• болгарка с алмазным диском;
• перфоратор с коронкой;
• плоская и крестовая отвертка;
• стриппер;
• плоскогубцы;
• подрозетник;
• распределительная коробка.

Подготавливаем место размещения

В первую очередь необходимо обесточить сеть. Для этого нужно выключить автоматический выключатель в распределительном щитке, который отвечает за эту цепь освещения. Проверить отсутствие электричества можно с помощью индикаторной отвертки. Если у вас нет отвертки или вы не уверены в том, что вы выключили нужный автомат, лучше всего обесточить весь дом.

Подготовка:

1. Подготовьте место установки. Если выключатель будет встроенным, то с помощью перфоратора вырежьте отверстие для монтажной коробки.
2. Сделайте штробы для проводов. Они должны идти от распределительной коробки до отверстия в стене.
3. Если выключатель будет накладным, то заранее разметьте место его установки. Отрежьте гофры или кабель-каналы нужной длины.

Установка пройдет проще, если старый выключатель нужно заменить на новый. Изучите способ подключения предыдущего устройства и сделайте все по аналогии. Чтобы не ошибиться, сфотографируйте все соединения, и только затем убирайте старый прибор.

Выбираем схему подключения

Проще всего подключить одноклавишный выключатель. Сначала в распределительную коробку вводят нулевой и фазный провод. Вводной ноль соединяется с нулем светильника. Вводная фаза идет к выключателю, потом возвращается в распределительную коробку и соединяется с фазой светильника.

Схема подключения с двумя клавишами сложнее. Здесь каждая клавиша будет отвечать за разрыв отдельной цепи. Как и в предыдущем случае, входной ноль сразу соединяется с нулем светильников. Фаза подходит к выключателю и фиксируется в специальном входном отверстии. От устройства будут отходить уже два фазных провода, каждый из которых будет идти на свой светильник.

Сложнее всего установить трехклавишный выключатель. Здесь схема похожа на подключение двухклавишного устройства. Ноль соединяется с нулями светильников, а три фазы отходят от выключателя и идут к трем лампочкам.

Иногда выключатель нужно дополнить переключателем света. Как и зачем — в этой статье.

Устанавливаем выключатель

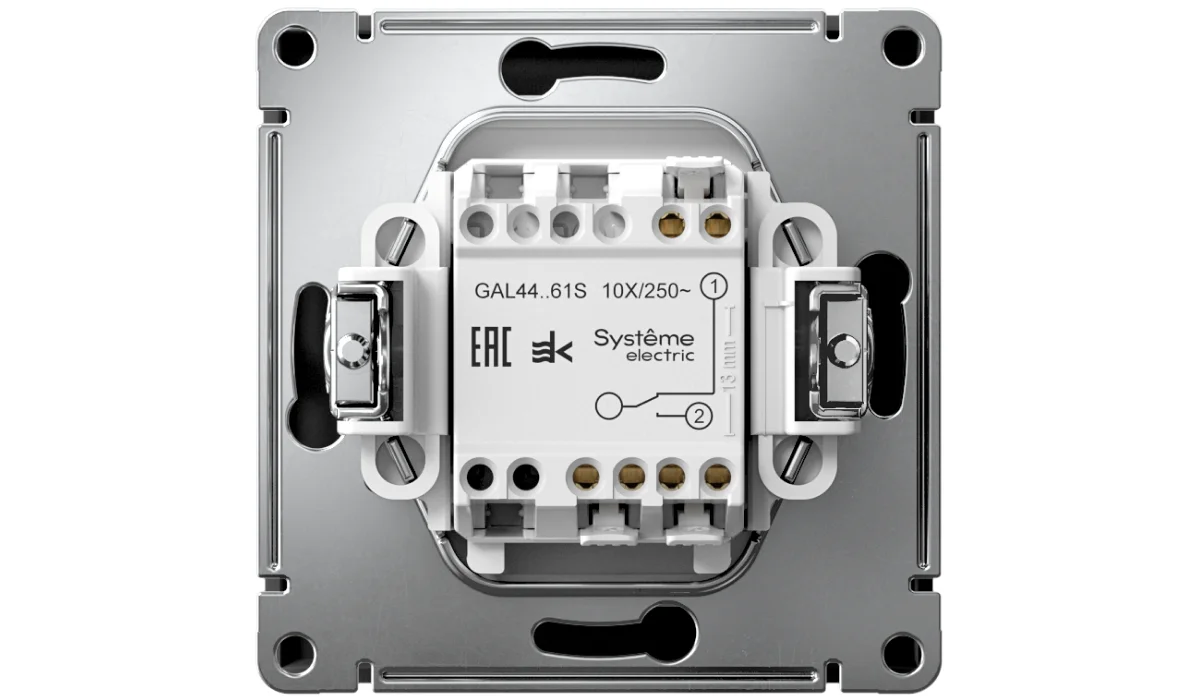

Для удобства монтажа, на корпусе всех выключателей и переключателей расположена схема подключения кабеля к устройству.

Порядок подключения самого устройства:

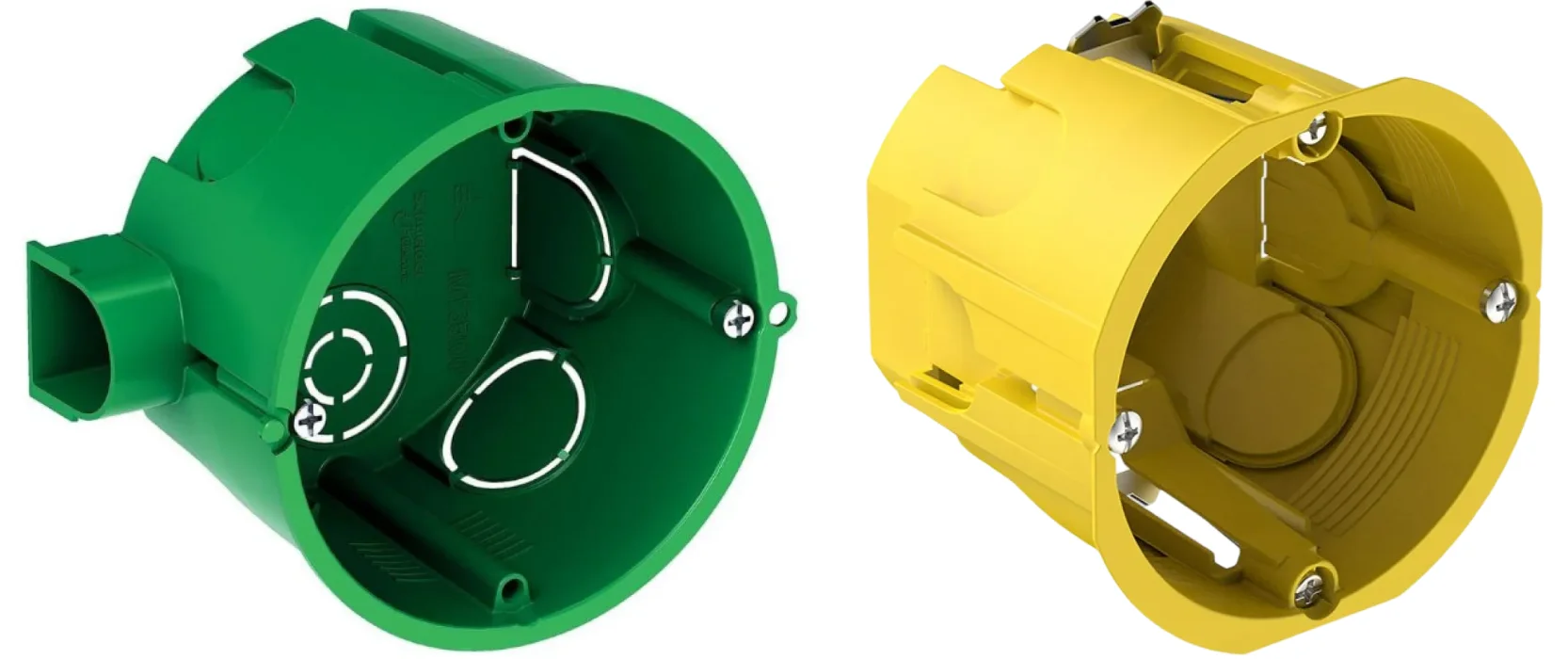

1. В заранее подготовленное в стене отверстие установите монтажную коробку. Если вы работаете с бетонными или кирпичными стенами, то закрепите ее строительным раствором или с помощью распорных лапок в полых стенах.





2. Снимите крышку с выключателя. К механизму выключателя нужно будет подключать кабель.
3. Зачистите провода на длину согласно маркировке указанной на корпусе выключателя. Для устройств Systeme Electric это 12 мм. Используйте стриппер или строительный нож.
4. Подсоедините фазный провод к клемме корпуса устройства и затяните ее винтом. Если вы используете механизмы с быстрозажимными клеммами, то достаточно просто вставить провод в нужный паз до характерного щелчка.
5. В соответствии со схемой подсоедините к устройству один, два или три фазных провода, которые будут подключаться к лампочкам.
6. Поместите механизм в монтажную коробк и зафиксируйте его с помощью винтов или распорных лапок.
7. Установите декоративную рамку и накладку.

Соединяем провода в распределительной коробке

Провода, ведущие от выключателя, должны иметь запас по длине. Он составляет не менее 10 см: излишки кабеля легко спрятать в монтажной коробке, свернув его кольцами.

Соедините провода: фазу с фазой и ноль с нулем. Легче всего это сделать с помощью специальных быстрозажимных или винтовых клемм.

Типичные ошибки и как их избежать

Неправильное соединение проводов распределительной коробки. Если перепутать фазные провода, то цепь просто не будет работать. Внимательно проверяйте схему и не пренебрегайте маркировкой проводов. Вам помогут специальные отметки или разноцветные фломастеры: ими можно пометить провода, которые идут на светильник, выключатель и отходят от автомата.

Слишком высокая установка. Учитывайте, что дети не смогут дотянуться до выключателей своей комнаты, размещенных на высоте 1,7 м.

Соседство с водой. Выключатели света не рассчитаны на попадание влаги, поэтому их нужно подключать не ближе 60 см к раковинам и ваннам.

Использование неправильного кабеля. Если мощность нагрузки не соответствует сечению кабеля, то медные жилы будут перегреваться. Прокладывать кабель менее 1,5 мм² запрещено.

Заключение

Установка выключателей света не представляет сложности, но требует строгого соблюдений правил электробезопасности. Немаловажным аспектом является и выбор прибора. Отдавайте предпочтение известным брендам, которые готовы поручиться за качество изделий.
