OF контакт сигнализации положения для АВ Systeme9
S9A60001

OF контакт сигнализации положения для АВ Systeme9

Референс: S9A60001

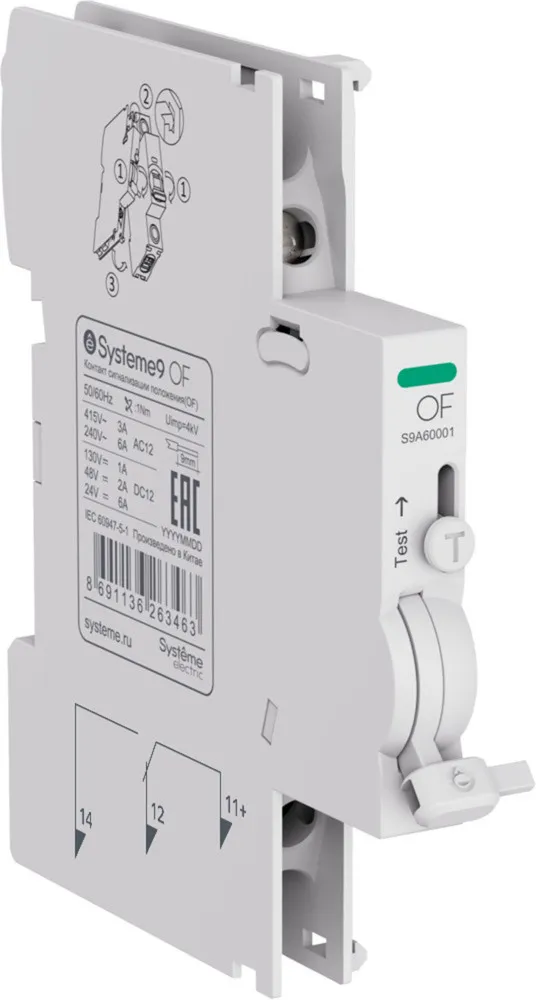

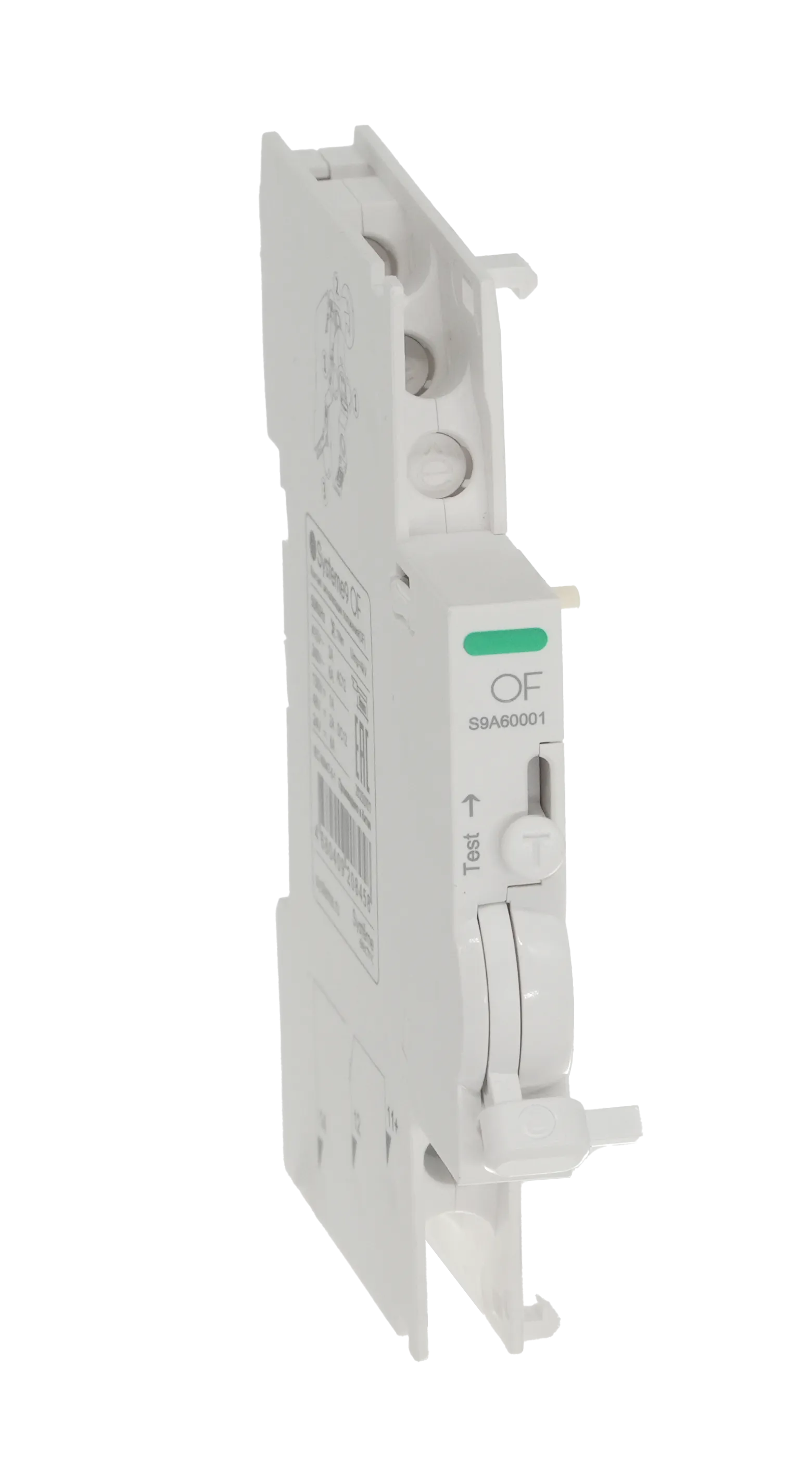

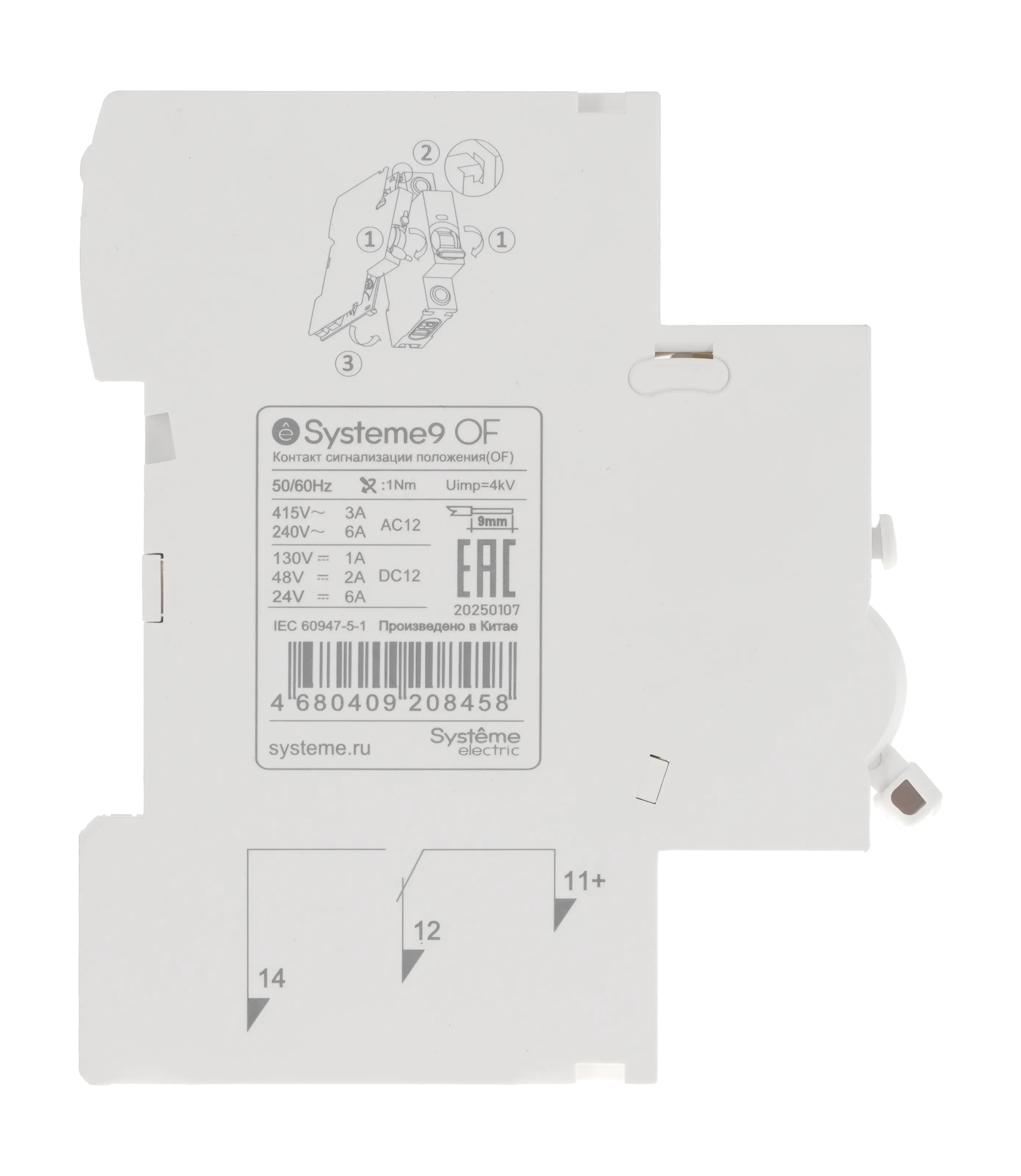

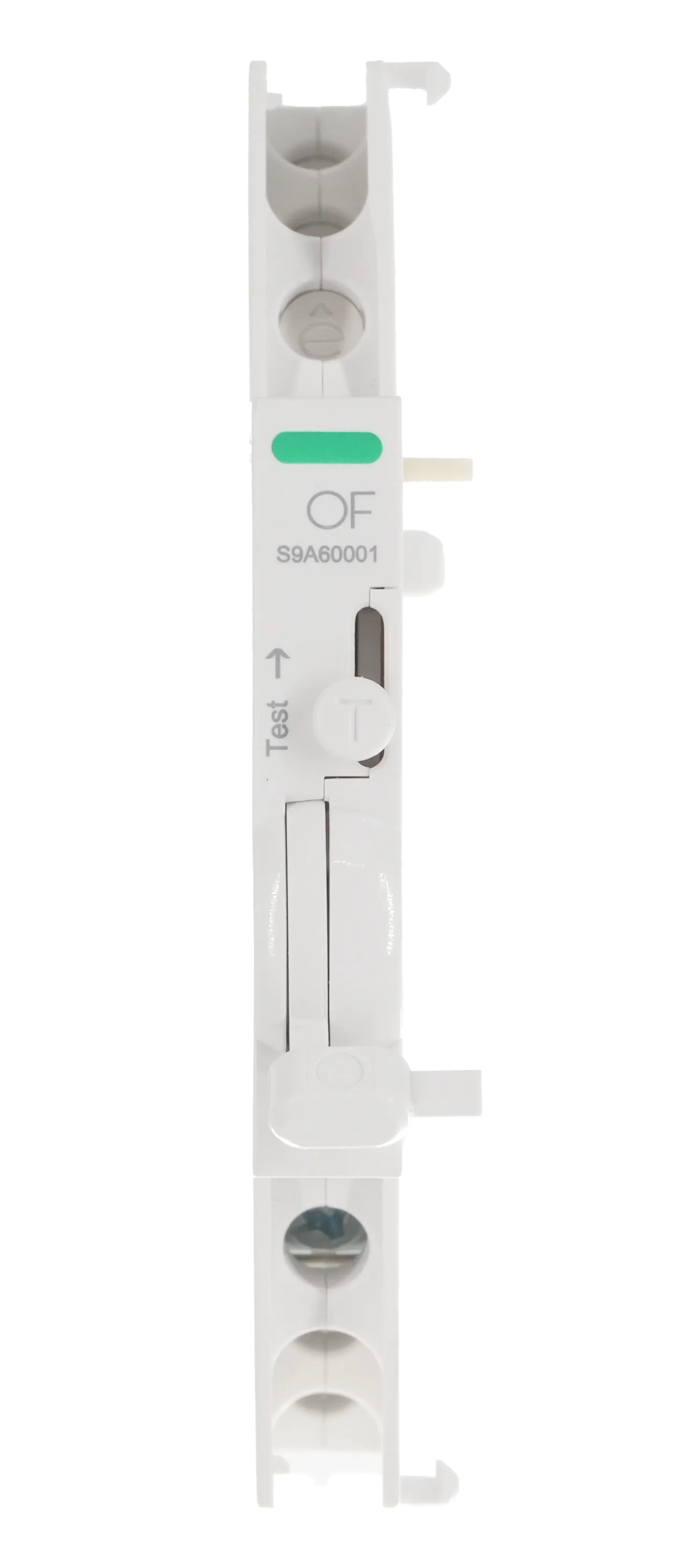

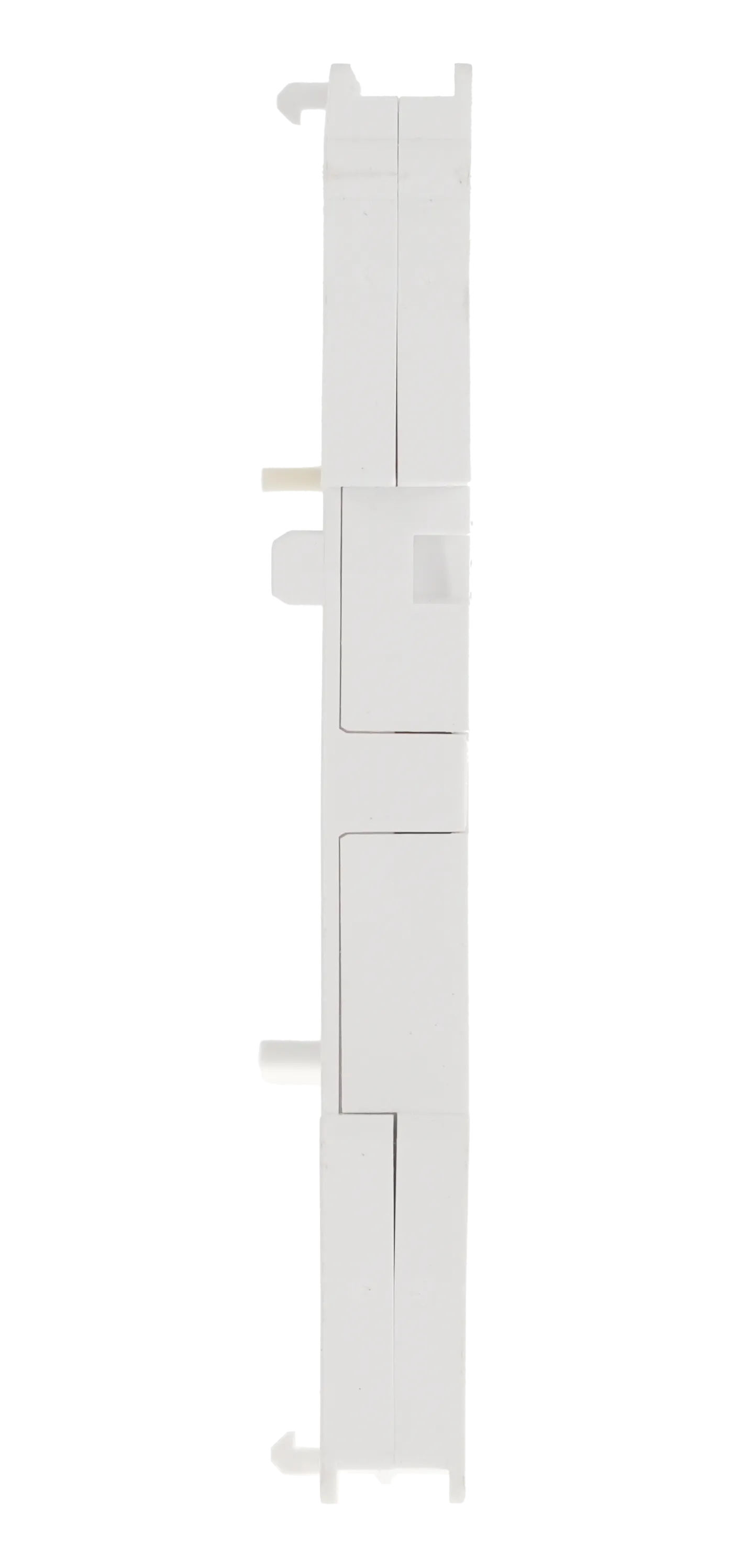

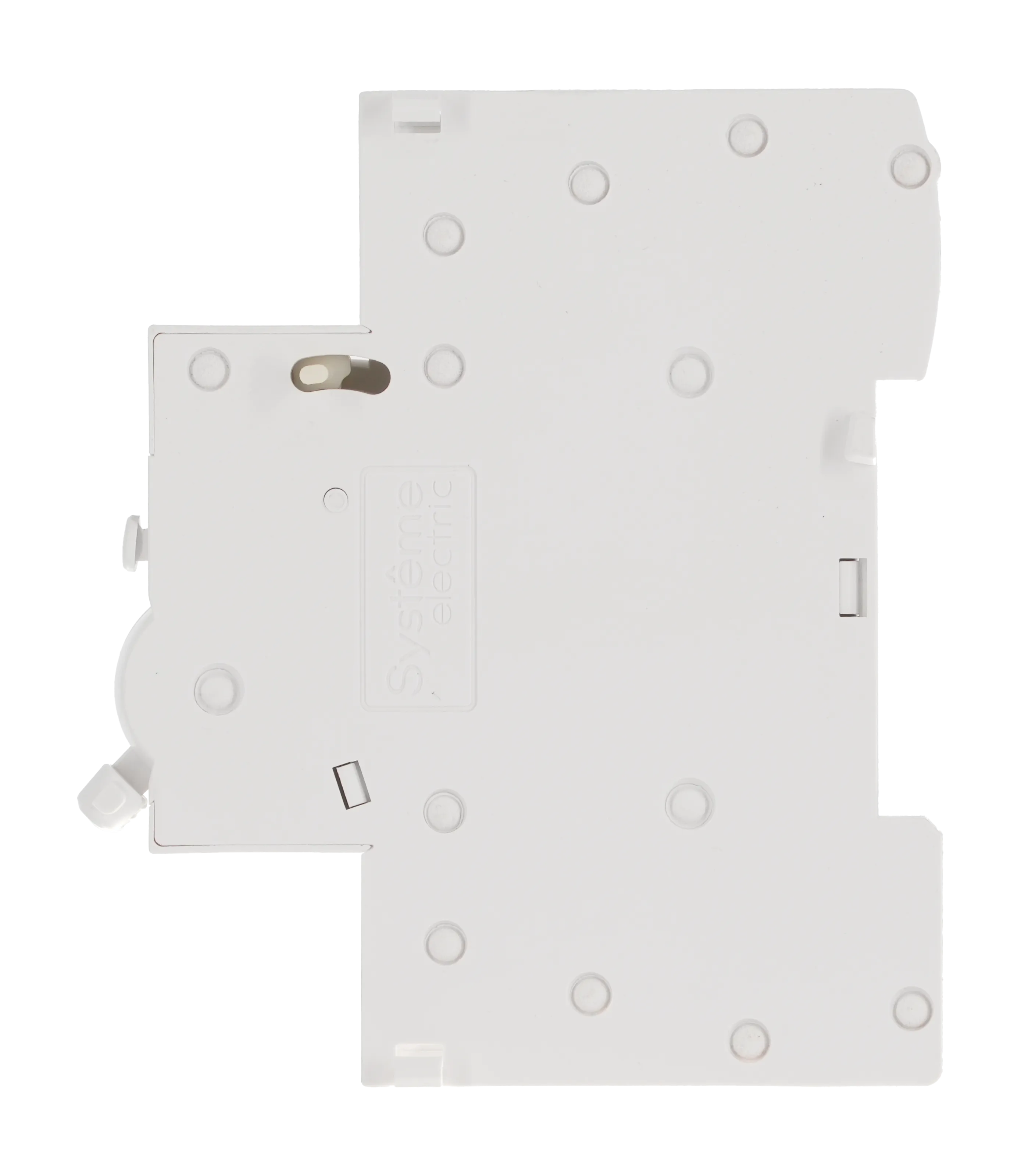

Контакт сигнализации состояния контактной группы устройства (OF) S9. Присоединяется к автоматическим выключателям, автоматическим дифференциальным выключателям, выключателям дифференциального тока, блокам дифференциального тока (монтаж на АВ) и выключателям нагрузки серии Systeme9, для реализации функции сигнализации положения («включено - отключено») этих аппаратов. Они устанавливаются защёлкиванием (без использования инструмента) слева от соответствующего аппарата. Ширина устройства - 9мм. Дополнительные контакты монтируются на устройство после расцепителей, если таковые присутствуют. Максимальное количество дополнительных контактов для одного устройства - 3 штуки, если не установлены расцепители. Если расцепители установлены, то не более 2 штук.

2 230.80
Спецификация
Технические характеристики
EC002498 Аксессуары для низковольтного оборудования
Модульная ширина (кол-во модульных расстояний) 0.5
Глубина установочная 45
Макс. допустимое раб. напряжение Ue 230
Количество модулей (модульных расстояний) на одну DIN-рейку 0.5
Логистические данные Брутто
Тип упаковкиУровеньОписаниеКол-воЕд. изм.ШтрихкодДлинаШиринаВысотаЕд. изм.
размера
ВесЕд. изм
Веса
PCE
11шт.46804092084589.32.78.8 см. 0.043кг.
BB1
214шт.468040920853310.129.19.7 см. 0.684кг.
CAR
3140шт.2468040920845238.227.829 см. 7.418кг.
P12
43360шт.12080102 см. 190кг.
Документы
Фильтры
Тип документа
3D модели
S9A OF
Дата документа: 21/04/2025
Формат STP
Размер 4.58 MB
S9A OF
Техническая документация
Листовка серии Systeme9
Дата документа: 22/04/2025
Формат PDF
Размер 21.84 MB
Листовка серии Systeme9
Техническая документация

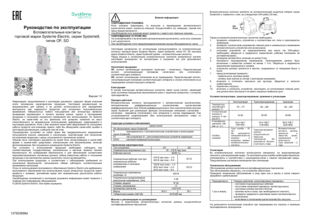

Руководство по эксплуатации для вспомогательных контактов серии Systeme9
Дата документа: 22/04/2025
Формат PDF
Размер 220.06 kB
Руководство по эксплуатации для вспомогательных контактов серии Systeme9
Каталог
Каталог серии Systeme9
Дата документа: 25/04/2025
Формат PDF
Размер 24.54 MB
Каталог серии Systeme9
