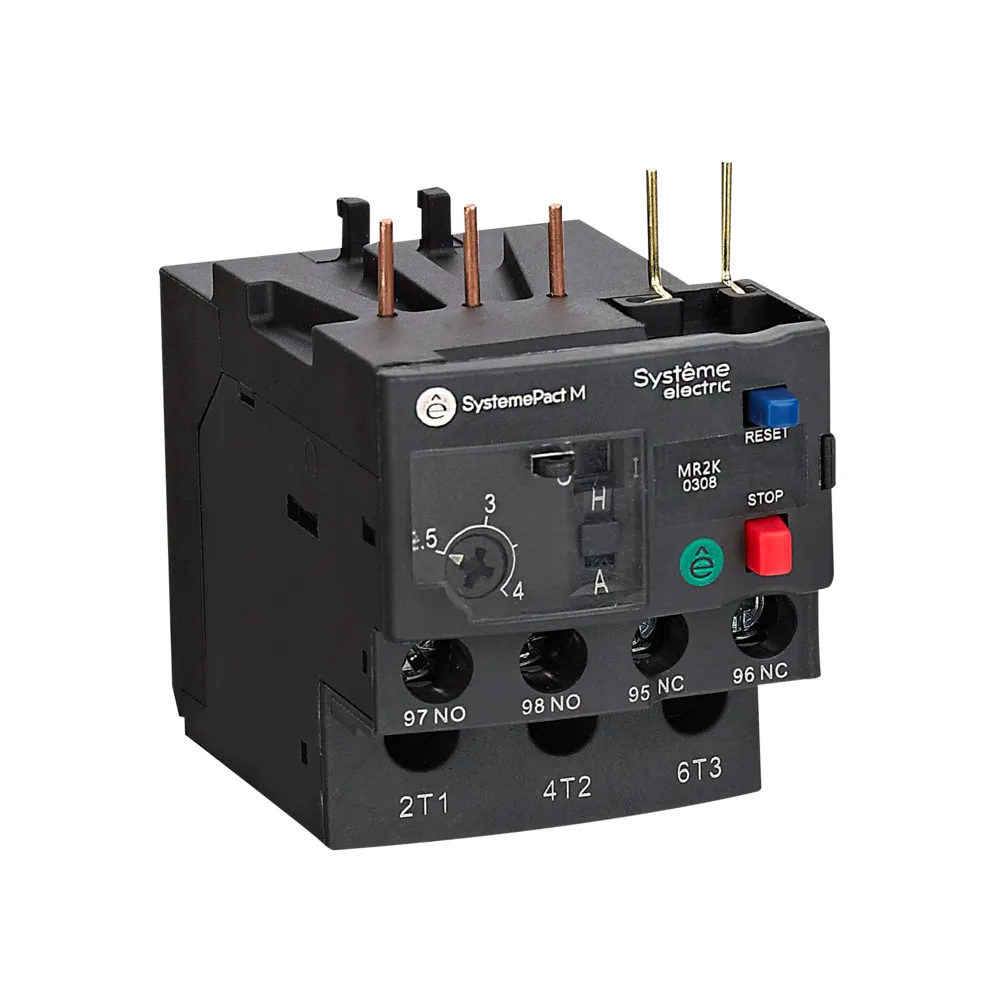

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MR2K 9-13A
ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MR2K 9-13A
Референс:
MR2K0321
Тепловое реле перегрузки серии MR2К для сетей переменного тока, диапазон регулирования 9…13 А; класс 10; монтаж - непосредственно под контактором, подключение с помощью винтовых зажимов. Тепловые реле серии MR2К предназначены для защиты электродвигателей от перегрузок, обрыва фаз. Совместно с контактором серии MC1K может представлять собой электромагнитный пускатель открытого исполнения (ранее Schneider Electric LR2K0321).
5 112
Спецификация
Референсы на замену:
| Референс | Количество | Референс на замену | Количество на замену | Дата замены |
|---|---|---|---|---|
| LR2K0321 | 1 | MR2K0321 | 1 | 15.09.2023 |
Технические характеристики
EC000106
Реле тепловой защиты
Регулируемый диапазон тока
9-13
Макс. допустимое раб. напряжение Ue
690
Количество вспомогат. нормально разомкнутых (НО) контактов
1
Способ монтажа
Непосредств. крепление
Гарантия на оборудование
Информация о ремонтопригодности
Подлежит замене
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409143803 | 8.2 | 8.2 | 5.3 | см. | 0.14 | кг. |
CAR | 3 | — | 100 | шт. | — | 43.7 | 34.9 | 29.4 | см. | 14.45 | кг. |
