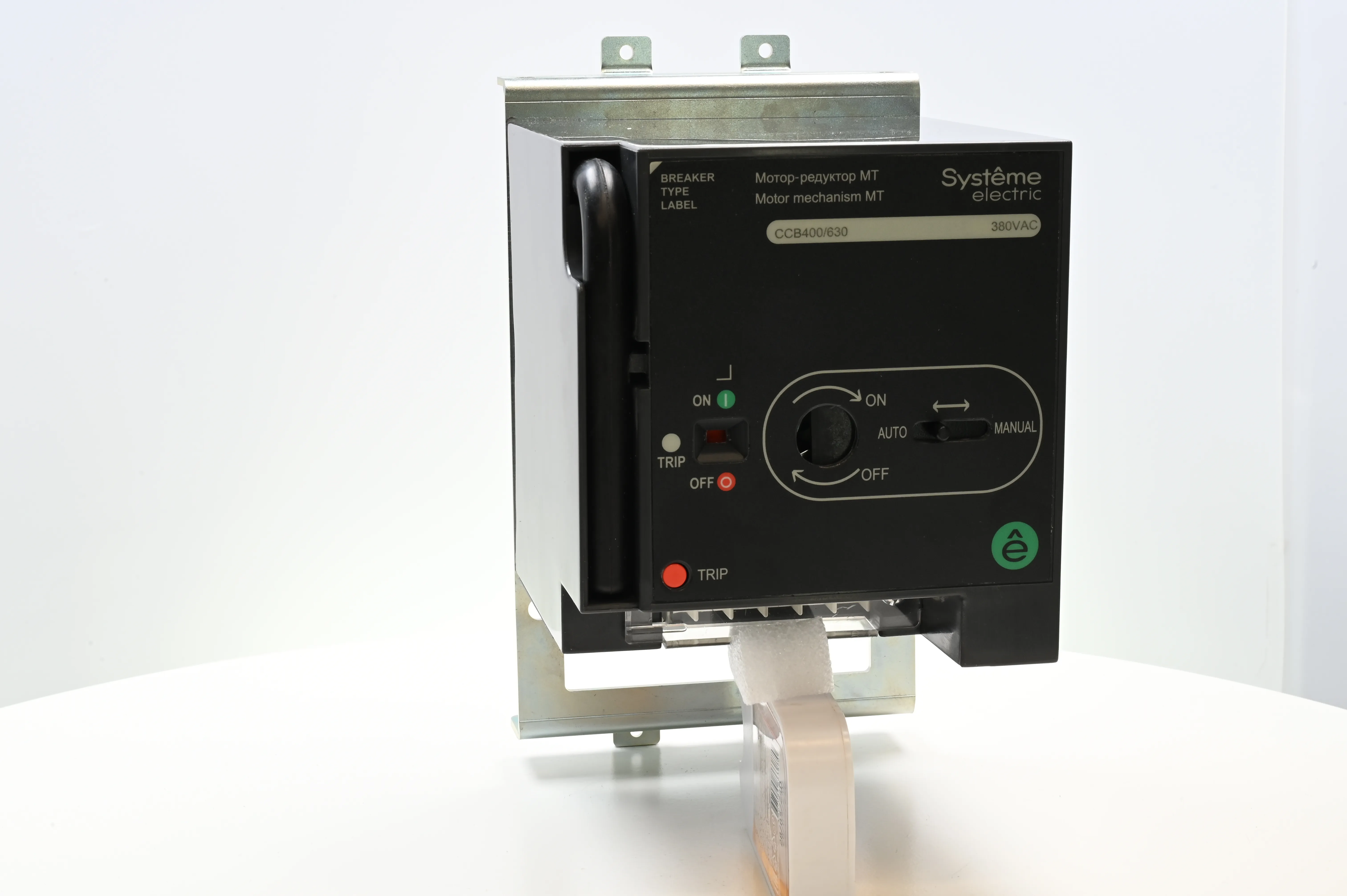

МОТОР-РЕДУКТОР MT 380V AC (400-630)
МОТОР-РЕДУКТОР MT 380V AC (400-630)
Референс:
SPC-MA3-04-06
Мотор-редуктор MT для автоматических выключателей серии SystemePact CCB, для аппаратов на номинальный ток 400/630 А, напряжение управления – 380 В пер.тока, монтаж – с лицевой стороны выключателя; применяется для всех исполнений аппаратов – стационарный/ втычной/ выдвижной. Мотор-редуктор MT автоматически взводит пружинный механизм при включении выключателя, повторное включение выключателя возможно немедленно после его отключения. Мотор-редуктор MT имеет переключатель режимов auto/manu.
Спецификация
Технические характеристики
EC001030
Сервомотор для автоматического выключателя (мотор-редуктор)
Напряжение цепей управления
380-380
Номин. напряжение питания цепи управления Us AC 60 Гц
380-380
Тип переключающего привода
Моторный привод
Тип напряжения управления
AC (перемен.)
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит замене
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409046999 | 26.5 | 21.7 | 19.5 | см. | 3.3 | кг. |
CAR | 3 | — | 2 | шт. | 14680409046996 | 54.5 | 23.2 | 21.6 | см. | 7.2 | кг. |
Документы
Техническая документация
Инструкция по установке SystemePact CCB
Дата документа:
27/06/2024
Формат
PDF
Размер
1.63 MB
Инструкция по установке SystemePact CCB
COTO (Российский морской регистр судоходства)
24.44.01.02177.120
Формат
PDF
Размер
1.39 MB
Срок действия:
11/03/2024 - 11/03/2029
24.44.01.02177.120
Д-ТР ЕАЭС-RoHS
ЕАЭС N RU Д-CN.РА02.В.54174_23
Формат
PDF
Размер
1.05 MB
Срок действия:
19/03/2023 - 18/03/2028
ЕАЭС N RU Д-CN.РА02.В.54174_23
Д-ТР ЕАЭС-RoHS
ЕАЭС N RU Д-CN.РА09.В.30645_22
Формат
PDF
Размер
978.73 kB
Срок действия:
22/12/2022 - 21/12/2027
ЕАЭС N RU Д-CN.РА09.В.30645_22
