ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F90 45-60А КЛАСС 10А
ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F90 45-60А КЛАСС 10А
Референс:
MRD3359

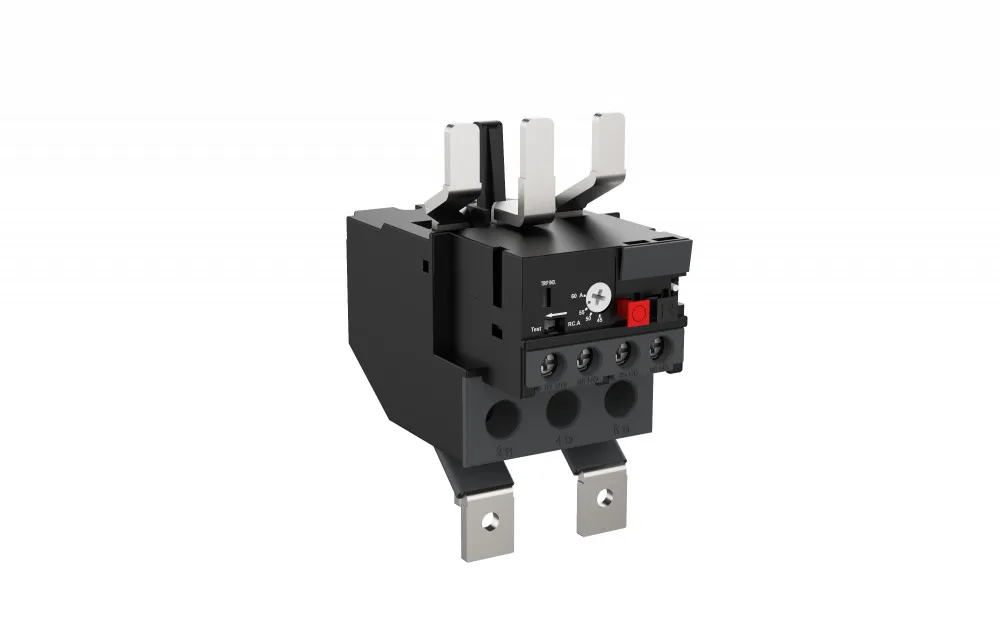

Тепловое реле серии SystemePact MRD на номинальный ток 90 А, диапазон регулирования 45 – 60 А, класс 10А. Монтаж непосредственно под контактором, подключение с помощью винтовых зажимов. Реле серии SystemePact MRD предназначены для защиты цепей и электродвигателей от перегрузок, обрыва фазы, превышения длительности пуска и заклинивания ротора. Реле MRD применяются совместно с контакторами серии MC1D.
Спецификация
Референсы на замену:
| Референс | Количество | Референс на замену | Количество на замену | Дата замены |
|---|---|---|---|---|
| LR2D3557 | 1 | MRD3359 | 1 | 15.09.2023 |
| LRD3357 | 1 | MRD3359 | 1 | 15.09.2023 |
| LRD3357A66 | 1 | MRD3359 | 1 | 15.09.2023 |
| LRD350 | 1 | MRD3359 | 1 | 15.09.2023 |
| LRD3503 | 1 | MRD3359 | 1 | 15.09.2023 |
| LRD3506 | 1 | MRD3359 | 1 | 15.09.2023 |
| LRD350L | 1 | MRD3359 | 1 | 15.09.2023 |
Технические характеристики
EC000106
Реле тепловой защиты
Регулируемый диапазон тока
48-65
Макс. допустимое раб. напряжение Ue
1000
Способ монтажа
Непосредств. крепление
Количество вспомогат. нормально разомкнутых (НО) контактов
1
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит замене
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409072394 | 11.8 | 6.1 | 10.3 | см. | 0.45 | кг. |
CAR | 3 | — | 24 | шт. | 14680409072391 | 37.4 | 26.4 | 22.3 | см. | 11.95 | кг. |
