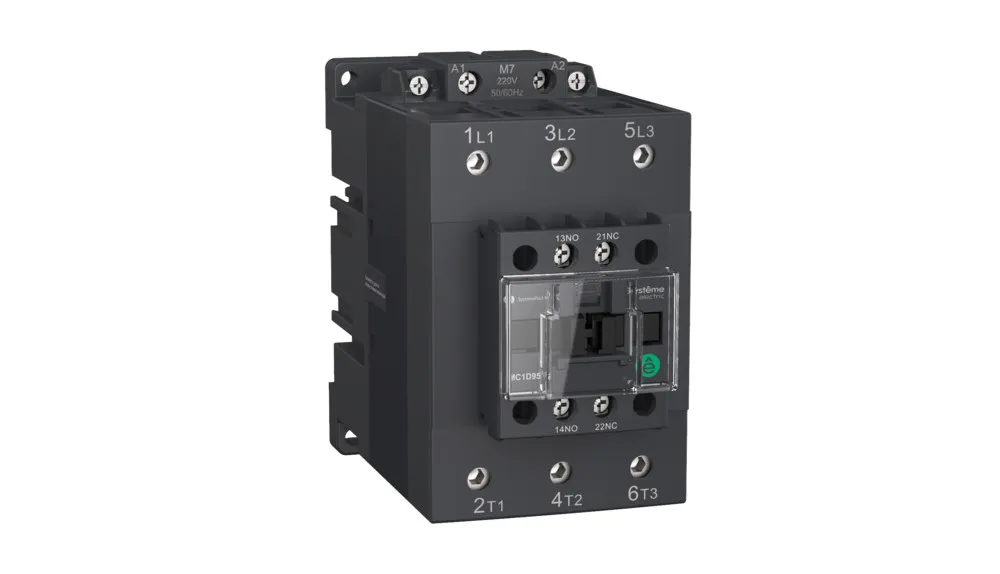

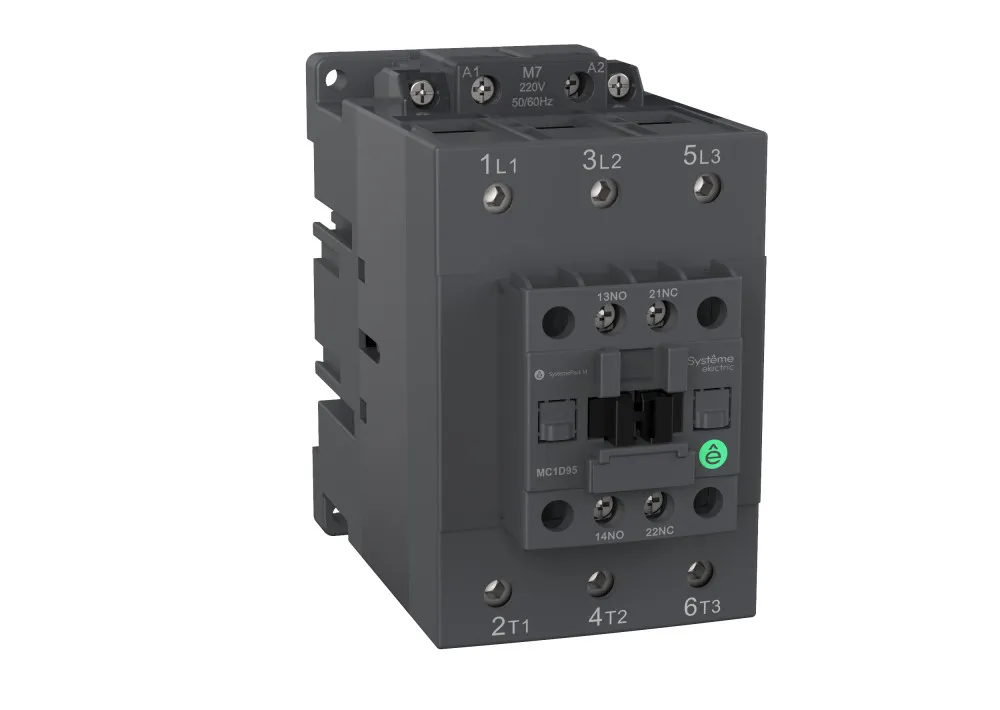

КОНТАКТОР MC1D 3P 80A 110-250V AC/DC
КОНТАКТОР MC1D 3P 80A 110-250V AC/DC
Референс:
MC1D80KUE
Контактор серии SystemePact MC1D на номинальный ток 80 А, 3P, 1НО+1НЗ; напряжение управления – 110…250 В пер./пост. тока; крепеж – на DIN-рейке или монтажной плате. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений (ранее Schneider Electric LC1D80AEHE, LC1D80AFE7, LC1D80AG7, LC1D80AKUE, LC1D80AM7, LC1D80AP7, LC1D80AU7, LC1D80FD, LC1D80FE7, LC1D80FW, LC1D80G7, LC1D80GD, LC1D80MD, LC1D80MW, LC1D80U7).
71 340
Спецификация
Референсы на замену:
| Референс | Количество | Референс на замену | Количество на замену | Дата замены |
|---|---|---|---|---|
| LC1D80AKUE | 1 | MC1D80KUE | 1 | 15.09.2023 |
| LC1D80AU7 | 1 | MC1D80KUE | 1 | 15.09.2023 |
| LC1D80MW | 1 | MC1D80KUE | 1 | 15.09.2023 |
| LC1D80GD | 1 | MC1D80KUE | 1 | 15.09.2023 |
| LC1D80MD | 1 | MC1D80KUE | 1 | 15.09.2023 |
| LC1D80U7 | 1 | MC1D80KUE | 1 | 15.09.2023 |
| LC1D80AG7 | 1 | MC1D80KUE | 1 | 15.09.2023 |
| LC2D80AKUE | 1 | MC1D80KUE | 2 | 15.09.2023 |
| LC1D80FD | 1 | MC1D80KUE | 1 | 15.09.2023 |
| LC1D80FW | 1 | MC1D80KUE | 1 | 15.09.2023 |
| LC1D80G7 | 1 | MC1D80KUE | 1 | 15.09.2023 |
Технические характеристики
EC000066
Магнитный пускатель/контактор перемен. тока (AC)
Количество нормально разомкнутых (НО) силовых контактов
3
Количество нормально замкнутых (НЗ) силовых контактов
0
Напряжение цепей управления
110-110
Модульное исполнение
Да
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит замене
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409071533 | 12.4 | 7.3 | 14.1 | см. | 1.48 | кг. |
CAR | 3 | — | 10 | шт. | 14680409071530 | 43 | 28.6 | 16.7 | см. | 15.96 | кг. |
Документы
Каталог
Каталог SystemePact M
Дата документа:
15/04/2024
Формат
PDF
Размер
14.23 MB
Каталог SystemePact M
Техническая документация
Руководство по эксплуатации MC1D
Дата документа:
13/10/2025
Формат
PDF
Размер
3.38 MB
Руководство по эксплуатации MC1D
2D чертежи
2D чертеж MC1D80...95 AC, ACDC с размерами
Дата документа:
10/07/2025
Формат
DWG
Размер
66.52 kB
2D чертеж MC1D80...95 AC, ACDC с размерами
3D модели
3D модель MC1D95 AC-DC
Дата документа:
10/07/2025
Формат
STP
Размер
16.05 MB
3D модель MC1D95 AC-DC
