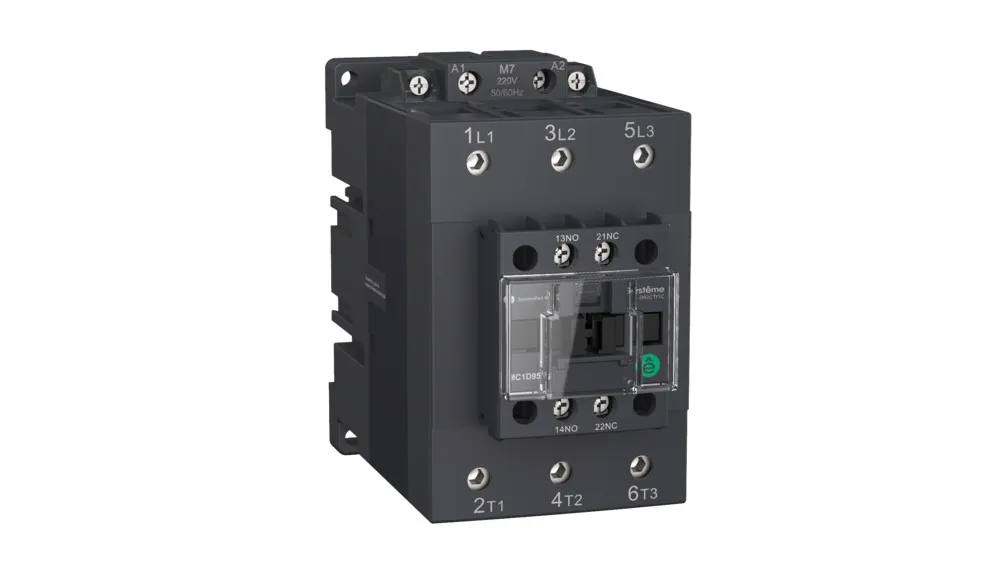

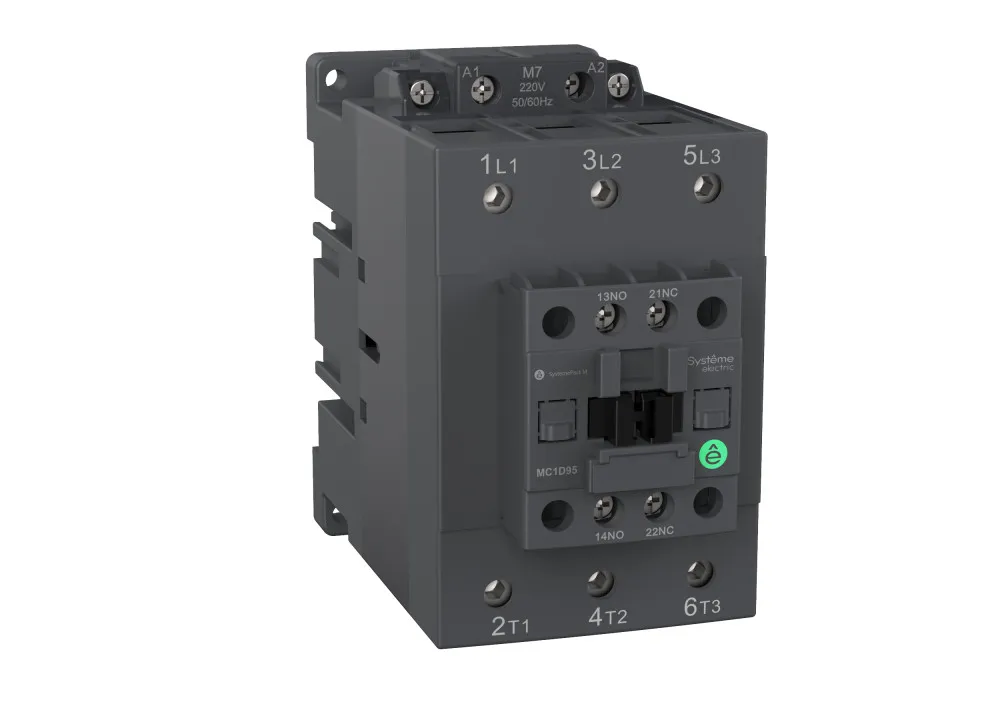

КОНТАКТОР MC1D 3P 95A НО+НЗ 24-60V AC/DC
КОНТАКТОР MC1D 3P 95A НО+НЗ 24-60V AC/DC
Референс:
MC1D95BNE
Контактор серии SystemePact MC1D на номинальный ток 95 А, 3P, 1НО+1НЗ; напряжение управления – 24…60 В пер./пост. тока; крепеж – на DIN-рейке или монтажной плате. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений (ранее Schneider Electric LC1D95B7, LC1D95BD, LC1D95BW, LC1D95D7, LC1D95ED).
94 680
Спецификация
Референсы на замену:
| Референс | Количество | Референс на замену | Количество на замену | Дата замены |
|---|---|---|---|---|
| LC1D95D7 | 1 | MC1D95BNE | 1 | 15.09.2023 |
| LC1D95ED | 1 | MC1D95BNE | 1 | 15.09.2023 |
| LC1D95BD | 1 | MC1D95BNE | 1 | 15.09.2023 |
| LC1D95BW | 1 | MC1D95BNE | 1 | 15.09.2023 |
Технические характеристики
EC000066
Магнитный пускатель/контактор перемен. тока (AC)
Количество нормально разомкнутых (НО) силовых контактов
3
Количество нормально замкнутых (НЗ) силовых контактов
0
Напряжение цепей управления
24-24
Модульное исполнение
Нет
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит замене
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409071540 | 12.4 | 7.3 | 14.1 | см. | 1.48 | кг. |
CAR | 3 | — | 10 | шт. | 14680409071547 | 43 | 28.6 | 16.7 | см. | 15.96 | кг. |
P12 | 4 | — | 300 | шт. | — | 120 | 80 | 115 | см. | 472 | кг. |
Документы
Каталог
Каталог SystemePact M
Дата документа:
15/04/2024
Формат
PDF
Размер
14.23 MB
Каталог SystemePact M
Техническая документация
Руководство по эксплуатации MC1D
Дата документа:
13/10/2025
Формат
PDF
Размер
3.38 MB
Руководство по эксплуатации MC1D
2D чертежи
2D чертеж MC1D80...95 AC, ACDC с размерами
Дата документа:
10/07/2025
Формат
DWG
Размер
66.52 kB
2D чертеж MC1D80...95 AC, ACDC с размерами
3D модели
3D модель MC1D95 AC-DC
Дата документа:
10/07/2025
Формат
STP
Размер
16.05 MB
3D модель MC1D95 AC-DC
