КОНТАКТОР MC1D 3P 18A НО+НЗ 24VDC С ПОНИЖЕННЫМ ТОКОМ ПОТРЕБЛЕНИЯ КАТУШКИ
КОНТАКТОР MC1D 3P 18A НО+НЗ 24VDC С ПОНИЖЕННЫМ ТОКОМ ПОТРЕБЛЕНИЯ КАТУШКИ
Референс:
MC1D18BL

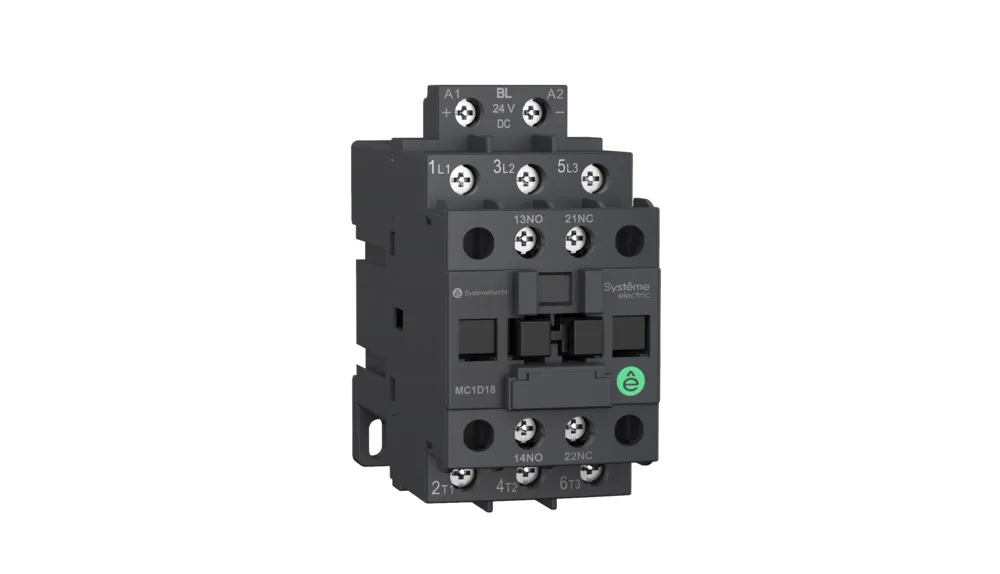

Контактор серии SystemePact MC1D на номинальный ток 18 А, 3P, 1НО+1НЗ; напряжение управления – 24 В пост. тока; крепеж – на DIN-рейке или монтажной плате. Катушка BL обладает пониженным током потребления при удержании: 110 мА, 2.7 Вт, что позволяет подключать контактор напрямую к выходам контроллера. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтами и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.
12 767.30
Спецификация
Технические характеристики
EC000066
Магнитный пускатель/контактор перемен. тока (AC)
Количество нормально разомкнутых (НО) силовых контактов
3
Количество нормально замкнутых (НЗ) силовых контактов
0
Модульное исполнение
Нет
Номин. напряжение питания цепи управления Us постоян. тока DC
24-24
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит замене
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409198179 | 5.6 | 10.3 | 12.1 | см. | 0.596 | кг. |
CAR | 3 | — | 30 | шт. | 14680409198176 | 29.1 | 33.7 | 28 | см. | 18.658 | кг. |
P12 | 4 | — | 720 | шт. | — | 120 | 80 | 98 | см. | 459 | кг. |
Документы
Каталог
Каталог SystemePact M
Дата документа:
29/03/2026
Формат
PDF
Размер
26.79 MB
Каталог SystemePact M
Техническая документация
Руководство по эксплуатации MC1D
Дата документа:
25/02/2026
Формат
PDF
Размер
3.36 MB
Руководство по эксплуатации MC1D
3D модели
3D модель MC1D18 DC
Дата документа:
10/07/2025
Формат
STP
Размер
14.07 MB
3D модель MC1D18 DC
2D чертежи
2D чертеж MC1D09...18 DC с размерами
Дата документа:
10/07/2025
Формат
DWG
Размер
75.29 kB
2D чертеж MC1D09...18 DC с размерами
