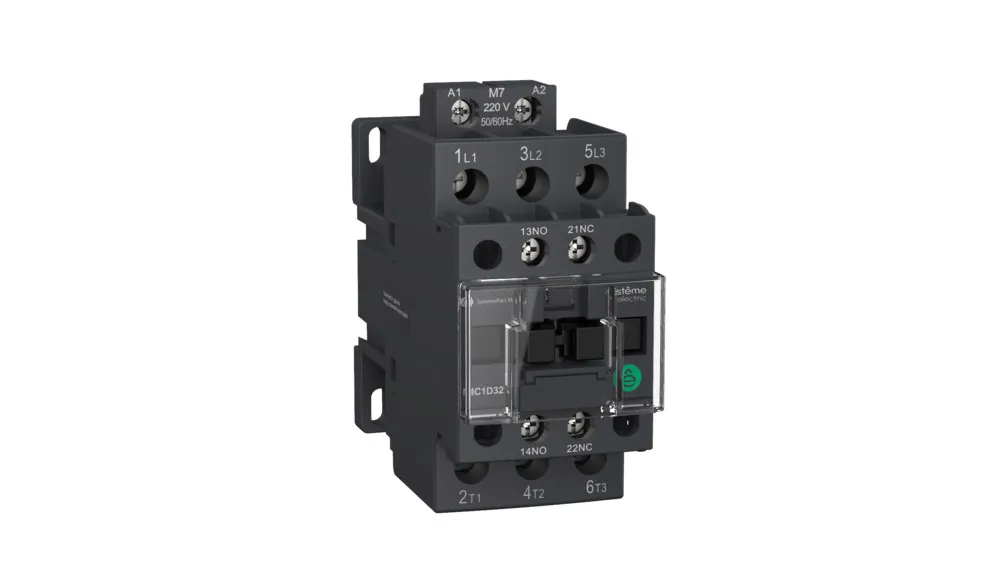

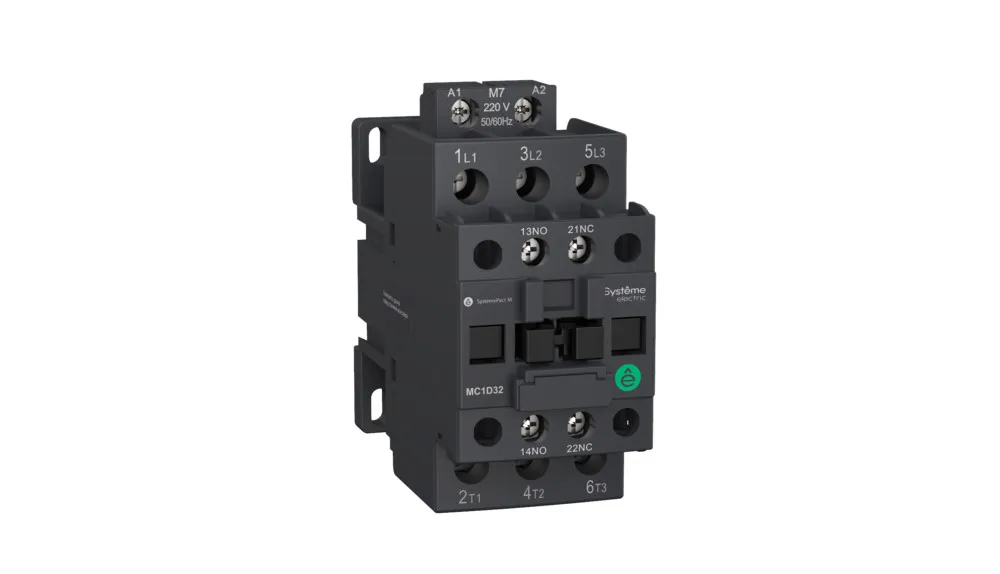

КОНТАКТОР MC1D 3P 38A НО+НЗ 24VDC С ПОНИЖЕННЫМ ТОКОМ ПОТРЕБЛЕНИЯ КАТУШКИ
КОНТАКТОР MC1D 3P 38A НО+НЗ 24VDC С ПОНИЖЕННЫМ ТОКОМ ПОТРЕБЛЕНИЯ КАТУШКИ
Референс:
MC1D38BL
Контактор серии SystemePact MC1D на номинальный ток 38 А, 3P, 1НО+1НЗ; напряжение управления – 24 В пост. тока; крепеж – на DIN-рейке или монтажной плате. Катушка BL обладает пониженным током потребления при удержании: 110 мА, 2.7 Вт, что позволяет подключать контактор напрямую к выходам контроллера. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтами и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.
23 552.10
Спецификация
Технические характеристики
EC000066
Магнитный пускатель/контактор перемен. тока (AC)
Количество нормально разомкнутых (НО) силовых контактов
3
Количество нормально замкнутых (НЗ) силовых контактов
0
Модульное исполнение
Нет
Номин. напряжение питания цепи управления Us постоян. тока DC
24-24
Гарантия на оборудование
Информация о ремонтопригодности
Подлежит замене
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409198209 | 5.5 | 10.5 | 12.1 | см. | 0.645 | кг. |
CAR | 3 | — | 30 | шт. | 14680409198206 | 29.3 | 33.3 | 27.8 | см. | 20.124 | кг. |
P12 | 4 | — | 720 | шт. | — | 120 | 80 | 98 | см. | 494 | кг. |
Документы
Каталог
Каталог SystemePact M
Дата документа:
29/03/2026
Формат
PDF
Размер
26.79 MB
Каталог SystemePact M
Техническая документация
Руководство по эксплуатации MC1D
Дата документа:
25/02/2026
Формат
PDF
Размер
3.36 MB
Руководство по эксплуатации MC1D
3D модели
3D модель MC1D38 DC
Дата документа:
10/07/2025
Формат
STP
Размер
13.01 MB
3D модель MC1D38 DC
2D чертежи
2D чертеж MC1D25...38 DC с размерами
Дата документа:
10/07/2025
Формат
DWG
Размер
54.2 kB
2D чертеж MC1D25...38 DC с размерами
