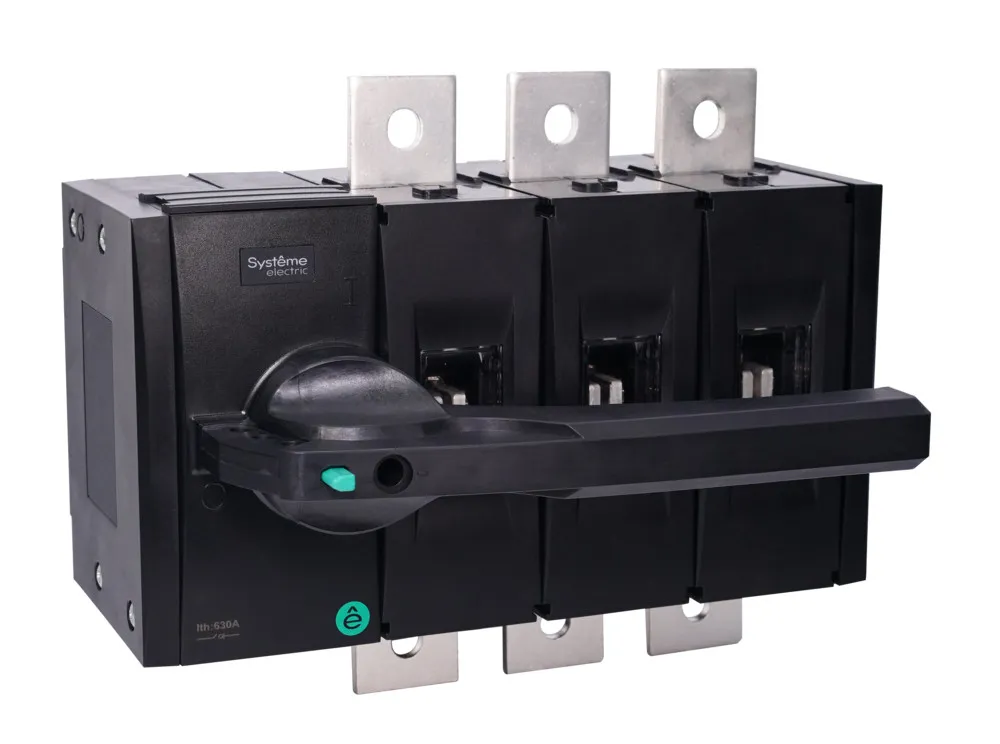

ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD630 3P 630A РУКОЯТКА СЛЕВА СБОКУ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD630 3P 630A РУКОЯТКА СЛЕВА СБОКУ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Референс:
SSD06303LS0630
Выключатели-разъединители серии SystemePact SP SD на токи 630А, 3P, рукоятка – левая боковая, установка – на монтажной плате. Аппараты SystemePact SP SD применяются в сетях низкого напряжения переменного и постоянного тока для частых ручных замыканий и размыканий электрических цепей в главных и промежуточных распределительных щитах, щитах местного секционирования на промышленных предприятиях. Возможна установка дополнительных контактов и блокировка рукоятки навесным замком.
103 131.6
Спецификация
Технические характеристики
EC000216
Выключатель-разъединитель нагрузки
Количество полюсов
3
Количество вспомогат. нормально замкнутых (НЗ) контактов
4
Реверсивный переключатель
Нет
Степень защиты (IP), передняя сторона
IP20
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит ремонту
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409159132 | 33.2 | 25.2 | 20.7 | см. | 7 | кг. |
CAR | 3 | — | 2 | шт. | — | 28 | 37.6 | 47.4 | см. | 14.283 | кг. |
P12 | 4 | — | 16 | шт. | — | 120 | 80 | 110 | см. | 240 | кг. |
Документы
Техническая документация
Инструкция по установке выключателя-разъединителя SP SD
Дата документа:
31/05/2024
Формат
PDF
Размер
2.08 MB
Инструкция по установке выключателя-разъединителя SP SD
Техническая документация
Техническая брошюра выключателя-разъединителя SP SD
Дата документа:
31/05/2024
Формат
PDF
Размер
11.73 MB
Техническая брошюра выключателя-разъединителя SP SD
Техническая документация
Инструкция по установке рукоятки SystemePact SD 160-1250A
Дата документа:
14/01/2025
Формат
PDF
Размер
512.84 kB
Инструкция по установке рукоятки SystemePact SD 160-1250A
3D модели
3D SSD06304LS0500
Дата документа:
03/10/2024
Формат
STP
Размер
12.3 MB
3D SSD06304LS0500
