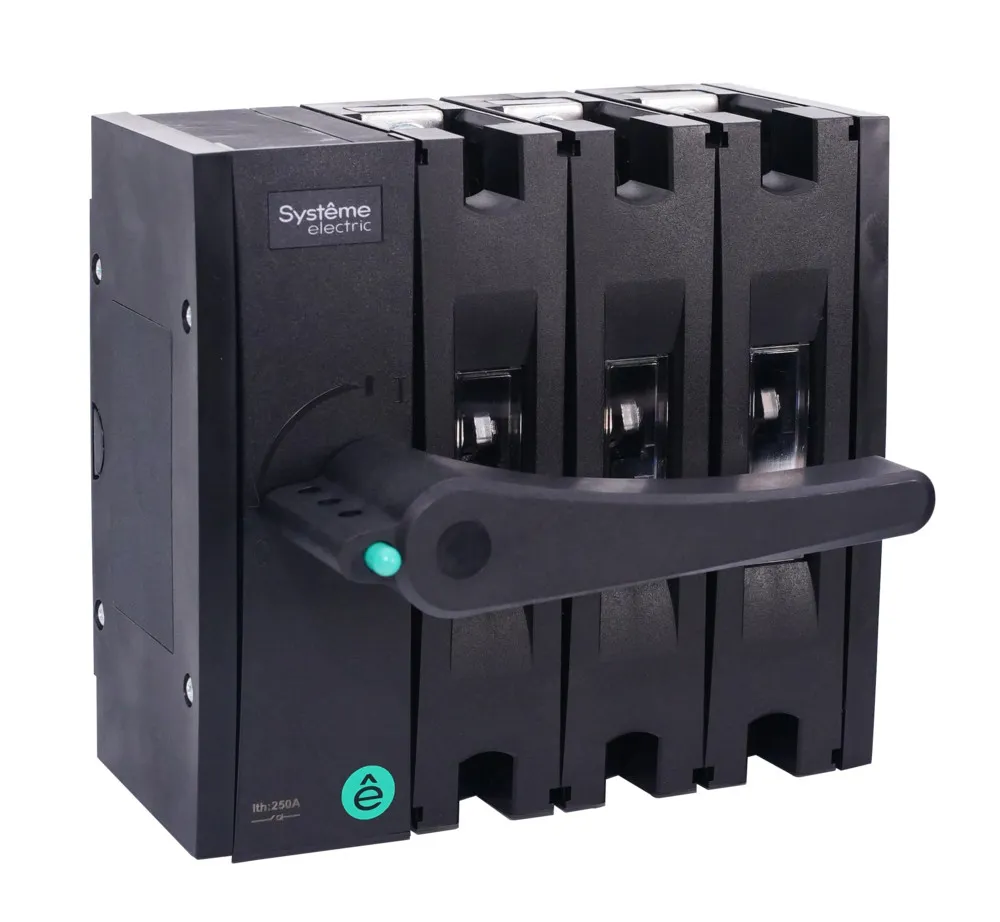

ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD250 3P 250A РУКОЯТКА СЛЕВА ФРОНТ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD250 3P 250A РУКОЯТКА СЛЕВА ФРОНТ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Референс:
SSD02503LF0250
Выключатели-разъединители серии SystemePact SP SD на токи 250А, 3P, рукоятка – слева, установка – на монтажной плате. Аппараты SystemePact SP SD применяются в сетях низкого напряжения переменного и постоянного тока для частых ручных замыканий и размыканий электрических цепей в главных и промежуточных распределительных щитах, щитах местного секционирования на промышленных предприятиях. Возможна установка дополнительных контактов и блокировка рукоятки навесным замком.
46 605.6
Спецификация
Технические характеристики
EC000216
Выключатель-разъединитель нагрузки
Количество полюсов
3
Количество вспомогат. нормально замкнутых (НЗ) контактов
2
Тип изделия/компонента
Выключатель-разъединитель нагрузки
Реверсивный переключатель
Нет
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит ремонту
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409158951 | 17.5 | 16.4 | 13 | см. | 2.4 | кг. |
CAR | 3 | — | 8 | шт. | — | 35.1 | 38.3 | 28.9 | см. | 19.309 | кг. |
P12 | 4 | — | 144 | шт. | — | 120 | 80 | 110 | см. | 358 | кг. |
Документы
Техническая документация
Инструкция по установке выключателя-разъединителя SP SD
Дата документа:
31/05/2024
Формат
PDF
Размер
2.08 MB
Инструкция по установке выключателя-разъединителя SP SD
Техническая документация
Техническая брошюра выключателя-разъединителя SP SD
Дата документа:
31/05/2024
Формат
PDF
Размер
11.73 MB
Техническая брошюра выключателя-разъединителя SP SD
Техническая документация
Инструкция по установке рукоятки SystemePact SD 160-1250A
Дата документа:
14/01/2025
Формат
PDF
Размер
512.84 kB
Инструкция по установке рукоятки SystemePact SD 160-1250A
3D модели
3D модель SP SD250 LF 3P
Дата документа:
23/04/2025
Формат
STP
Размер
9.9 MB
3D модель SP SD250 LF 3P
