АВТ.ВЫКЛ SYSTEMEPACT CCB250 36KA 4P4D TMD250
АВТ.ВЫКЛ SYSTEMEPACT CCB250 36KA 4P4D TMD250
Референс:
SPC250F250L4DF

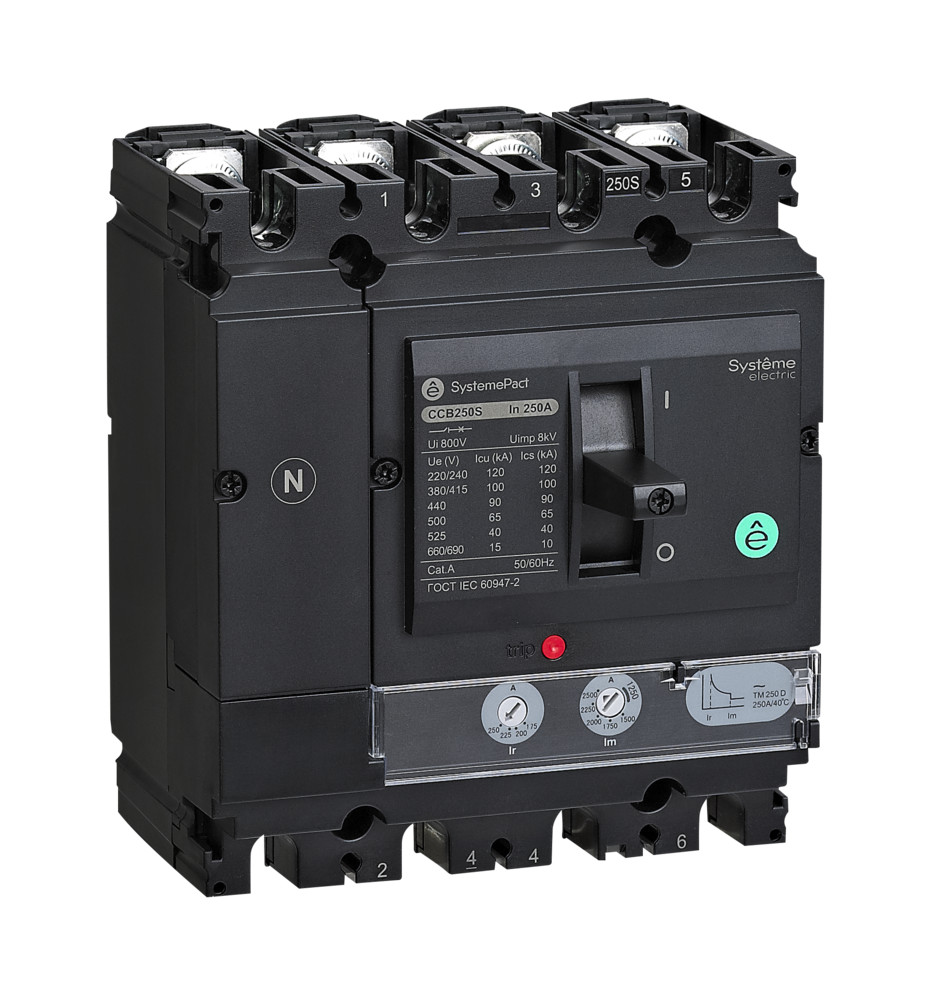

Автоматический выключатель серии SystemePact CCB предназначен для применения в сетях низкого напряжения до 690В. Аппарат применяется для рабочих включений и отключений, а также для защиты от сверхтоков (ранее Schneider Electric ComPacT NSX, ComPact NSX C25B4TM250, C25B6TM250, C25F4TM250, C25F6TM250, LV431120, LV431130, LV431640, LV431650).
146 308.50
Спецификация
Технические характеристики
EC000228
Силовой автоматический выключатель
Количество полюсов
4
Диапазон установки расцепителя перегрузки
175-250
Номинальный продолжительный ток Iu
250
Количество вспомогат. нормально замкнутых (НЗ) контактов
0
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409042892 | 20.7 | 17.2 | 14.9 | см. | 2.625 | кг. |
CAR | 3 | — | 8 | шт. | 14680409042899 | 43.1 | 36.2 | 32 | см. | 21.5 | кг. |
