АВТ.ВЫКЛ SYSTEMEPACT CCB100 36КА S2.2M 3P3D 25A
АВТ.ВЫКЛ SYSTEMEPACT CCB100 36КА S2.2M 3P3D 25A
Референс:
SPC100F02522M3DF

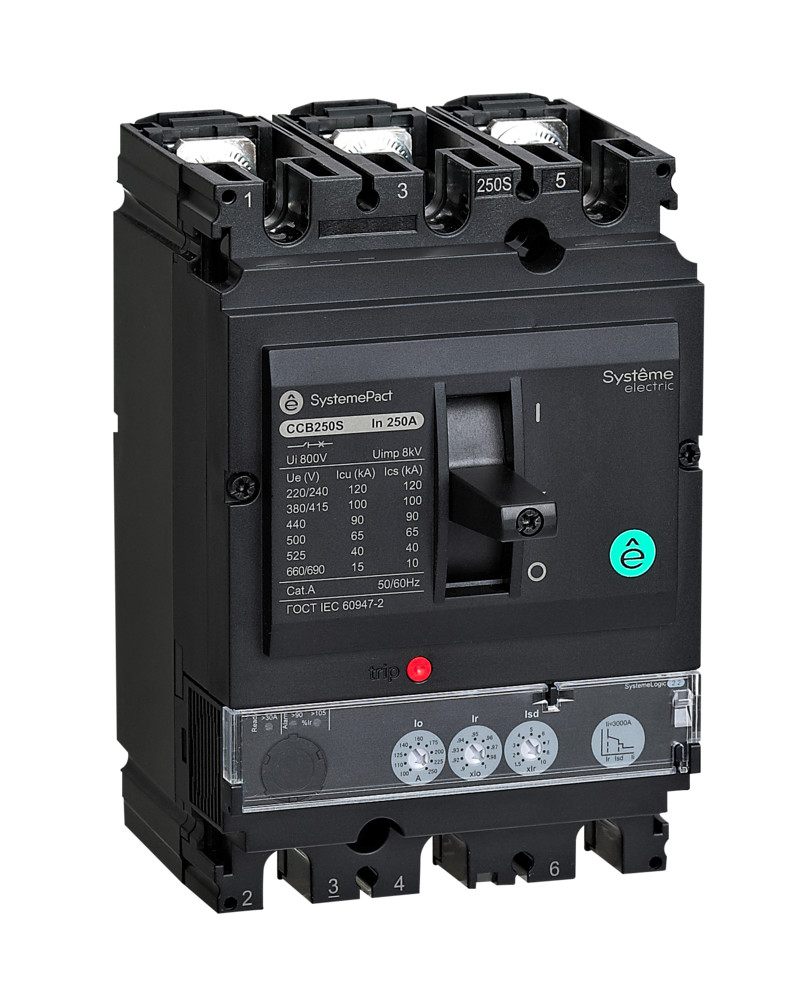

Автоматический выключатель SystemePact CCB с расцепителем SystemeLogic 2 М используется в схемах управления и защиты электродвигателей на двух аппаратах, включающих в себя выключатель SystemePact CCB и контактор. Аппарат обеспечивает надёжную защиту электродвигателей мощностью до 250 кВт при напряжении 400В от перегрузок, коротких замыканий и неполнофазных режимов работы.
78 900
Спецификация
Технические характеристики
EC000228
Силовой автоматический выключатель
Количество полюсов
3
Диапазон установки расцепителя перегрузки
12-25
Тип подключения силовой электрич. цепи
Винтовое соединение
Степень защиты (IP)
IP20
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит ремонту
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409131480 | 17.2 | 17.2 | 14.9 | см. | 1.792 | кг. |
CAR | 3 | — | 12 | шт. | — | 38.9 | 54.9 | 33.2 | см. | 24 | кг. |
P12 | 4 | — | 144 | шт. | — | 120 | 80 | 115 | см. | 315 | кг. |
Документы
Техническая документация
Инструкция по установке SystemePact CCB
Дата документа:
27/06/2024
Формат
PDF
Размер
1.63 MB
Инструкция по установке SystemePact CCB
3D модели
3D модель SystemePact ССВ 250
Дата документа:
05/12/2023
Формат
STP
Размер
24.65 MB
3D модель SystemePact ССВ 250
Каталог
Каталог серии SystemePact CCB
Дата документа:
20/03/2025
Формат
PDF
Размер
14.41 MB
Каталог серии SystemePact CCB
COTO (Российский морской регистр судоходства)
24.44.01.02177.120
Формат
PDF
Размер
1.39 MB
Срок действия:
11/03/2024 - 11/03/2029
24.44.01.02177.120
