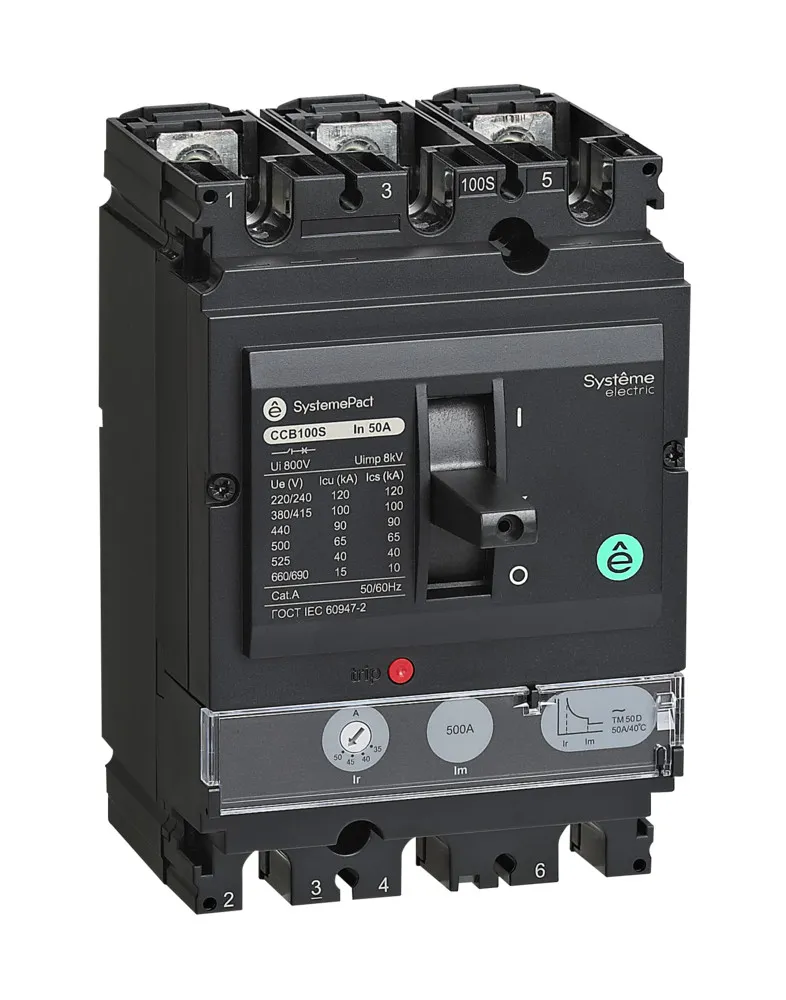

АВТ.ВЫКЛ SYSTEMEPACT CCB100 50KA 3P3D TMD16
АВТ.ВЫКЛ SYSTEMEPACT CCB100 50KA 3P3D TMD16
Референс:
SPC100N016L3DF
Автоматический выключатель серии SystemePact CCB предназначен для применения в сетях низкого напряжения до 690В. Аппарат применяется для рабочих включений и отключений, а также для защиты от сверхтоков (ранее Schneider Electric C10N3TM016, LV426450, LV429847, LV510470).
72 360
Спецификация
Технические характеристики
EC000228
Силовой автоматический выключатель
Количество полюсов
3
Диапазон установки расцепителя перегрузки
11.2-16
Номинальный продолжительный ток Iu
16
Количество вспомогат. нормально замкнутых (НЗ) контактов
0
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409045251 | 17.2 | 17.2 | 14.9 | см. | 1.792 | кг. |
CAR | 3 | — | 12 | шт. | 14680409045258 | 53.5 | 36.2 | 32 | см. | 22 | кг. |
