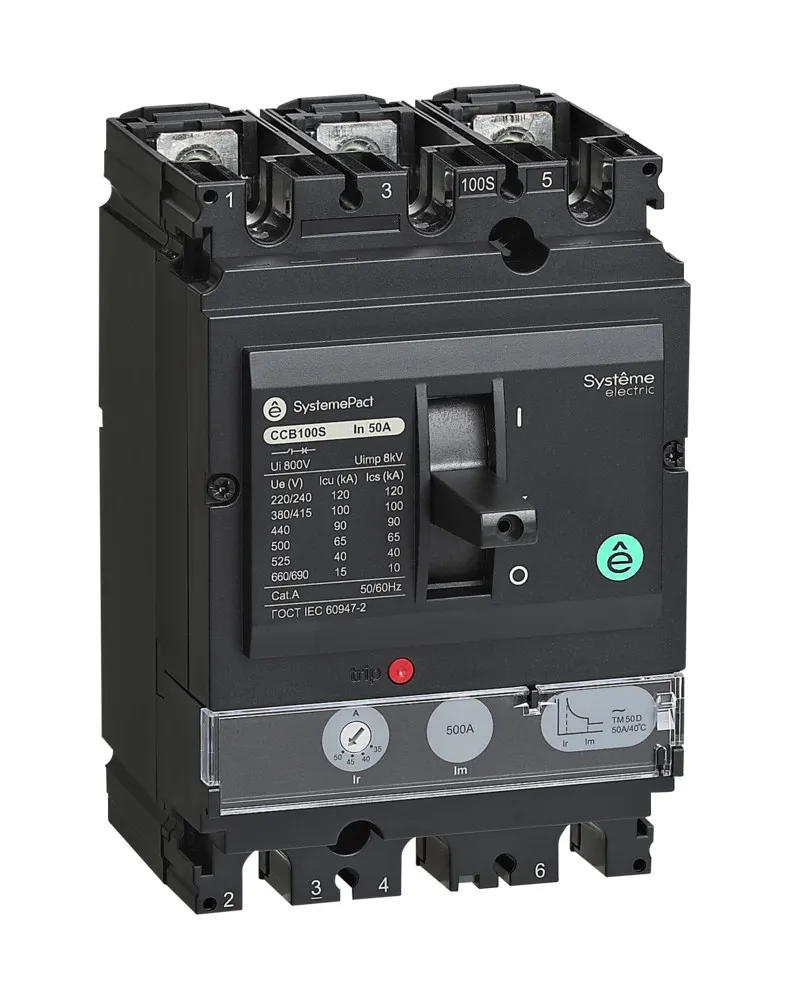

АВТ.ВЫКЛ SYSTEMEPACT CCB100 50KA 3P3D TMD80
АВТ.ВЫКЛ SYSTEMEPACT CCB100 50KA 3P3D TMD80
Референс:
SPC100N080L3DF
Автоматический выключатель серии SystemePact CCB предназначен для применения в сетях низкого напряжения до 690В. Аппарат применяется для рабочих включений и отключений, а также для защиты от сверхтоков (ранее Schneider Electric C10N3TM080, C16N3TM080, LV426456, LV429841, LV430843, LV510476).
86 340
Спецификация
Технические характеристики
EC000228
Силовой автоматический выключатель
Количество полюсов
3
Диапазон установки расцепителя перегрузки
56-80
Номинальный продолжительный ток Iu
80
Количество вспомогат. нормально замкнутых (НЗ) контактов
0
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409045312 | 17.2 | 17.2 | 14.9 | см. | 1.792 | кг. |
CAR | 3 | — | 12 | шт. | 14680409045319 | 53.5 | 36.2 | 32 | см. | 22 | кг. |
Документы
Техническая документация
Инструкция по установке SystemePact CCB
Дата документа:
27/06/2024
Формат
PDF
Размер
1.63 MB
Инструкция по установке SystemePact CCB
3D модели
3D модель SystemePact ССВ 250
Дата документа:
05/12/2023
Формат
STP
Размер
24.65 MB
3D модель SystemePact ССВ 250
Каталог
Каталог серии SystemePact CCB
Дата документа:
02/10/2025
Формат
PDF
Размер
15.96 MB
Каталог серии SystemePact CCB
Техническая документация
Брошюра по распределению электроэнергии
Дата документа:
08/10/2025
Формат
PDF
Размер
4.48 MB
Брошюра по распределению электроэнергии
