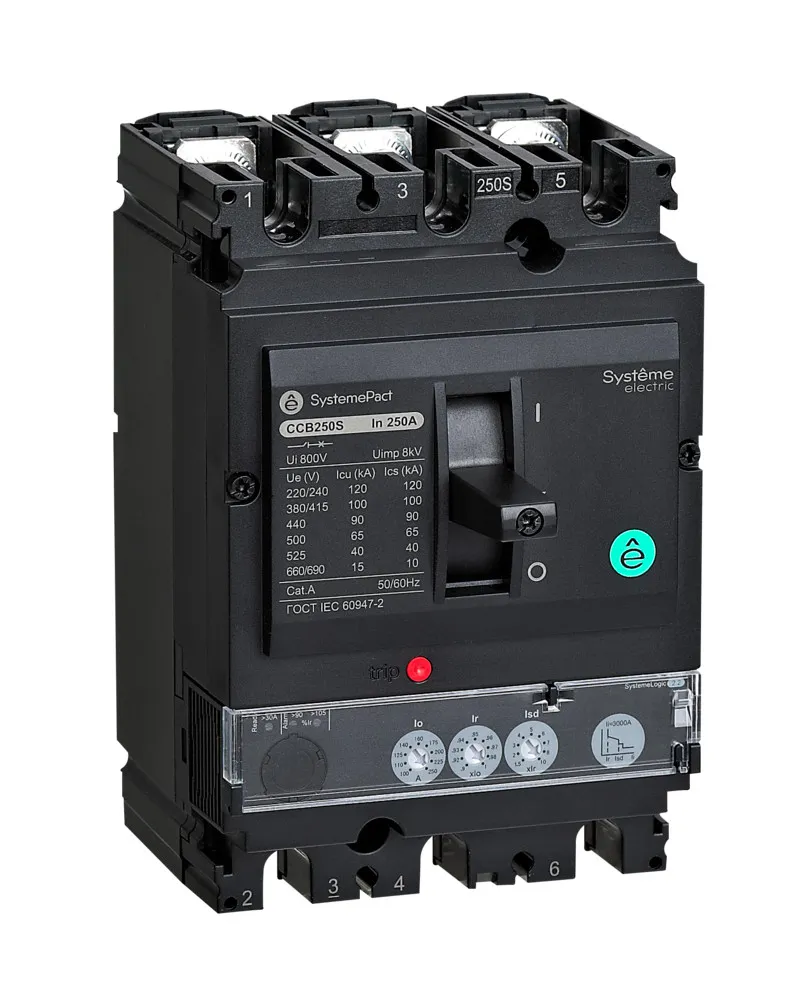

АВТ.ВЫКЛ SYSTEMEPACT CCB250 100КА S2.2M 3P3D 220A
АВТ.ВЫКЛ SYSTEMEPACT CCB250 100КА S2.2M 3P3D 220A
Референс:
SPC250S22022M3DF
Автоматический выключатель SystemePact CCB с расцепителем SystemeLogic 2 М используется в схемах управления и защиты электродвигателей на двух аппаратах, включающих в себя выключатель SystemePact CCB и контактор. Аппарат обеспечивает надёжную защиту электродвигателей мощностью до 250 кВт при напряжении 400В от перегрузок, коротких замыканий и неполнофазных режимов работы.
Спецификация
Технические характеристики
EC000228
Силовой автоматический выключатель
Диапазон установки расцепителя перегрузки
100-220
Количество полюсов
3
Степень защиты (IP)
IP20
Тип подключения силовой электрич. цепи
Винтовое соединение
Гарантия на оборудование
Гарантия
Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности
Подлежит ремонту
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
PCE | 1 | — | 1 | шт. | 4680409131664 | 17.9 | 18.2 | 15.7 | см. | 1.99 | кг. |
CAR | 3 | — | 12 | шт. | — | 38 | 54.3 | 33.2 | см. | 24.852 | кг. |
P12 | 4 | — | 144 | шт. | — | 120 | 80 | 111 | см. | 310 | кг. |
Документы
Техническая документация
Инструкция по установке SystemePact CCB
Дата документа:
27/06/2024
Формат
PDF
Размер
1.63 MB
Инструкция по установке SystemePact CCB
3D модели
3D модель SystemePact ССВ 250
Дата документа:
05/12/2023
Формат
STP
Размер
24.65 MB
3D модель SystemePact ССВ 250
COTO (Российский морской регистр судоходства)
24.44.01.02177.120
Формат
PDF
Размер
1.39 MB
Срок действия:
11/03/2024 - 11/03/2029
24.44.01.02177.120
Д-ТР ЕАЭС-RoHS
ЕАЭС N RU Д-CN.РА02.В.54174_23
Формат
PDF
Размер
1.05 MB
Срок действия:
19/03/2023 - 18/03/2028
ЕАЭС N RU Д-CN.РА02.В.54174_23
